Конвектор

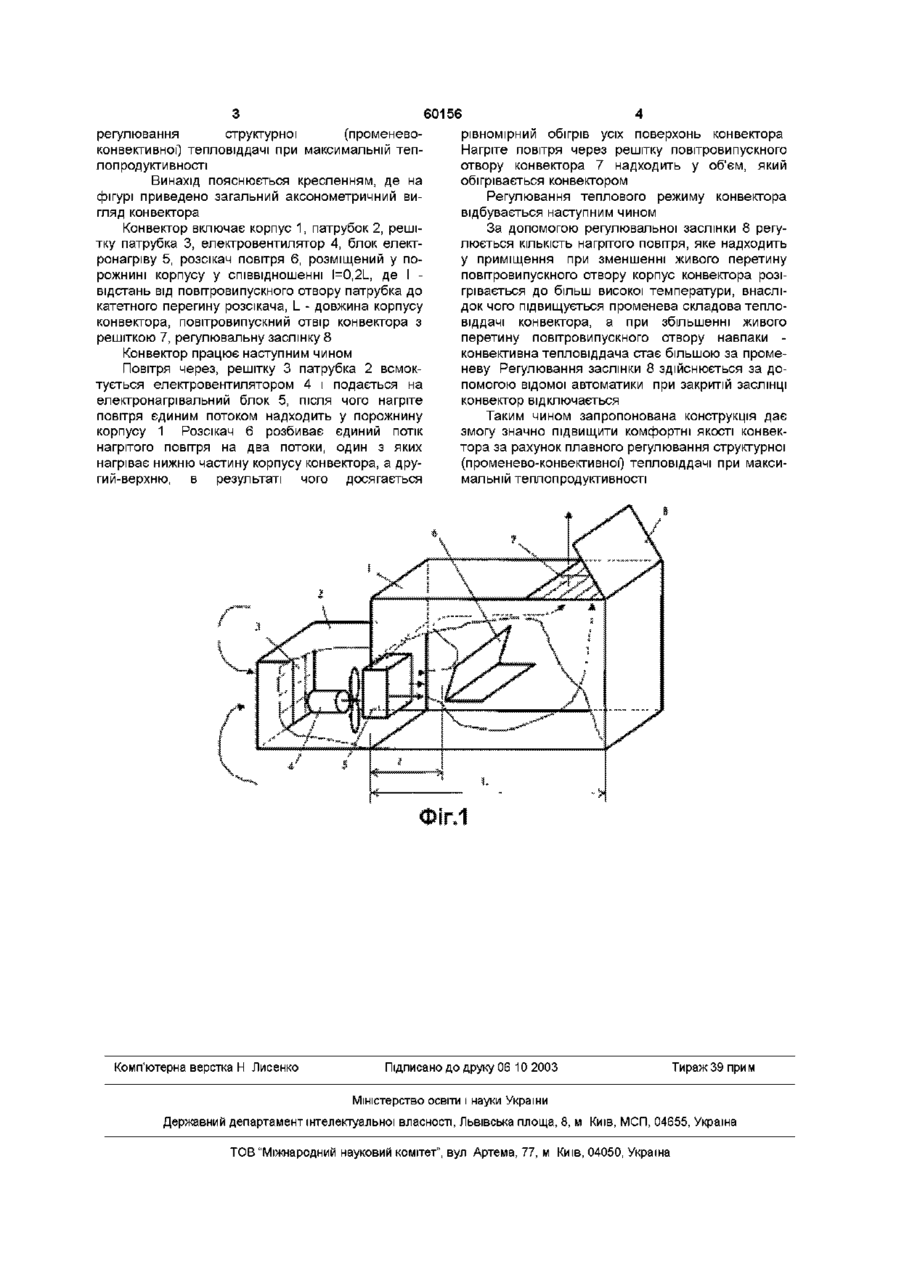

1 Конвектор, що містить корпус, патрубок з решіткою, у якому розміщені електровентилятор і блок електронагрівання повітря, повітровипускний отвір з решіткою, який відрізняється тим, що пат рубок і повітровипускний отвір розміщені у різних по діагоналі зонах корпусу, а перед патрубком у порожнині корпусу конвектора встановлений розсікач потоку повітря у співвідношенні £ = 0,2І_ , де £ - відстань від повітровипускного отвору патрубка до катетного перегину розсікача, L - довжина корпусу конвектора 2 Конвектор за п 1, який відрізняється тим, що повітровипускний отвір виконаний з регулювальною заслінкою Винахід відноситься до опалювальновентиляційної техніки і може бути використаний для опалення будинків і споруд різноманітного призначення Відомий конвектор для опалення приміщень, який містить корпус з отвором, через який в корпус надходить повітря для нагріву В корпусі розміщений електричний нагрівальний елемент Теплота від електричного елемента передається за рахунок випромінювання, а корпус передає теплоту у приміщення за рахунок конвекції [1] Найбільш близьким рішенням по технічній суті та досягаемому результату, при його використанні, є панель променевого обігріву, що містить екран, який на одній стороні має електричні нагрівачі, а на протилежній-порожнину, яка підключена до повітропроводу і розділена на ВІДСІКИ перегородкою з отвором Патрубок, який підводить повітря і отвір розміщені в протилежних зонах, а повітропроводи підключені до ВІДСІКІВ порожнини [2] Недоліками даної панелі є низькі комфортні якості, які визвані високою температурою променевої частини, можливістю пригорання пилу, неможливістю плавного і точного регулювання структурної (променево-конвективної) тепловіддачі при максимальній теплопродуктивності панелі Метою винаходу є створення такої конструкції, яка дозволить підвищити комфортні якості конвектора, поліпшити можливості регулювання теплового режиму шляхом плавного і точного регулювання структурної (променево-конвективної) тепловіддачі без зниження теплопродуктивності конвектора Поставлена мета досягається тим, що патрубок, який містить еле ктро вентилятор і блок електронагріву повітря і повітровипускний отвір розміщено у різних по діагоналі зонах корпусу, перед патрубком у порожнині корпусу конвектора встановлений розсікач потоку повітря у співвідношенні І=0,2І_, де І-відстань від повітровипускного отвору патрубка до катетного перегину розсікача, Lдовжина корпусу конвектора, а повітровипускний отвір виконаний з регулювальною заслінкою Розміщення патрубка з еле ктро вентилятором і блоком електронагріву повітря і повітровипускного отвору конвектора у різних по діагоналі зонах і розміщення у порожнині корпусу конвектора розсікача потоку нагрітого повітря дає змогу забезпечити рівномірний нагрів поверхонь корпусу, нагрівати корпус до високої та низької температури без зниження максимальної теплопродуктивності конвектора Виконання повітровипускного отвору конвектора з регулювальною заслінкою дає змогу плавно і з високою точністю регулювати структурну (променево-конвективну) тепловіддачу коввектора не знижуючи його теплопродуктивності Таким чином всі конструктивні ознаки, кожна окремо і їх нова сукупність та нові зв'язки між ними дозволяють досягти нового позитивного ефекту винаходу, що виражається у підвищенні його комфортних якостей, можливості плавного і точного (О ю о (О регулювання структурної (променевоконвективної) тепловіддачі при максимальній теплопродуктивності Винахід пояснюється кресленням, де на фігурі приведено загальний аксонометричний вигляд конвектора Конвектор включає корпус 1, патрубок 2, решітку патрубка 3, елєктровентилятор 4, блок електронагріву 5, розсікач повітря 6, розміщений у порожнині корпусу у співвідношенні І=0,2І_, де І відстань від повітровипускного отвору патрубка до катетного перегину розсікача, L - довжина корпусу конвектора, повітровипускний отвір конвектора з решіткою 7, регулювальну заслінку 8 Конвектор працює наступним чином Повітря через, решітку 3 патрубка 2 всмоктується еле ктро вентилятором 4 і подається на електронагрівальний блок 5, після чого нагріте повітря єдиним потоком надходить у порожнину корпусу 1 Розсікач 6 розбиває єдиний потік нагрітого повітря на два потоки, один з яких нагріває нижню частину корпусу конвектора, а другий-верхню, в результаті чого досягається Комп'ютерна верстка Н Лисенко 60156 рівномірний обігрів усіх поверхонь конвектора Нагріте повітря через решітку повітровипускного отвору конвектора 7 надходить у об'єм, який обігрівається конвектором Регулювання теплового режиму конвектора відбувається наступним чином За допомогою регулювальної заслінки 8 регулюється КІЛЬКІСТЬ нагрітого повітря, яке надходить у приміщення при зменшенні живого перетину повітровипускного отвору корпус конвектора розігрівається до більш високої температури, внаслідок чого підвищується променева складова тепловіддачі конвектора, а при збільшенні живого перетину повітровипускного отвору навпаки конвективна тепловіддача стає більшою за променеву Регулювання заслінки 8 здійснюється за допомогою відомої автоматики при закритій заслінці конвектор відключається Таким чином запропонована конструкція дає змогу значно підвищити комфортні якості конвектора за рахунок плавного регулювання структурної (променево-конвективної) тепловіддачі при максимальній теплопродуктивності Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
