Машина для очищення насіння

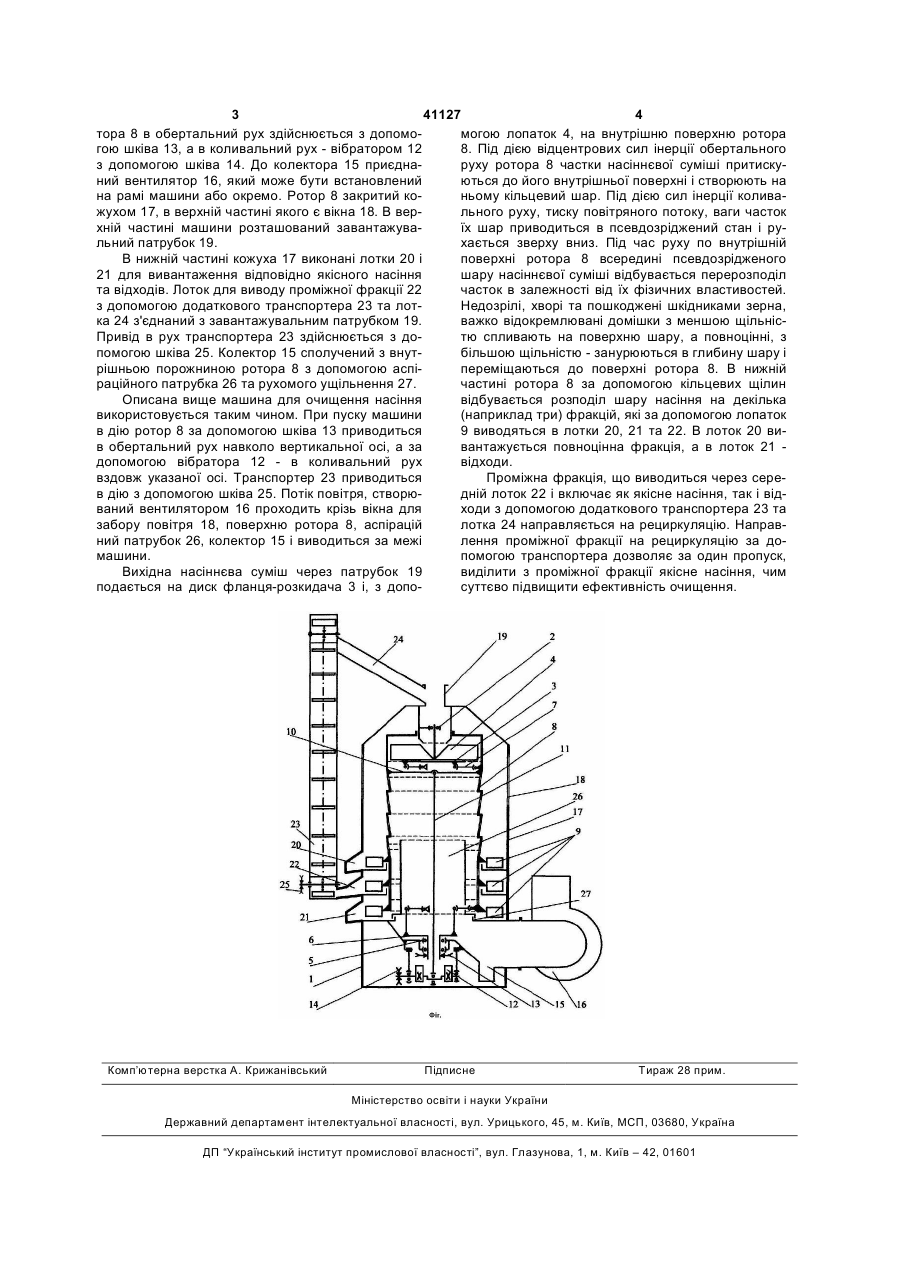

Машина для очищення насіння, що містить раму, на опорах якої встановлений вертикальний повітропроникний ступінчастий ротор, аспіраційний патрубок, приводи ротора, яка відрізняється тим, що додатково встановлений транспортер з'єднує лоток виводу проміжної фракції з завантажувальним патрубком. (19) (21) u200812867 (22) 04.11.2008 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ, UA (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 41127 4 тора 8 в обертальний рух здійснюється з допомомогою лопаток 4, на внутрішню поверхню ротора гою шківа 13, а в коливальний рух - вібратором 12 8. Під дією відцентрових сил інерції обертального з допомогою шківа 14. До колектора 15 приєднаруху ротора 8 частки насіннєвої суміші притискуний вентилятор 16, який може бути встановлений ються до його внутрішньої поверхні і створюють на на рамі машини або окремо. Ротор 8 закритий коньому кільцевий шар. Під дією сил інерції коливажухом 17, в верхній частині якого є вікна 18. В верльного руху, тиску повітряного потоку, ваги часток хній частині машини розташований завантажуваїх шар приводиться в псевдозріджений стан і рульний патрубок 19. хається зверху вниз. Під час руху по внутрішній В нижній частині кожуха 17 виконані лотки 20 і поверхні ротора 8 всередині псевдозрідженого 21 для вивантаження відповідно якісного насіння шару насіннєвої суміші відбувається перерозподіл та відходів. Лоток для виводу проміжної фракції 22 часток в залежності від їх фізичних властивостей. з допомогою додаткового транспортера 23 та лотНедозрілі, хворі та пошкоджені шкідниками зерна, ка 24 з'єднаний з завантажувальним патрубком 19. важко відокремлювані домішки з меншою щільнісПривід в рух транспортера 23 здійснюється з дотю спливають на поверхню шару, а повноцінні, з помогою шківа 25. Колектор 15 сполучений з внутбільшою щільністю - занурюються в глибину шару і рішньою порожниною ротора 8 з допомогою аспіпереміщаються до поверхні ротора 8. В нижній раційного патрубка 26 та рухомого ущільнення 27. частині ротора 8 за допомогою кільцевих щілин Описана вище машина для очищення насіння відбувається розподіл шару насіння на декілька використовується таким чином. При пуску машини (наприклад три) фракцій, які за допомогою лопаток в дію ротор 8 за допомогою шківа 13 приводиться 9 виводяться в лотки 20, 21 та 22. В лоток 20 вив обертальний рух навколо вертикальної осі, а за вантажується повноцінна фракція, а в лоток 21 допомогою вібратора 12 - в коливальний рух відходи. вздовж указаної осі. Транспортер 23 приводиться Проміжна фракція, що виводиться через серев дію з допомогою шківа 25. Потік повітря, створюдній лоток 22 і включає як якісне насіння, так і відваний вентилятором 16 проходить крізь вікна для ходи з допомогою додаткового транспортера 23 та забору повітря 18, поверхню ротора 8, аспірацій лотка 24 направляється на рециркуляцію. Направний патрубок 26, колектор 15 і виводиться за межі лення проміжної фракції на рециркуляцію за домашини. помогою транспортера дозволяє за один пропуск, Вихідна насіннєва суміш через патрубок 19 виділити з проміжної фракції якісне насіння, чим подається на диск фланця-розкидача 3 і, з допосуттєво підвищити ефективність очищення. Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
