Комбінований агрегат

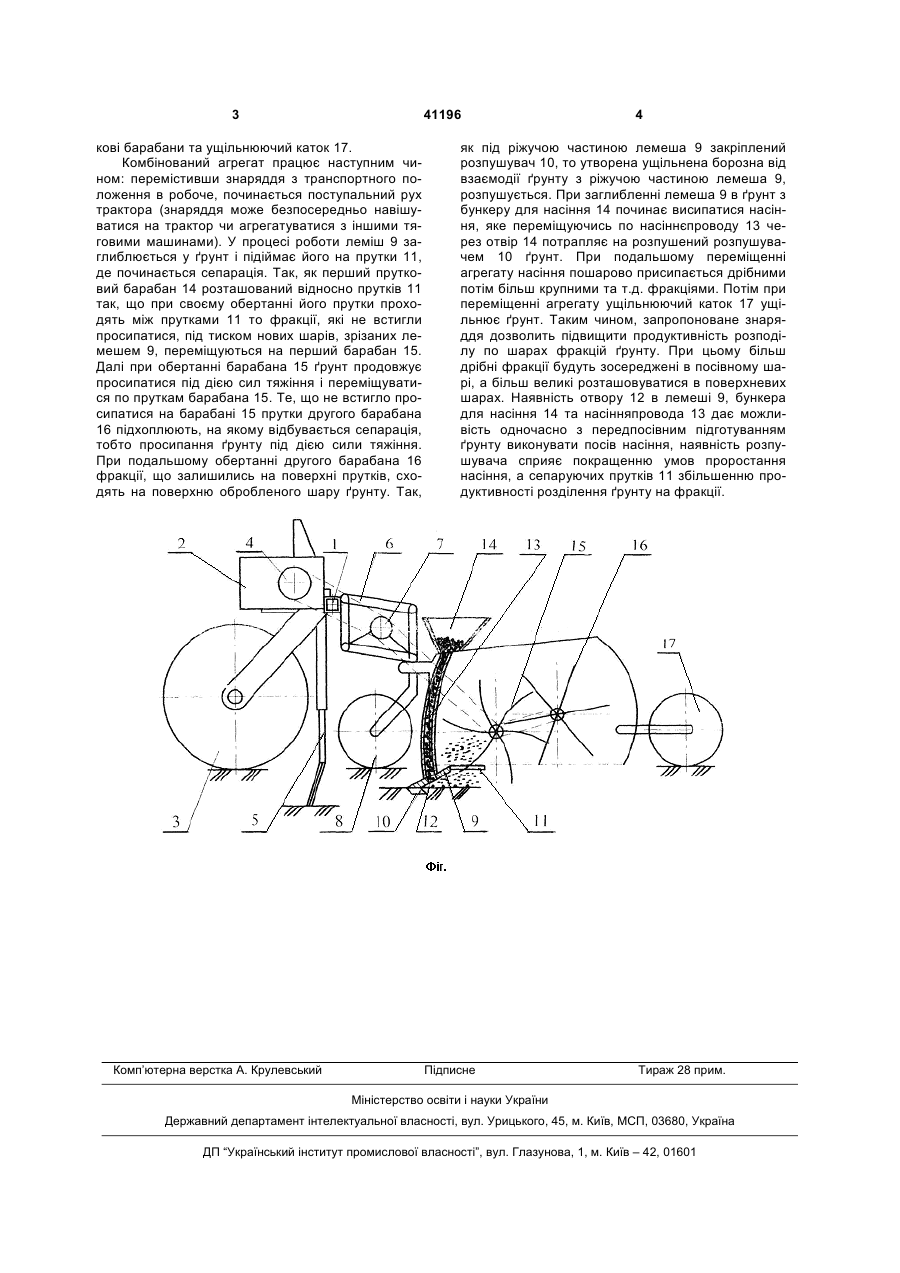

1. Комбінований агрегат, що складається з рами, лемеша, привода, пруткового сепаратора та ущільнюючого котка, який відрізняється тим, що в лемеші виконаний отвір, до якого прикріплений насіннєпровід з бункером. 2. Комбінований агрегат за п. 1, який відрізняється тим, що знизу лемеша закріплений розпушувач, а позаду нього - сепаруючі прутки. (19) (21) u200814183 (22) 09.12.2008 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ПАРХОМЕНКО АНАТОЛІЙ ПАВЛОВИЧ, UA, ВЕРШКОВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, UA, ШЕВЧЕНКО ІРИНА АРТУРІВНА, UA (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 41196 кові барабани та ущільнюючий каток 17. Комбінований агрегат працює наступним чином: перемістивши знаряддя з транспортного положення в робоче, починається поступальний рух трактора (знаряддя може безпосередньо навішуватися на трактор чи агрегатуватися з іншими тяговими машинами). У процесі роботи леміш 9 заглиблюється у ґрунт і підіймає його на прутки 11, де починається сепарація. Так, як перший прутковий барабан 14 розташований відносно прутків 11 так, що при своєму обертанні його прутки проходять між прутками 11 то фракції, які не встигли просипатися, під тиском нових шарів, зрізаних лемешем 9, переміщуються на перший барабан 15. Далі при обертанні барабана 15 ґрунт продовжує просипатися під дією сил тяжіння і переміщуватися по пруткам барабана 15. Те, що не встигло просипатися на барабані 15 прутки другого барабана 16 підхоплюють, на якому відбувається сепарація, тобто просипання ґрунту під дією сили тяжіння. При подальшому обертанні другого барабана 16 фракції, що залишились на поверхні прутків, сходять на поверхню обробленого шару ґрунту. Так, Комп’ютерна верстка А. Крулевський 4 як під ріжучою частиною лемеша 9 закріплений розпушувач 10, то утворена ущільнена борозна від взаємодії ґрунту з ріжучою частиною лемеша 9, розпушується. При заглибленні лемеша 9 в ґрунт з бункеру для насіння 14 починає висипатися насіння, яке переміщуючись по насіннєпроводу 13 через отвір 14 потрапляє на розпушений розпушувачем 10 ґрунт. При подальшому переміщенні агрегату насіння пошарово присипається дрібними потім більш крупними та т.д. фракціями. Потім при переміщенні агрегату ущільнюючий каток 17 ущільнює ґрунт. Таким чином, запропоноване знаряддя дозволить підвищити продуктивність розподілу по шарах фракцій ґрунту. При цьому більш дрібні фракції будуть зосереджені в посівному шарі, а більш великі розташовуватися в поверхневих шарах. Наявність отвору 12 в лемеші 9, бункера для насіння 14 та насінняпровода 13 дає можливість одночасно з передпосівним підготуванням ґрунту виконувати посів насіння, наявність розпушувача сприяє покращенню умов проростання насіння, а сепаруючих прутків 11 збільшенню продуктивності розділення ґрунту на фракції. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
