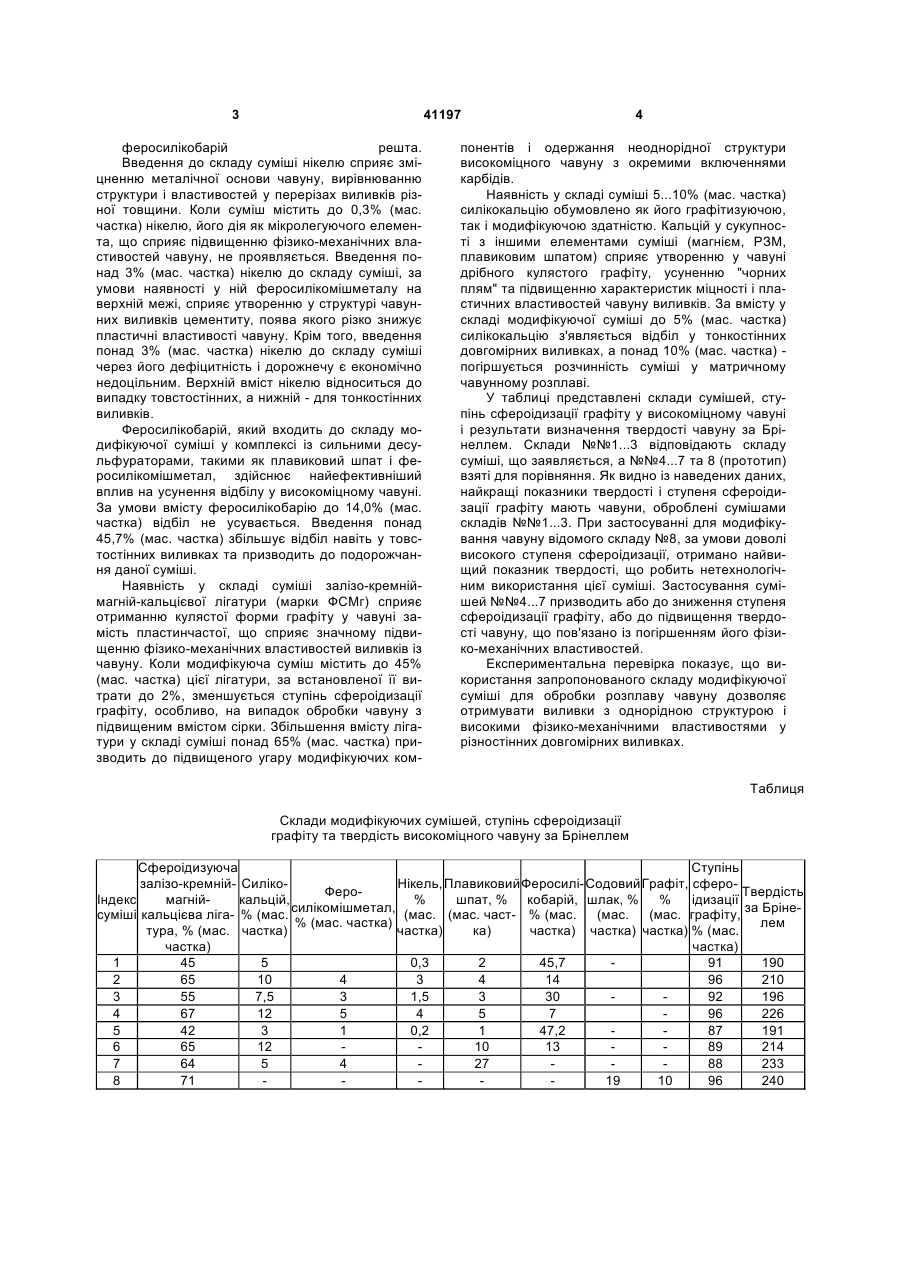

Модифікуюча суміш

Модифікуюча суміш для отримання високоміцного чавуну, яка містить: магній, силікокальцій, феросилікомішметал, яка відрізняється тим, що 3 41197 феросилікобарій решта. Введення до складу суміші нікелю сприяє зміцненню металічної основи чавуну, вирівнюванню структури і властивостей у перерізах виливків різної товщини. Коли суміш містить до 0,3% (мас. частка) нікелю, його дія як мікролегуючого елемента, що сприяє підвищенню фізико-механічних властивостей чавуну, не проявляється. Введення понад 3% (мас. частка) нікелю до складу суміші, за умови наявності у ній феросилікомішметалу на верхній межі, сприяє утворенню у структурі чавунних виливків цементиту, поява якого різко знижує пластичні властивості чавуну. Крім того, введення понад 3% (мас. частка) нікелю до складу суміші через його дефіцитність і дорожнечу є економічно недоцільним. Верхній вміст нікелю відноситься до випадку товстостінних, а нижній - для тонкостінних виливків. Феросилікобарій, який входить до складу модифікуючої суміші у комплексі із сильними десульфураторами, такими як плавиковий шпат і феросилікомішметал, здійснює найефективніший вплив на усунення відбілу у високоміцному чавуні. За умови вмісту феросилікобарію до 14,0% (мас. частка) відбіл не усувається. Введення понад 45,7% (мас. частка) збільшує відбіл навіть у товстостінних виливках та призводить до подорожчання даної суміші. Наявність у складі суміші залізо-кремніймагній-кальцієвої лігатури (марки ФСМг) сприяє отриманню кулястої форми графіту у чавуні замість пластинчастої, що сприяє значному підвищенню фізико-механічних властивостей виливків із чавуну. Коли модифікуюча суміш містить до 45% (мас. частка) цієї лігатури, за встановленої її витрати до 2%, зменшується ступінь сфероідизації графіту, особливо, на випадок обробки чавуну з підвищеним вмістом сірки. Збільшення вмісту лігатури у складі суміші понад 65% (мас. частка) призводить до підвищеного угару модифікуючих ком 4 понентів і одержання неоднорідної структури високоміцного чавуну з окремими включеннями карбідів. Наявність у складі суміші 5...10% (мас. частка) силікокальцію обумовлено як його графітизуючою, так і модифікуючою здатністю. Кальцій у сукупності з іншими елементами суміші (магнієм, РЗМ, плавиковим шпатом) сприяє утворенню у чавуні дрібного кулястого графіту, усуненню "чорних плям" та підвищенню характеристик міцності і пластичних властивостей чавуну виливків. За вмісту у складі модифікуючої суміші до 5% (мас. частка) силікокальцію з'являється відбіл у тонкостінних довгомірних виливках, а понад 10% (мас. частка) погіршується розчинність суміші у матричному чавунному розплаві. У таблиці представлені склади сумішей, ступінь сфероідизації графіту у високоміцному чавуні і результати визначення твердості чавуну за Брінеллем. Склади №№1...3 відповідають складу суміші, що заявляється, а №№4...7 та 8 (прототип) взяті для порівняння. Як видно із наведених даних, найкращі показники твердості і ступеня сфероідизації графіту мають чавуни, оброблені сумішами складів №№1...3. При застосуванні для модифікування чавуну відомого складу №8, за умови доволі високого ступеня сфероідизації, отримано найвищий показник твердості, що робить нетехнологічним використання цієї суміші. Застосування сумішей №№4...7 призводить або до зниження ступеня сфероідизації графіту, або до підвищення твердості чавуну, що пов'язано із погіршенням його фізико-механічних властивостей. Експериментальна перевірка показує, що використання запропонованого складу модифікуючої суміші для обробки розплаву чавуну дозволяє отримувати виливки з однорідною структурою і високими фізико-механічними властивостями у різностінних довгомірних виливках. Таблиця Склади модифікуючих сумішей, ступінь сфероідизації графіту та твердість високоміцного чавуну за Брінеллем Сфероідизуюча Ступінь Нікель, Плавиковий Феросилі- Содовий Графіт, сферозалізо-кремній- СилікоФероТвердість Індекс магнійкальцій, % шпат, % кобарій, шлак, % % ідизації силікомішметал, за Бріне(мас. (мас. част- % (мас. (мас. (мас. графіту, суміші кальцієва ліга- % (мас. % (мас. частка) лем тура, % (мас. частка) частка) ка) частка) частка) частка) % (мас. частка) частка) 1 45 5 0,3 2 45,7 91 190 2 65 10 4 3 4 14 96 210 3 55 7,5 3 1,5 3 30 92 196 4 67 12 5 4 5 7 96 226 5 42 3 1 0,2 1 47,2 87 191 6 65 12 10 13 89 214 7 64 5 4 27 88 233 8 71 19 10 96 240 5 Комп’ютерна верстка Л. Купенко 41197 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
