Дросельна заслінка
Номер патенту: 41273
Опубліковано: 12.05.2009
Автори: Біберштейн Павло Шулімович, Шеховцов Олег Анатолійович, Чернобаєв Максим Вікторович
Формула / Реферат
Дросельна заслінка, що містить корпус із привареними втулками, важіль, вісь, оснащену різьбою на одному кінці, на яку нагвинчується пробка, диск, який кріпиться до осі двома гвинтами, і циферблат, приварений до корпуса, яка відрізняється тим, що вісь виконана разом з важелем плоского перерізу.
Текст

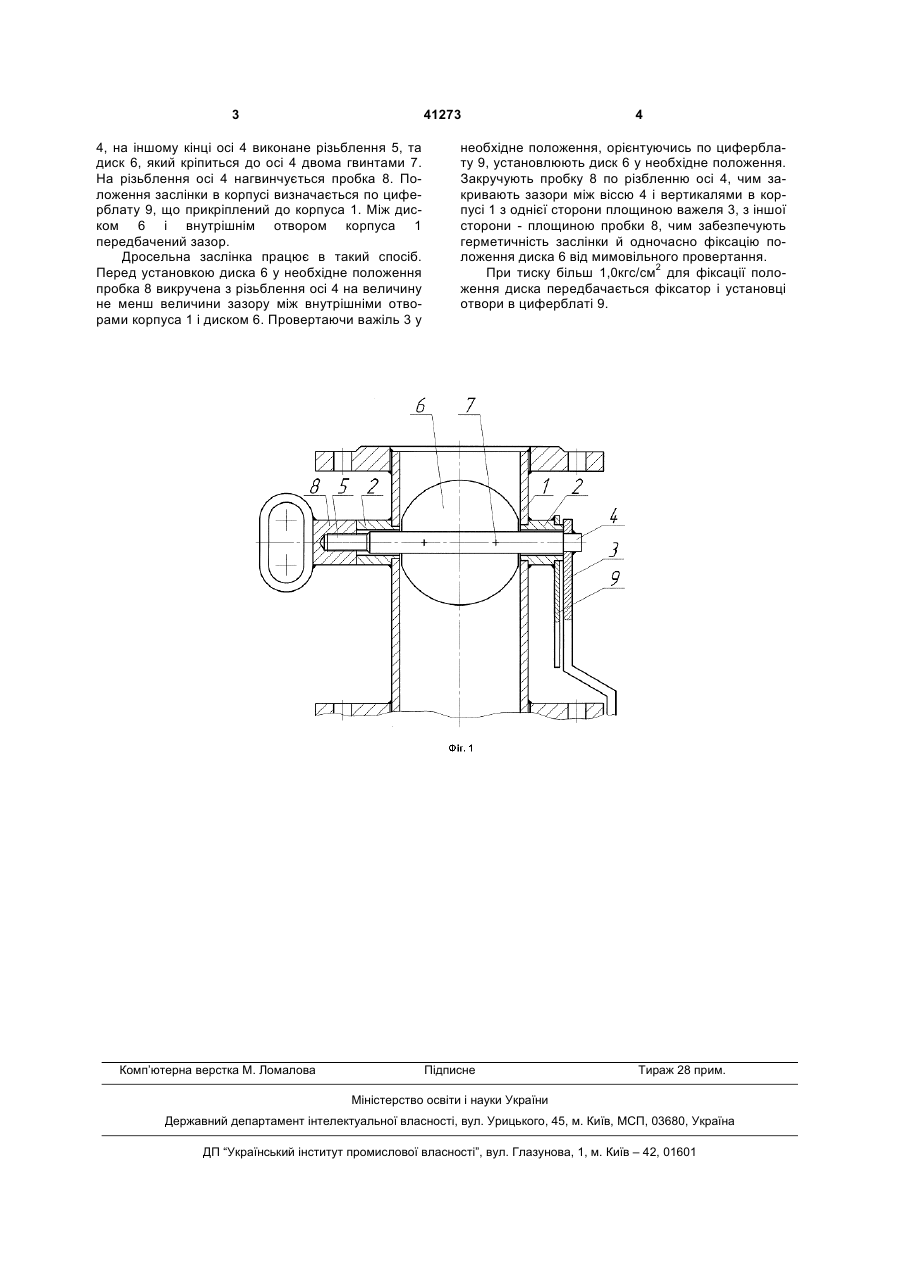

Дросельна заслінка, що містить корпус із привареними втулками, важіль, вісь, оснащену різьбою на одному кінці, на яку нагвинчується пробка, диск, який кріпиться до осі двома гвинтами, і циферблат, приварений до корпуса, яка відрізняється тим, що вісь виконана разом з важелем плоского перерізу. (19) (21) u200815286 (22) 30.12.2008 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ЧЕРНОБАЄВ МАКСИМ ВІКТОРОВИЧ, UA, БІБЕРШТЕЙН ПАВЛО ШУЛІМОВИЧ, UA, ШЕХОВЦОВ ОЛЕГ АНАТОЛІЙОВИЧ, UA (73) ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНИЙ ІНСТИТУТ КОЛЬОРОВИХ МЕТАЛІВ, UA 3 41273 4, на іншому кінці осі 4 виконане різьблення 5, та диск 6, який кріпиться до осі 4 двома гвинтами 7. На різьблення осі 4 нагвинчується пробка 8. Положення заслінки в корпусі визначається по циферблату 9, що прикріплений до корпуса 1. Між диском 6 і внутрішнім отвором корпуса 1 передбачений зазор. Дросельна заслінка працює в такий спосіб. Перед установкою диска 6 у необхідне положення пробка 8 викручена з різьблення осі 4 на величину не менш величини зазору між внутрішніми отворами корпуса 1 і диском 6. Провертаючи важіль 3 у Комп’ютерна верстка М. Ломалова 4 необхідне положення, орієнтуючись по циферблату 9, установлюють диск 6 у необхідне положення. Закручують пробку 8 по різбленню осі 4, чим закривають зазори між віссю 4 і вертикалями в корпусі 1 з однієї сторони площиною важеля 3, з іншої сторони - площиною пробки 8, чим забезпечують герметичність заслінки й одночасно фіксацію положення диска 6 від мимовільного провертання. При тиску більш 1,0кгс/см2 для фіксації положення диска передбачається фіксатор і установці отвори в циферблаті 9. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThrottle gate
Автори англійськоюChernobaiev Maksym Viktorovych, Bibershtein Pavlo Shulimovych, Shekhovtsov Oleh Anatoliiovych
Назва патенту російськоюДроссельная заслонка
Автори російськоюЧернобаев Максим Викторович, Биберштейн Павел Шулимович, Шеховцов Олег Анатольевич
МПК / Мітки
МПК: F16K 1/22
