Заслінка до корпусу судна

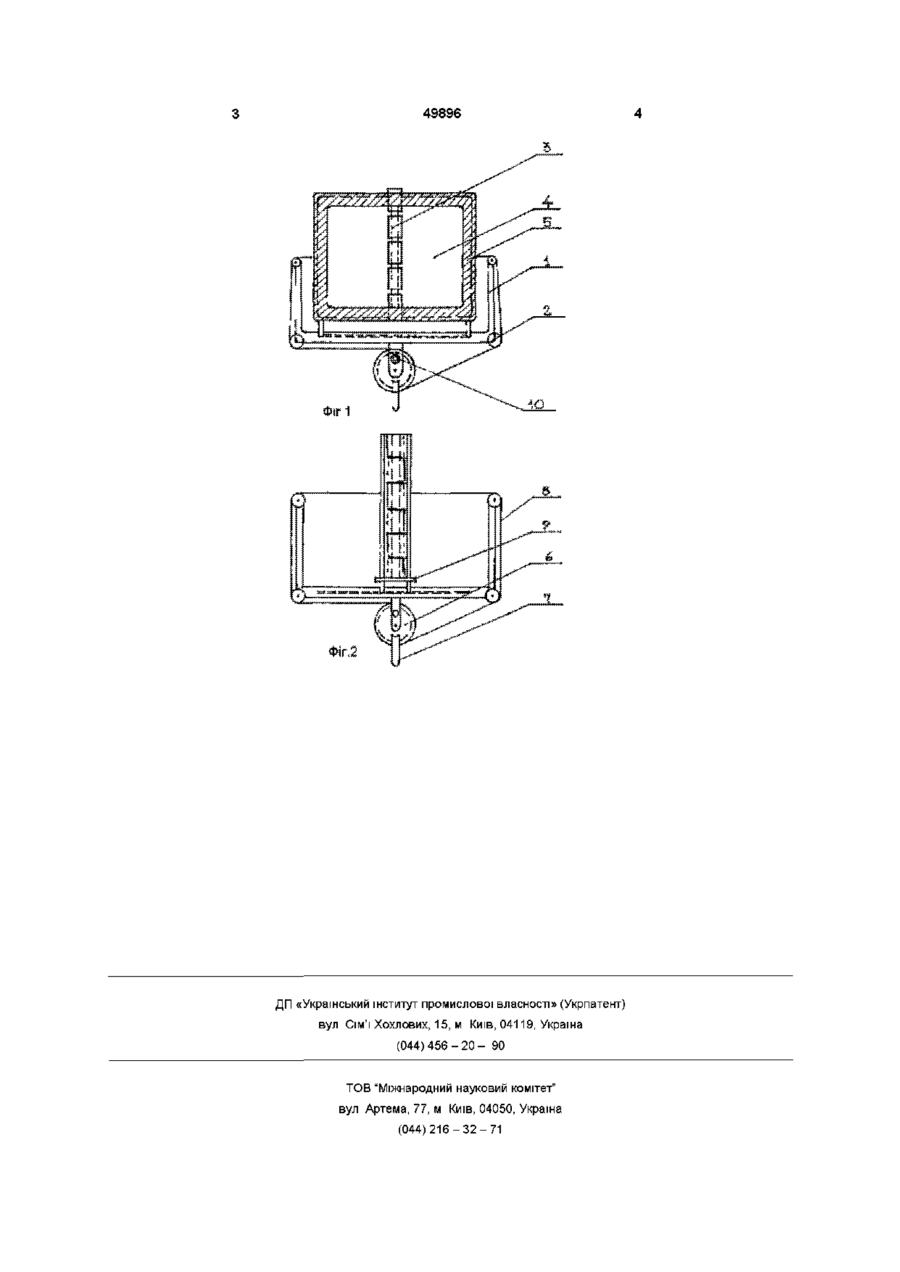

Заслінка до корпусу судна, що містить кронштейн, шківи, троси, корпус заслінки та фіксатор, яка відрізняється тим, що містить П - подібний кронштейн з поворотними шківами, закріпленими на його бокових сторонах, виступом зовні у серед ній частині кронштейна та канавкою на його внутрішній середній частині, причому корпус заслінки виконаний у вигляді двох шарнірно з'єднаних половинок з виступами, які рухомо входять у канавку П - подібного кронштейна, корпус заслінки по периметру на внутрішній стороні має еластичну прокладку та фіксатор розкритого положення стулок, який розміщено поблизу шарнірного з'єднання частин корпусу, половини корпусу приводяться до робочого положення за допомогою тросів, що через шківи з'єднані з рукояткою, яка розміщена на виступі кронштейна, та має фіксатор закритого положення стулок Винахід відноситься до водного транспорту, дає можливість при поврежденм корпуса прикрить отвір Відомий прототип Пристрій "для закривання отворів у корпусі судів 1249422 від 11 12 1917, що містить кронштейн, корпус заслінки, шківи, фіксатор, рукоятку Поверхня корпуса заслінки покрита адгезійним складом Даний пристрій не виконує своїх функцій, як що отвір має протягнену в одному напрямі форму Рівень техніки Пропонуємая заслінка дає можливість запобігти течі води в середину корпуса при випадках виникнення отвора в корпусі судна Суть винаходу - зберегти судно від потоплення На креслені заслінка до корпуса судна На фіг 1 відкрита, на Фіг 2, в непрацюючим положенні Містить П-образний кронштейн 1, з виступом знаружи і канавкой з внутрішньої стороні, а також має по бокам Г-образниа поворотні пальці зі шківами 2, ось 3, заслонка 4, з двох половин кулясто прикріплена до осі 3 Прокладка 5, еластична по періметру прикріплена біля КІНЦІВ внутрішньої сторони заслонки 4 Шків 6, з двома ободами і рукояткой 7 прикріплен до виступа кронштейна 1 Троса 8, прикріплені внизу до середин половин заслінки 4, меншають через шківи 3, вторими кінцями прикріплені до ободів шківа 6, з метою перевода половин заслінки в горизонтальне працююче розташування Фіксатор 9 використовується при приляганії половин заслінки 4, Фіксатор 10 у вигляді болта з'єднаний з, виступ кронштейна 1 і рукоятку 7 коли половинки заслінки 4 в горизонтальном розташуванні При використанні коли в корпусі судна стане непередбачений отвюр в середину течі води, в отвір вертикальном розташуванні, сняв Фіксатор 9 вставляють заслонку після чого посредством тяговий сили рукоятка 7 ШКІВІВ 6 И 2, І тросів 8, половинки заслінки 4 переводять в горизонтальне розташування при цьому виступи половиної заслінки рухаються по канавке кронштейна 1 Поток води тисне на поверхність заслонки 4, разом з прокладкой 5 плотно тисне до корпуса судна навколо його отвора чим закриває доступ води Фіксатор 10 з'єднує виступ кронштейна 1 з шкивом 6 (24)15 10 2002 О (О 00 49896 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
