Заслінка

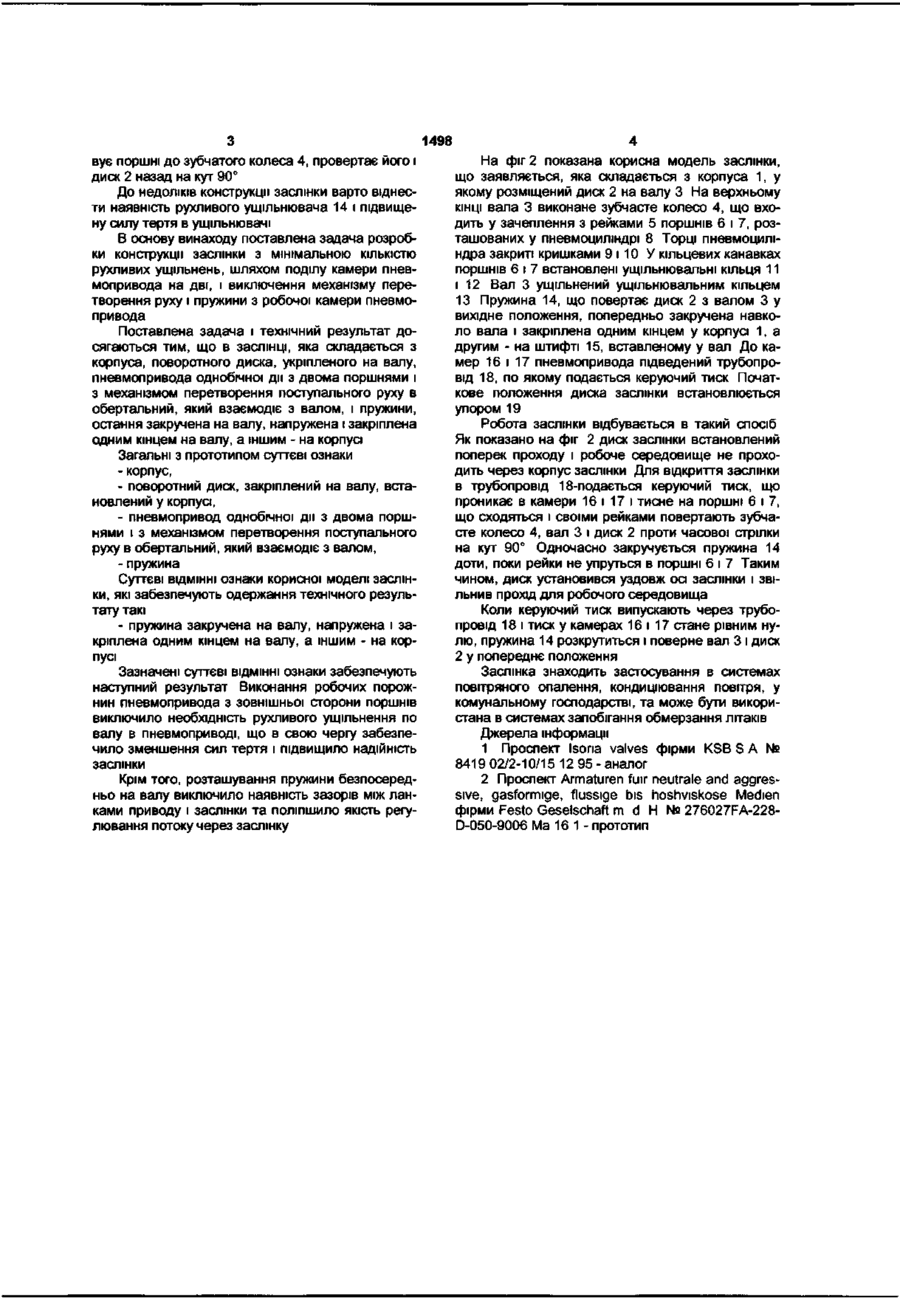

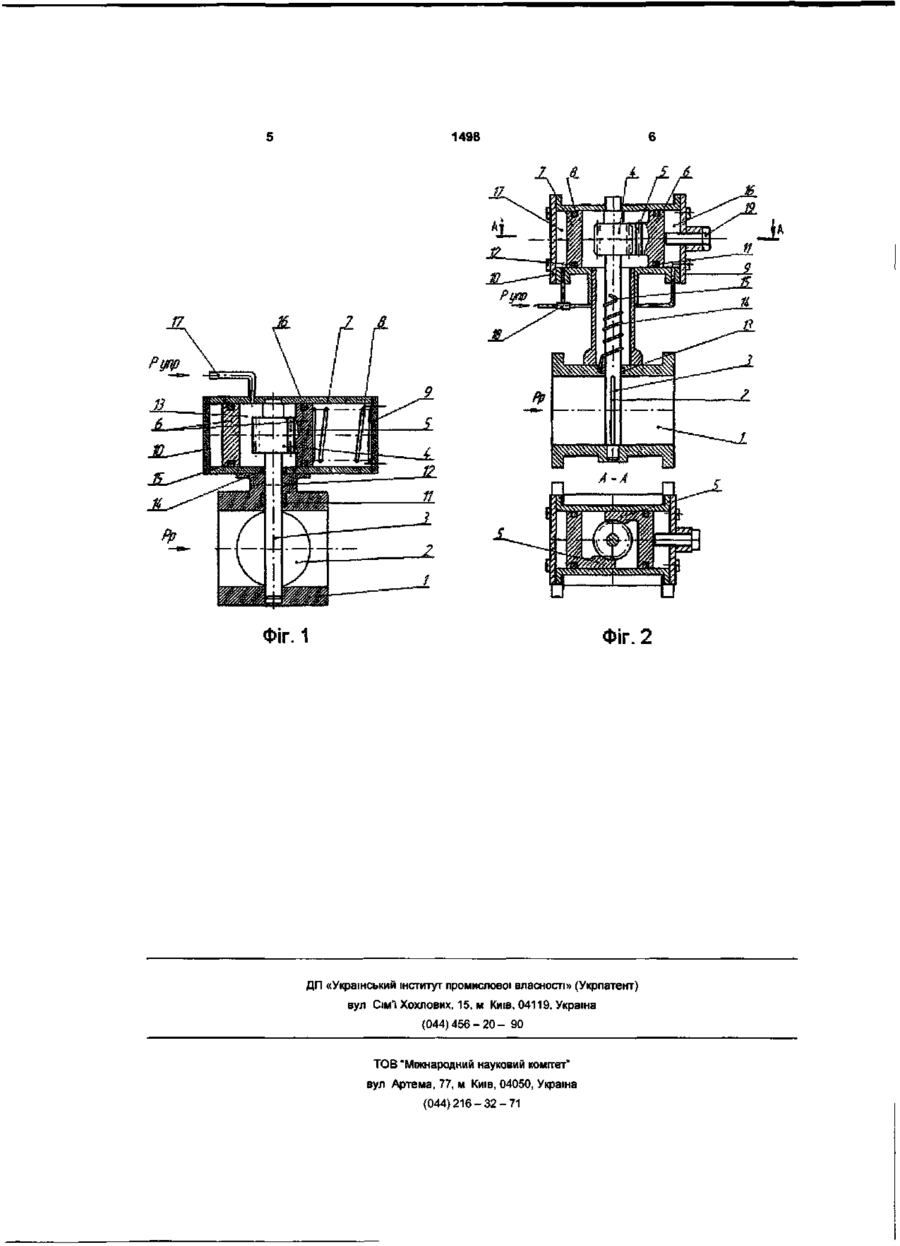

Заслінка, що складається з корпусу, поворотного диска, укріпленого на валу, пневмоприводу однобічної ди з двома поршнями і з механізмом перетворення поступального руху в обертальний який взаємодіє з валом, і пружини, яка відрізняється тим, що пружина закручена на валу, напружена і закріплена одним кінцем на валу, а іншим на корпусі Корисна модель відноситься до трубопровідної арматури, може бути використана в авіації і комунальному господарстві Заслінки, призначені для перекриття трубопроводів, по яких протікають рідини чи газ низького тиску Заслінки являють собою пряму коротку трубу, усередині якої на валу встановлений диск, котрий разом з валом може повертатися на 90° перекривати і відкривати прохідний отвір Повертання диска здійснюється з допомогою вала вручну або за допомогою електричного чи пневматичного приво поршня, і тиск за допомогою поршня може стиснути й тільки з боку механізму перетворення руху Недоліком такої конструкції заслінки вважається наявність другого рухомого ущільнення в пневмоприводі, що збільшує силу тертя, яку потрібно переборювати дією пневмоприводу Відома заслінка фірми Festo Geselschaft m b H [2], прийнята в якості прототипу, фіг 1 Заслінка складається з корпуса 1, у якому розміщений диск 2 на валу 3 На верхньому КІНЦІ вала виконане зубчате колесо 4, яке взаємодіє з рейками 5 поршнів 6, розташованих у пневмоциліндрі 7 У подовженій частині пневмоциліндру 7 установлена пружина стискання 8, яка піджимає поршні до зубчатого колеса, повертає його, вал 3 і заслінку 2 у положення, наприклад «відкрите» Торці пневмоциліндра закриті кришками 9 і 10 Герметичність корпуса заслінки по валу здійснюється ущільнювачем 11 На випадок перетікання робочого середовища по ущільнювачу 11 з метою запобігання проникнення робочого середовища з корпуса заслінки в пневмопривід виконаний ВІДВІДНИЙ канал 12 Робоча порожнина 13 пневмопривода ущільнена по валу 3 ущільнювачем 14, а по поршняхущільнювачами 15 і 16 Робота заслінки полягає в наступному Для закриття проходу через заслінку по трубці 17 у порожнину 13 подається керуюче повітря, тиск якого розсовує поршні 6, котрі стискають пружину 8 і повертають вал з диском на кут 90°, що забезпечує перекриття проходу робочого середовища Для відкриття проходу повітря з робочої порожнини 13 випускається через трубку 17, пружина зсо ДУ Відома заслінка фірми KSB S А з пневмоприводом односторонньої ди [1], прийнята у якості аналога Заслінка складається з короткого корпуса, що затискується між фланцями трубопроводу, диска, що з'єднаний з валом, і пневмопривода однобічної ди Пневмопривід являє собою циліндр із двома поршнями і поворотною пружиною Між поршнями знаходиться механізм перетворення прямолінійного поступального руху в обертальний, котрий забезпечує поворот вала з заслінкою на задану величину кута У ВІДОМІЙ конструкції заслінки необхідно ущільнити вал у двох місцях по корпусу заслінки і по корпусу пневмопривода Ущільнення вала по корпусу заслінки необхідне для забезпечення герметизації щодо навколишнього середовища Ущільнення вала, що виходить із пневмопривода, необхідне тому, що керуючий тиск подається в порожнину механізму перетворення руху, а поворотна пружина знаходитися з протилежної сторони 00 О) 1498 вує поршні до зубчатого колеса 4, провертає його і диск 2 назад на кут 90° До недоліків конструкції заслінки варто віднести наявність рухливого ущільнювача 14 і підвищену силу тертя в ущільнювачі В основу винаходу поставлена задача розробки конструкції заслінки з мінімальною КІЛЬКІСТЮ рухливих ущільнень, шляхом поділу камери пневмопривода на дві, і виключення механізму перетворення руху і пружини з робочої камери пневмопривода Поставлена задача і технічний результат досягаються тим, що в заслінці, яка складається з корпуса, поворотного диска, укріпленого на валу, пневмопривода однобічної ди з двома поршнями і з механізмом перетворення поступального руху в обертальний, який взаємодіє з валом, і пружини, остання закручена на валу, напружена і закріплена одним кінцем на валу, а іншим - на корпусі Загальні з прототипом суттєві ознаки - корпус, - поворотний диск, закріплений на валу, встановлений у корпусі, - пневмопривод однобічної ди з двома поршнями і з механізмом перетворення поступального руху в обертальний, який взаємодіє з валом, - пружина Суттєві ВІДМІННІ ознаки корисної моделі заслінки, які забезпечують одержання технічного результату такі - пружина закручена на валу, напружена і закріплена одним кінцем на валу, а іншим - на корпусі Зазначені суттєві ВІДМІННІ ознаки забезпечують наступний результат Виконання робочих порожнин пневмопривода з зовнішньої сторони поршнів виключило необхідність рухливого ущільнення по валу в пневмопривод і, що в свою чергу забезпечило зменшення сил тертя і підвищило надійність заслінки Крім того, розташування пружини безпосередньо на валу виключило наявність зазорів між ланками приводу і заслінки та поліпшило якість регулювання потоку через заслінку На фіг 2 показана корисна модель заслінки, що заявляється, яка складається з корпуса 1, у якому розміщений диск 2 на валу 3 На верхньому КІНЦІ вала 3 виконане зубчасте колесо 4, що входить у зачеплення з рейками 5 поршнів 6 і 7, розташованих у пневмоциліндрі 8 Торці пневмоциліндра закриті кришками 9 і 10 У кільцевих канавках поршнів 6 і 7 встановлені ущільнювальні кільця 11 і 12 Вал 3 ущільнений ущільнювальним кільцем 13 Пружина 14, що повертає диск 2 з валом 3 у вихідне положення, попередньо закручена навколо вала і закріплена одним кінцем у корпусі 1, а другим - на штифті 15, вставленому у вал До камер 16 і 17 пневмопривода підведений трубопровід 18, по якому подається керуючий тиск Початкове положення диска заслінки встановлюється упором 19 Робота заслінки відбувається в такий спосіб Як показано на фіг 2 диск заслінки встановлений поперек проходу і робоче середовище не проходить через корпус заслінки Для відкриття заслінки в трубопровід 18-подається керуючий тиск, що проникає в камери 16 і 17 і тисне на поршні 6 і 7, що сходяться і своїми рейками повертають зубчасте колесо 4, вал 3 і диск 2 проти часової стрілки на кут 90° Одночасно закручується пружина 14 доти, поки рейки не упруться в поршні 6 і 7 Таким чином, диск установився уздовж осі заслінки і звільнив прохід для робочого середовища Коли керуючий тиск випускають через трубопровід 18 і тиск у камерах 16 і 17 стане рівним нулю, пружина 14 розкрутиться і поверне вал 3 і диск 2 у попереднє положення Заслінка знаходить застосування в системах повітряного опалення, кондиціювання повітря, у комунальному господарстві, та може бути використана в системах запобігання обмерзання літаків Джерела інформації 1 Проспект Isona valves фірми KSB S А № 8419 02/2-10/15 12 95 - аналог 2 Проспект Armaturen fuir neutrale and aggressive, gasformige, flussige bis hoshviskose Medien фірми Festo Geselschaft m d H № 276027FA-228D-050-9006 Ma 16 1 - прототип 1498 fl f7 ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
