Градирня

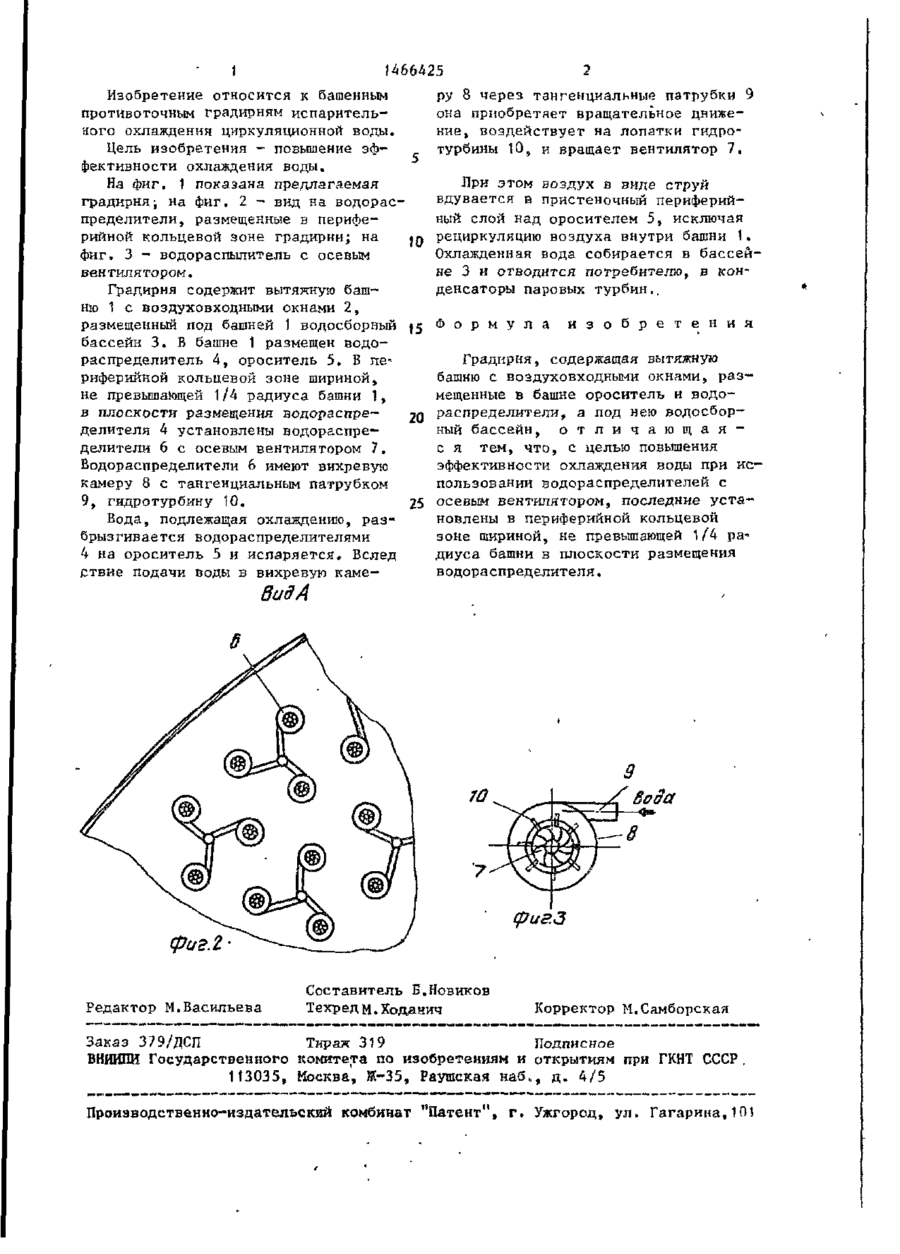

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ tf> СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)4 F 28 С Т/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4217161/24-06 (22) 30.03.87 (71) Днепропетровский государе твенный университет им. 300-летия воссое* динения Украины с Россией (72) В.П. Коваль и В.Г. Голуб (53) 621.175.3(088.8) (56) Авторское свидетельство СССР № 794352, кл. F 28 С 1/00, 1979. (54) ГРАДИРНЯ (57) Изобретение относится к башенным противоточным градирням испарительного охлаждения циркуляционной воды. Цель изобретения - повышение эффективности охлаждения воды. Ороситель 5 и водораспределитель (ВР) 4 размещены в вытяжной башне 1 с воздуховходными окнами 2, а под башней размещен водосборный бассейн 3. ВР с осевым вентилятором установлен в периферийной кольцевой зоне шириной, не превышающей 1/4 радиуса башни, в плоскости размещения ВР. При таком выполнении воздух вдувается в пристеночный периферийный слой над оросителем, исключая рециркуляцию воздуха внутри башни. 3 ил. с В 0-89 РПФ 1466425 Изобретение относится к башенным противоточным градирням испарительяого охлаждения циркуляционной воды. Цель изобретения - повышение эффективности охлаждения воды. На фиг. 1 показана предлагаемая градирня І на фиг. 2 ~ вид на водораспределители, размещенные в периферийной кольцевой зоне градирни; на фиг. 3 - водораспылитель с осевым вентилятором. Градирня содержит вытяжную башню 1 с воздуховходными окнами 2, размещенный под башней 1 водосборный J5 бассейн 3. В башне 1 размещен водораспределитель 4, ороситель 5. Б периферийной кольцевой зоне шириной, не превышающей 1/4 радиуса башни 1, в плоскости размещения водораспре20 делителя 4 установлены водораспределители 6 с осевым вентилятором 7, Водораспределители 6 имеют вихревую камеру 8 с тангенциальным патрубком 9, гидротурбину 10. 25 Вода, подлежащая охлаждению, разбрызгивается водораспределителями 4 на ороситель 5 и испаряется. Вслед ствие подачи воды в вихревую каме ру 8 через тангенциальные патрубки 9 она приобретает вращательное движение, воздействует на лопатки гидротурбины 10, и вращает вентилятор 7. Лри этом воздух в виде струй вдувается в пристеночный периферийный слой над оросителем 5, исключая рециркуляцию воздуха внутри башни 1. Охлажденная вода собирается в бассейне 3 и отводится потребителю, в конденсаторы паровых турбин., Ф о р м у л а и з о б р е т е н и я Градирня, содержащая вытяжную башню с воздуховходными окнами, размещенные в башне ороситель и водораспределители, а под нею водосборный бассейн, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности охлаждения воды при использовании водораспределителей с осевым вентилятором, последние установлены в периферийной кольцевой зоне шириной, не превышающей 1/4 радиуса башни в плоскости размещения водораспределителя. ВидА д 7 фигЗ фиг.2 Редактор М.Васильева Составитель Б.Новиков Техред М.Ходанич Корректор М.Самборская Заказ 379/ДСП Тираж 319 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР , 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-издательский комбинат "Патент"» г. Ужгород, ул. Гагарина,101
