Опора антени

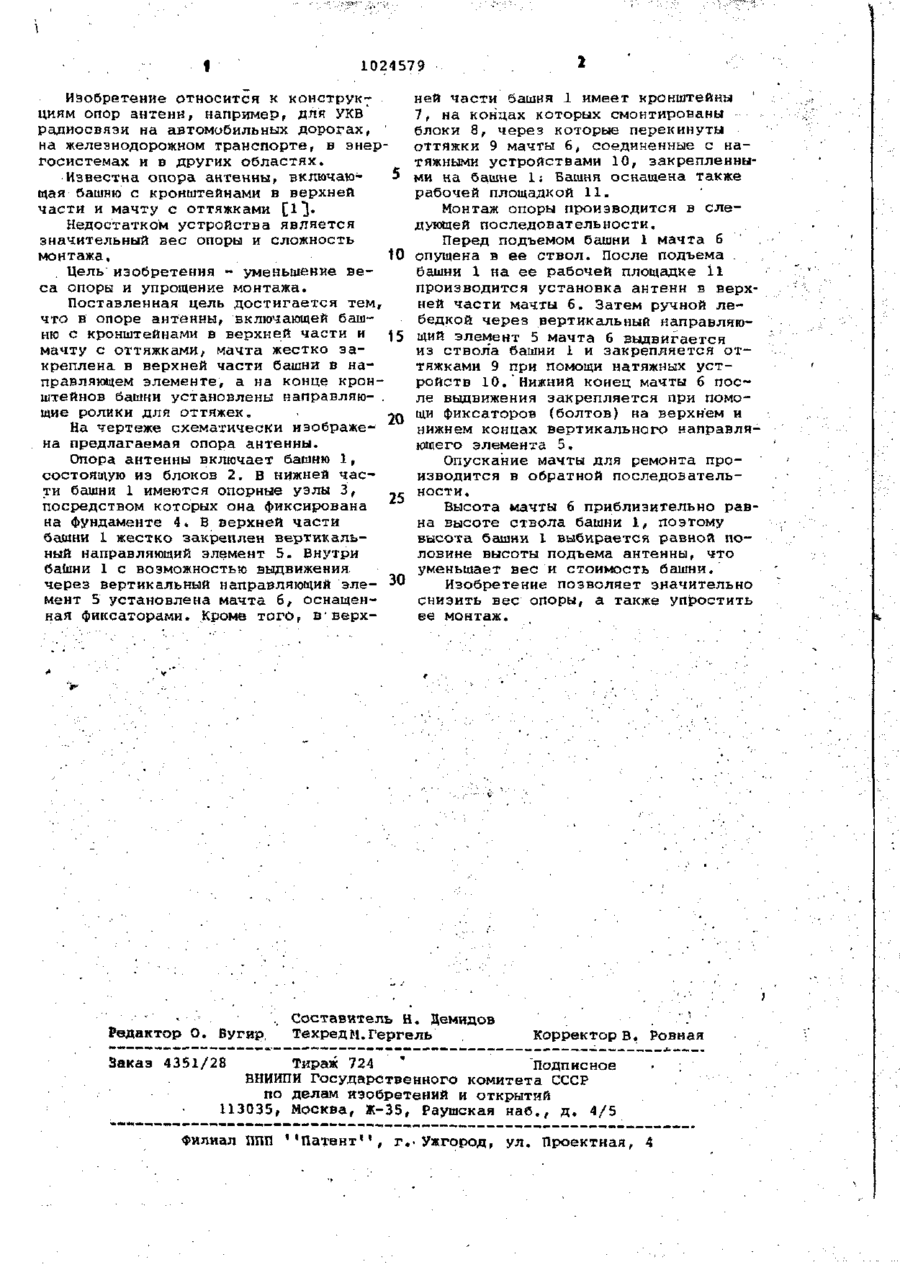

ОПОРА АНТЕННЫ, включающая > 1 башню с кронштейнами в верхней части и мачту с оттяжками, о т л и ч а ю щ а я с я тем, что, с целью уменьшения веса опоры и упрощения монтажа, мачта жестко закреплена в верхней части башни в направляющем элементе, а на конце кронштейнов башни установлены направляющие ролики для оттяжек. СО 1 1024579 Изобретение относится к конструкт циян опор антенн, например, для У В К радиосвязи на автомобильных дорогах, на железнодорожном транспорте, в энергосистемах и в других областях. Известна опора антенны, включающая башню с кронштейнами в верхней части и мачту с оттяжками [ і " ] . Недостатком устройства является значительный вес опоры и сложность монтажа, 10 Цель изобретения - уменьшение веса опоры и упрощение монтажа. Поставленная цель достигается тем, что в опоре антенны, включающей башн с кронштейнами в верхней части и ю 15 мачту с оттяжками, мачта жестко закреплена в верхней части башни в направляющем элементе, а на конце кронштейнов башни установлены направляю- . адие ролики для оттяжек. 20 На чертеже схематически изображена предлагаемая опора антенны. Опора антенны включает башню 1, состоящую из блоков 2. В нижней части башни 1 имеются опорные узлы 3 , 25 посредством которых она фиксирована на фундаменте 4* В верхней части башни 1 жестко закреплен вертикальный направляющий элемент 5. Внутри башни 1 с возможностью выдвижения через вертикальный направляющий эле- 30 мент 5 установлена мачта 6, оснащенная фиксаторами. Кроме того, в в е р х Редактор О. Бугир ней части башня 1 имеет кронштейны 7, на концах которых смонтированы блоки 8 f через которые перекинуты оттяжки 9 мачты 6, соединенные с натяжными устройствами 10, закрепленными на башне 1; Башня оснащена также рабочей площадкой 11. Монтаж опоры производится в следующей последовательности. Перед подъемом башни 1 мачта б опущена в ее ствол. После подъема башни 1 на ее рабочей площадке 11 производится установка антенн в верхней части мачты 6. Затем ручной лебедкой через вертикальный направляющий элемент 5 мачта 6 выдвигается из ствол'а башни 1 и закрепляется оттяжками 9 при помощи натяжных устройств 10. Нижний конец мачты 6 после выдвижения закрепляется при помощи фиксаторов (болтов) на верхнем и нижнем концах вертикального направляющего элемента 5. Опускание мачты для ремонта производится в обратной последовательности. Высота мачты 6 приблизительно равна высоте ствола башни 1, поэтому высота башни 1 выбирается равной половине высоты подъема антенны, что уменьшает вес и стоимость башни. Изобретение позволяет значительно снизить вес опоры, а также упростить ее монтаж. Составитель Н. Демидов Техред м. Гергель Корректор В, Ровная Заказ 4351/28 Тираж 724 * Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП '«Патент", г.. Ужгород, ул. Проектная, 4
