Формула / Реферат
1. Сходи, що включають сходинки, встановлені на з'єднаних між собою опорних модулях, які відрізняються тим, що кожний опорний модуль має видовжену форму, і ці модулі з'єднані між собою з можливістю повороту один відносно іншого за допомогою стержня, що проходить через два модулі, розташованих один над одним таким чином, що другий кінець нижнього модуля розташований під першим кінцем верхнього модуля.
2. Сходи за п. 1, які відрізняються тим, що кожний модуль містить два пласких елементи та два з'єднувальних елементи, при цьому з'єднувальні елементи розташовані вертикально і паралельно між пласкими та жорстко з'єднані з ними.
3. Сходи за п. 1 або 2, які відрізняються тим, що пласкі елементи виконані по формі овалу.
4. Сходи за п. 1 або 2, які відрізняються тим, що з'єднувальні елементи мають циліндричну форму.
5. Сходи за п. 1, які відрізняються тим, що модуль виконаний у вигляді набірної конструкції.
Текст

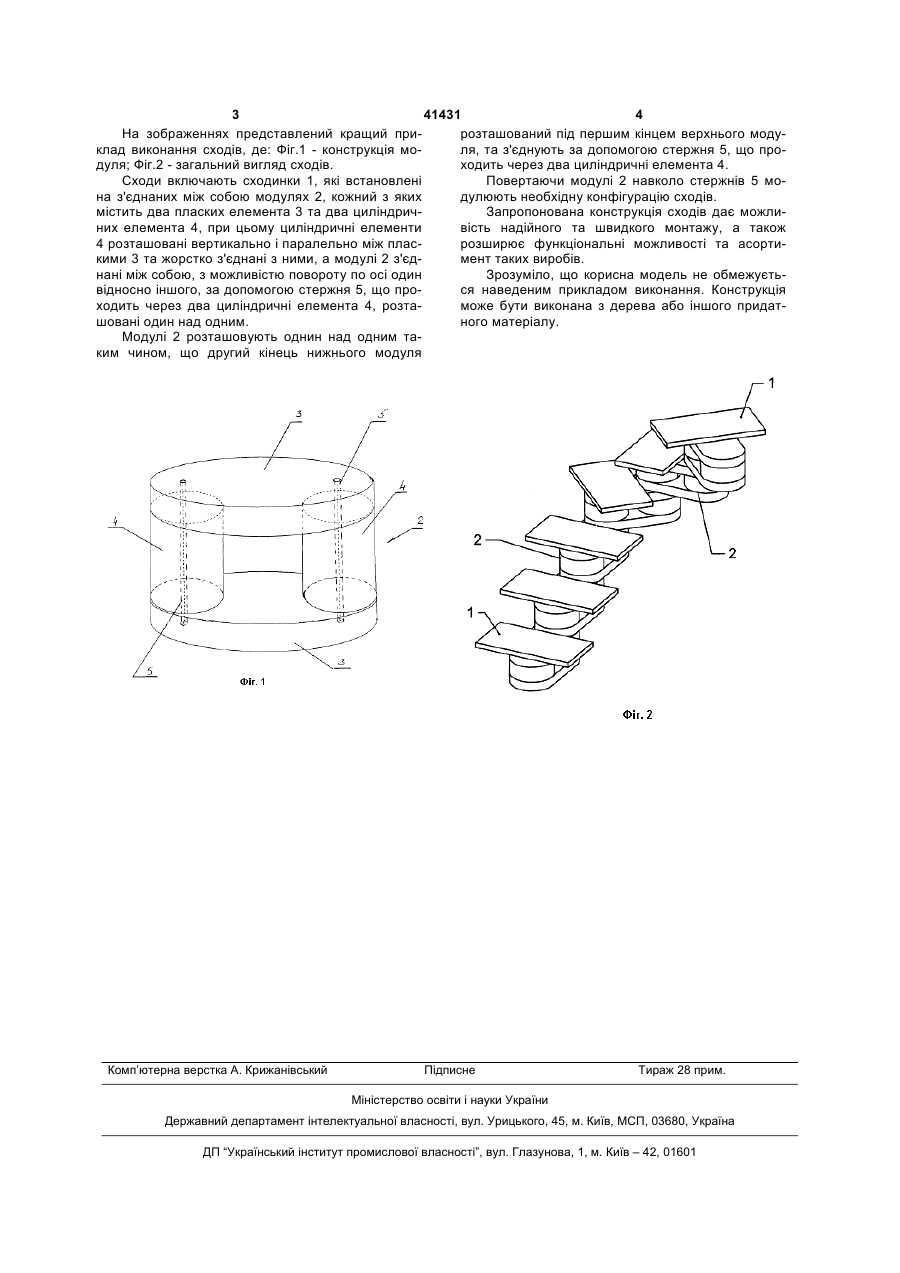

1. Сходи, що включають сходинки, встановлені на з'єднаних між собою опорних модулях, які відрізняються тим, що кожний опорний модуль має видовжену форму, і ці модулі з'єднані між собою з можливістю повороту один відносно іншого за допомогою стержня, що проходить через два 3 41431 4 На зображеннях представлений кращий прирозташований під першим кінцем верхнього модуклад виконання сходів, де: Фіг.1 - конструкція моля, та з'єднують за допомогою стержня 5, що продуля; Фіг.2 - загальний вигляд сходів. ходить через два циліндричні елемента 4. Сходи включають сходинки 1, які встановлені Повертаючи модулі 2 навколо стержнів 5 мона з'єднаних між собою модулях 2, кожний з яких дулюють необхідну конфігурацію сходів. містить два пласких елемента 3 та два циліндричЗапропонована конструкція сходів дає можлиних елемента 4, при цьому циліндричні елементи вість надійного та швидкого монтажу, а також 4 розташовані вертикально і паралельно між пласрозширює функціональні можливості та асортимент таких виробів. кими 3 та жорстко з'єднані з ними, а модулі 2 з'єдЗрозуміло, що корисна модель не обмежуєтьнані між собою, з можливістю повороту по осі один ся наведеним прикладом виконання. Конструкція відносно іншого, за допомогою стержня 5, що проходить через два циліндричні елемента 4, розтаможе бути виконана з дерева або іншого придатшовані один над одним. ного матеріалу. Модулі 2 розташовують однин над одним таким чином, що другий кінець нижнього модуля Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLadder
Автори англійськоюMyrhorodskyi Dmytro Volodymyrovych
Назва патенту російськоюЛестница
Автори російськоюМиргородский Дмитрий Владимирович
МПК / Мітки
МПК: E04F 11/00
Мітки: сходи
