Пристрій для спалювання твердого палива

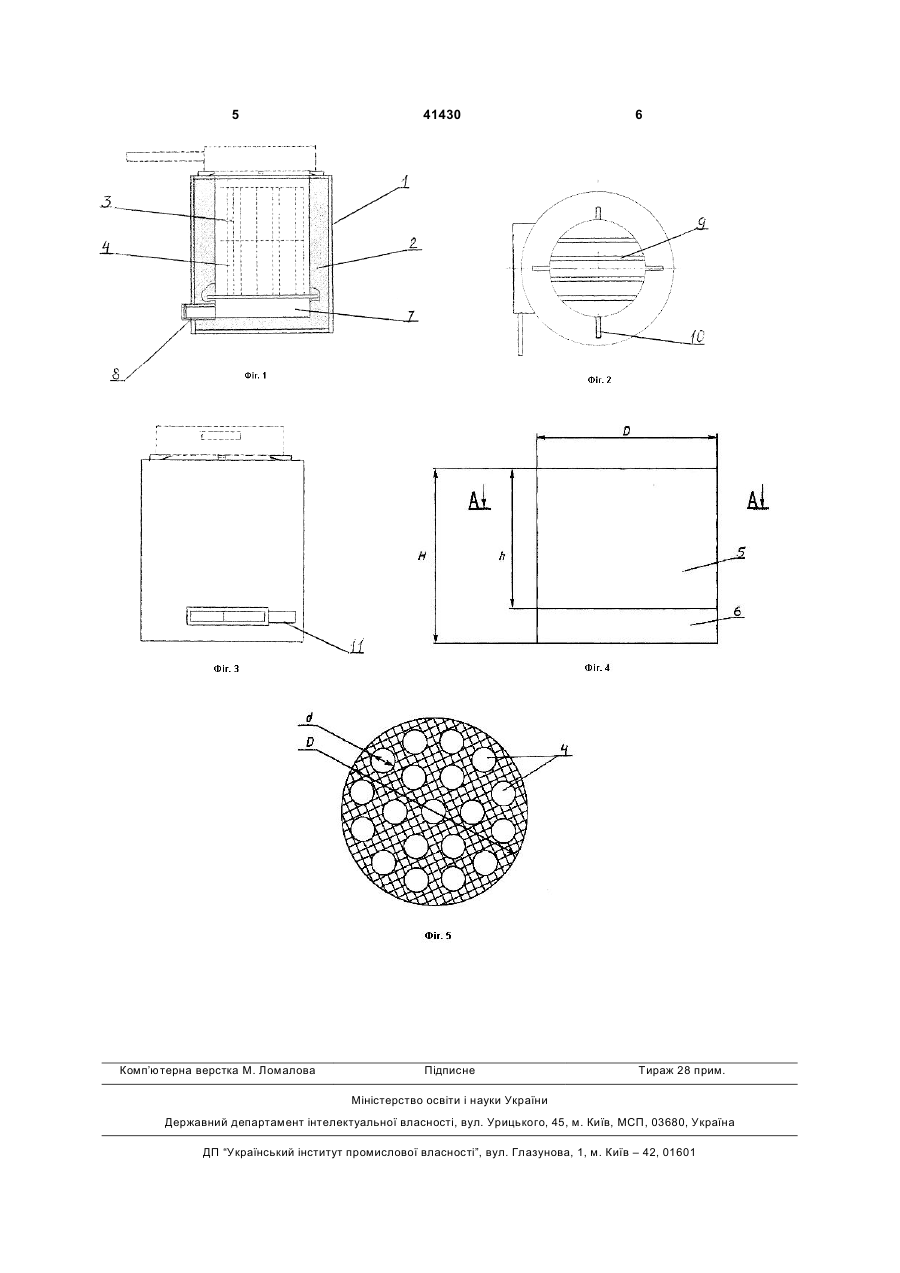

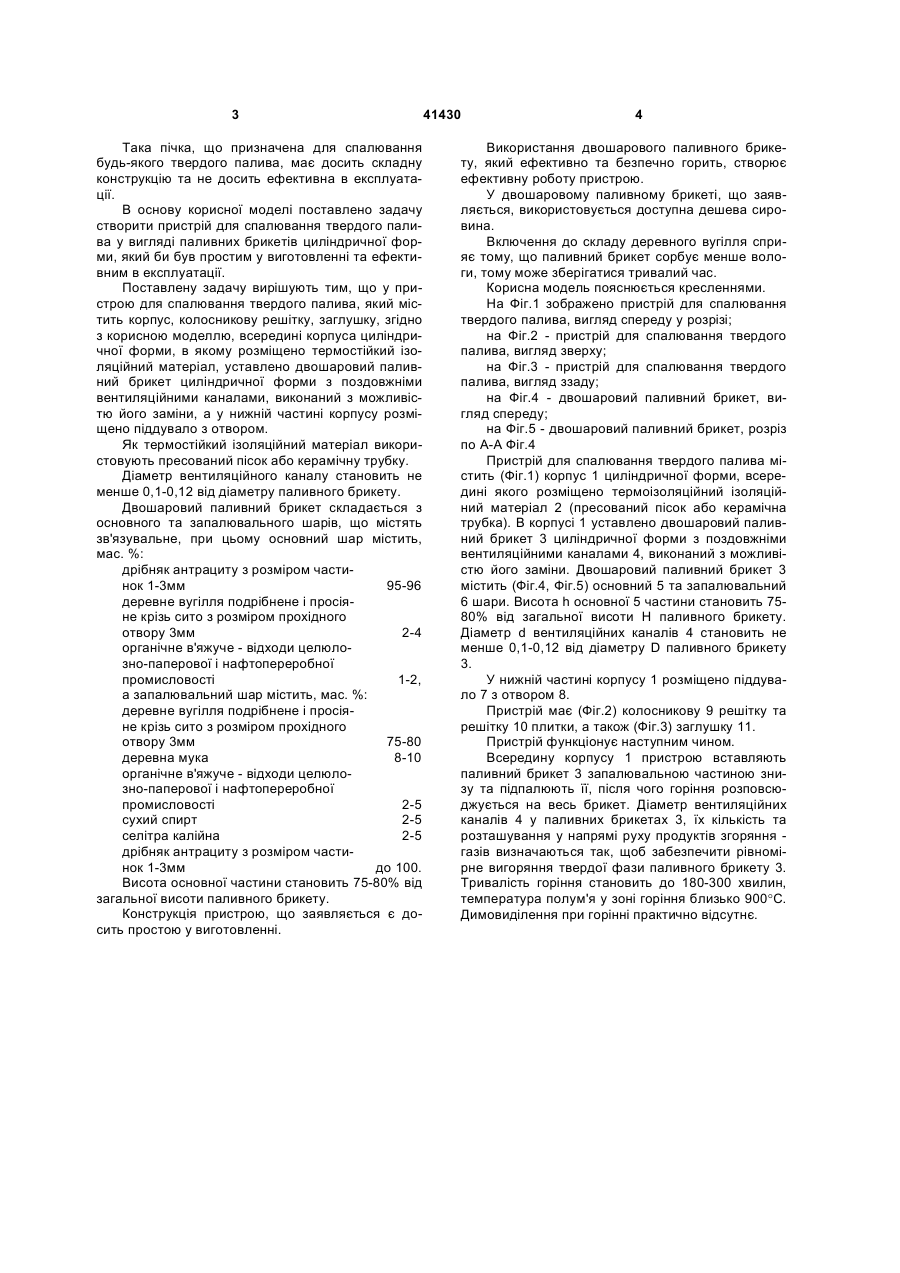

1. Пристрій для спалювання твердого палива, що містить корпус, колосникову решітку, заглушку, який відрізняється тим, що всередині корпуса циліндричної форми, в якому розміщено термостійкий ізоляційний матеріал, уставлено двошаровий паливний брикет циліндричної форми з поздовжніми вентиляційними каналами, виконаний з можливістю його заміни, а у нижній частині корпусу розміщено піддувало з отвором. 2. Пристрій за п. 1, який відрізняється тим, що як термостійкий ізоляційний матеріал використовують пресований пісок або керамічну трубку. 3. Пристрій за п. 1, який відрізняється тим, що діаметр вентиляційного каналу становить не менше 0,1-0,12 від діаметра паливного брикету. 4. Пристрій за п. 1, який відрізняється тим, що двошаровий паливний брикет складається з основного та запалювального шарів, що містять в'яжуче, при цьому основний шар містить, мас. %: U 2 (19) 1 3 Така пічка, що призначена для спалювання будь-якого твердого палива, має досить складну конструкцію та не досить ефективна в експлуатації. В основу корисної моделі поставлено задачу створити пристрій для спалювання твердого палива у вигляді паливних брикетів циліндричної форми, який би був простим у виготовленні та ефективним в експлуатації. Поставлену задачу вирішують тим, що у пристрою для спалювання твердого палива, який містить корпус, колосникову решітку, заглушку, згідно з корисною моделлю, всередині корпуса циліндричної форми, в якому розміщено термостійкий ізоляційний матеріал, уставлено двошаровий паливний брикет циліндричної форми з поздовжніми вентиляційними каналами, виконаний з можливістю його заміни, а у нижній частині корпусу розміщено піддувало з отвором. Як термостійкий ізоляційний матеріал використовують пресований пісок або керамічну трубку. Діаметр вентиляційного каналу становить не менше 0,1-0,12 від діаметру паливного брикету. Двошаровий паливний брикет складається з основного та запалювального шарів, що містять зв'язувальне, при цьому основний шар містить, мас. %: дрібняк антрациту з розміром части95-96 нок 1-3мм деревне вугілля подрібнене і просіяне крізь сито з розміром прохідного отвору 3мм 2-4 органічне в'яжуче - відходи целюлозно-паперової і нафтопереробної промисловості 1-2, а запалювальний шар містить, мас. %: деревне вугілля подрібнене і просіяне крізь сито з розміром прохідного отвору 3мм 75-80 деревна мука 8-10 органічне в'яжуче - відходи целюлозно-паперової і нафтопереробної промисловості 2-5 сухий спирт 2-5 селітра калійна 2-5 дрібняк антрациту з розміром частинок 1-3мм до 100. Висота основної частини становить 75-80% від загальної висоти паливного брикету. Конструкція пристрою, що заявляється є досить простою у виготовленні. 41430 4 Використання двошарового паливного брикету, який ефективно та безпечно горить, створює ефективну роботу пристрою. У двошаровому паливному брикеті, що заявляється, використовується доступна дешева сировина. Включення до складу деревного вугілля сприяє тому, що паливний брикет сорбує менше вологи, тому може зберігатися тривалий час. Корисна модель пояснюється кресленнями. На Фіг.1 зображено пристрій для спалювання твердого палива, вигляд спереду у розрізі; на Фіг.2 - пристрій для спалювання твердого палива, вигляд зверху; на Фіг.3 - пристрій для спалювання твердого палива, вигляд ззаду; на Фіг.4 - двошаровий паливний брикет, вигляд спереду; на Фіг.5 - двошаровий паливний брикет, розріз по А-А Фіг.4 Пристрій для спалювання твердого палива містить (Фіг.1) корпус 1 циліндричної форми, всередині якого розміщено термоізоляційний ізоляційний матеріал 2 (пресований пісок або керамічна трубка). В корпусі 1 уставлено двошаровий паливний брикет 3 циліндричної форми з поздовжніми вентиляційними каналами 4, виконаний з можливістю його заміни. Двошаровий паливний брикет 3 містить (Фіг.4, Фіг.5) основний 5 та запалювальний 6 шари. Висота h основної 5 частини становить 7580% від загальної висоти Н паливного брикету. Діаметр d вентиляційних каналів 4 становить не менше 0,1-0,12 від діаметру D паливного брикету 3. У нижній частині корпусу 1 розміщено піддувало 7 з отвором 8. Пристрій має (Фіг.2) колосникову 9 решітку та решітку 10 плитки, а також (Фіг.3) заглушку 11. Пристрій функціонує наступним чином. Всередину корпусу 1 пристрою вставляють паливний брикет 3 запалювальною частиною знизу та підпалюють її, після чого горіння розповсюджується на весь брикет. Діаметр вентиляційних каналів 4 у паливних брикетах 3, їх кількість та розташування у напрямі руху продуктів згоряння газів визначаються так, щоб забезпечити рівномірне вигоряння твердої фази паливного брикету 3. Тривалість горіння становить до 180-300 хвилин, температура полум'я у зоні горіння близько 900°С. Димовиділення при горінні практично відсутнє. 5 Комп’ютерна верстка М. Ломалова 41430 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
