Модуль для реалізації типових логічних формул

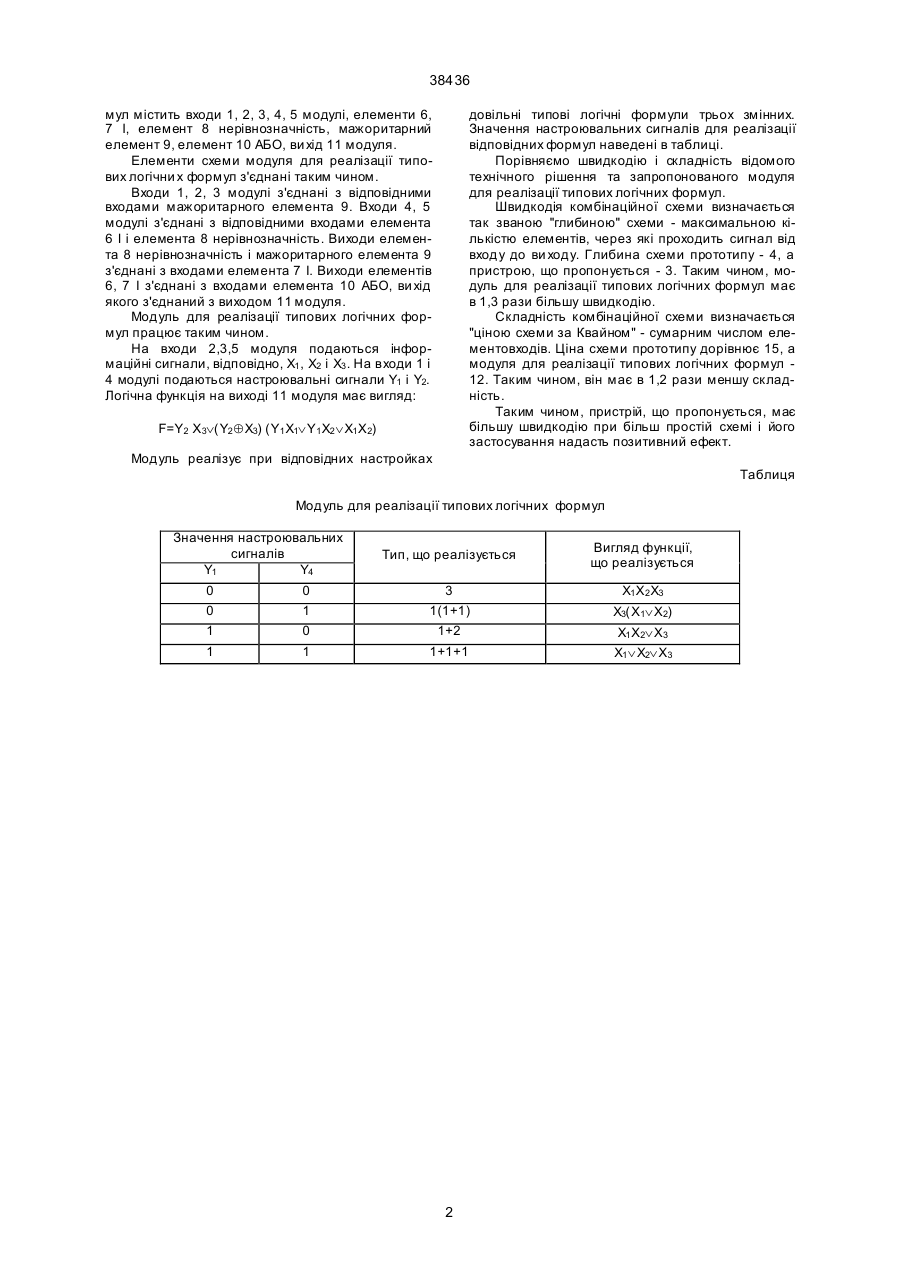

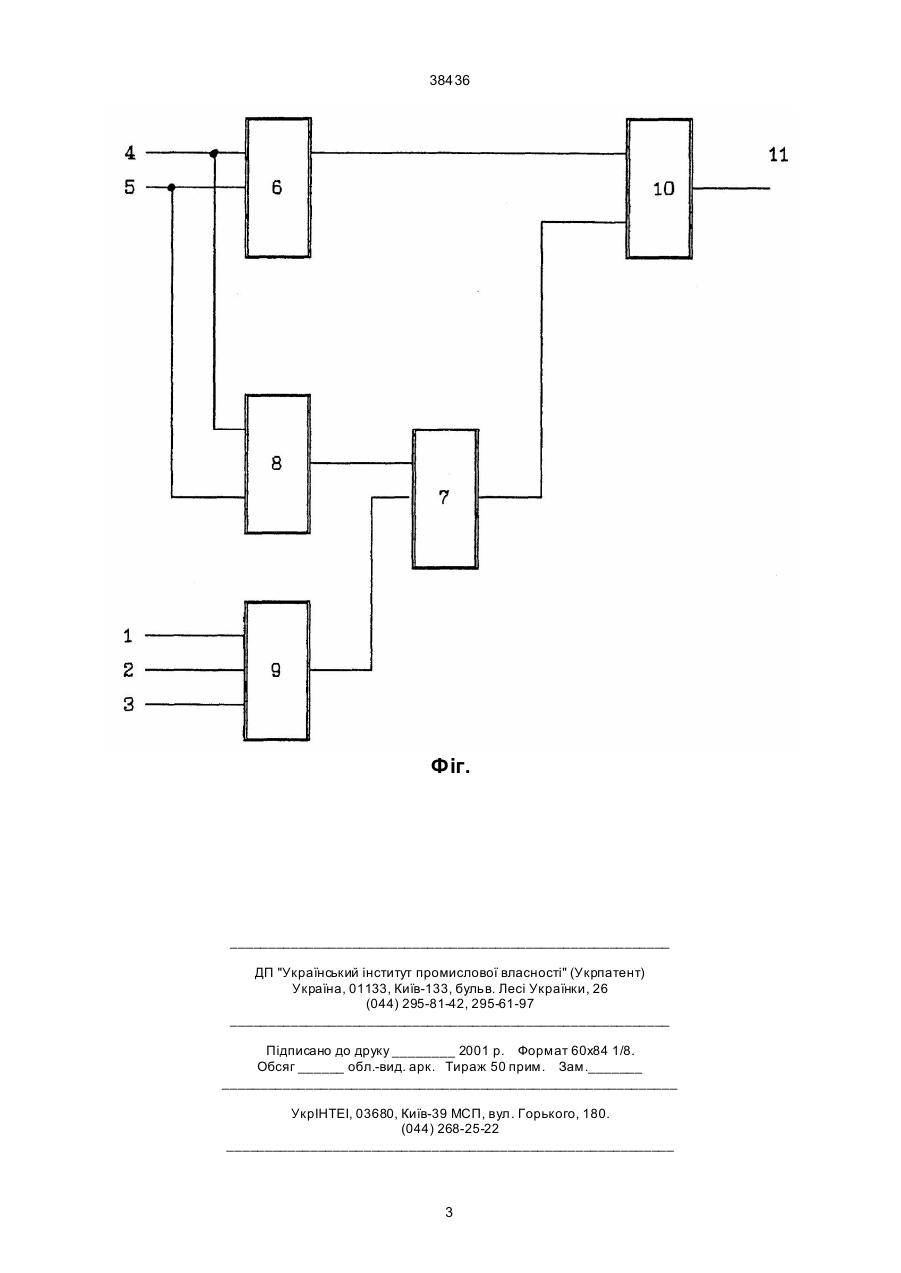

Модуль для реалізації типових логічних формул, який має у своєму складі перший, другий і третій інформаційні входи, перший і другий настроювальні входи, ви хід модуля, перший і другий елементи І, виходи яких з'єднані з входами елемента АБО, перший настроювальний вхід з'єдна 38436 мул містить входи 1, 2, 3, 4, 5 модулі, елементи 6, 7 І, елемент 8 нерівнозначність, мажоритарний елемент 9, елемент 10 АБО, ви хід 11 модуля. Елементи схеми модуля для реалізації типових логічни х формул з'єднані таким чином. Входи 1, 2, 3 модулі з'єднані з відповідними входами мажоритарного елемента 9. Входи 4, 5 модулі з'єднані з відповідними входами елемента 6 І і елемента 8 нерівнозначність. Виходи елемента 8 нерівнозначність і мажоритарного елемента 9 з'єднані з входами елемента 7 І. Виходи елементів 6, 7 І з'єднані з входами елемента 10 АБО, ви хід якого з'єднаний з виходом 11 модуля. Модуль для реалізації типових логічних формул працює таким чином. На входи 2,3,5 модуля подаються інформаційні сигнали, відповідно, X1 , Х2 і Х3 . На входи 1 і 4 модулі подаються настроювальні сигнали Y1 і Y2. Логічна функція на виході 11 модуля має вигляд: довільні типові логічні формули трьох змінних. Значення настроювальних сигналів для реалізації відповідних формул наведені в таблиці. Порівняємо швидкодію і складність відомого технічного рішення та запропонованого модуля для реалізації типових логічних формул. Швидкодія комбінаційної схеми визначається так званою "глибиною" схеми - максимальною кількістю елементів, через які проходить сигнал від входу до ви ходу. Глибина схеми прототипу - 4, а пристрою, що пропонується - 3. Таким чином, модуль для реалізації типових логічних формул має в 1,3 рази більшу швидкодію. Складність комбінаційної схеми визначається "ціною схеми за Квайном" - сумарним числом елементовходів. Ціна схеми прототипу дорівнює 15, а модуля для реалізації типових логічних формул 12. Таким чином, він має в 1,2 рази меншу складність. Таким чином, пристрій, що пропонується, має більшу швидкодію при більш простій схемі і його застосування надасть позитивний ефект. F=Y2 Х3Ú(Y2 ÅХ3) (Y1 X1ÚY1 X2 ÚX1 X2) Модуль реалізує при відповідних настройках Таблиця Модуль для реалізації типових логічних формул Значення настроювальних сигналів Y1 Y4 0 0 0 1 1 0 1 1 Тип, що реалізується 3 1(1+1) 1+2 1+1+1 2 Вигляд функції, що реалізується Х1 Х2 Х3 X3(X1ÚX2) X1 X2ÚХ3 X1 ÚX2ÚХ3 38436 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
