Двохопорний дуттьовий вентилятор
Номер патенту: 41441
Опубліковано: 25.05.2009
Автори: Аверкін Василь Валентинович, Ковтун Леонід Іванович, Зарапін Іван Леонідович, Сенькін Олександр Олексійович
Формула / Реферат
1. Двохопорний дуттьовий вентилятор, що містить робоче колесо з валом, один бік якого закріплений в підшипниковому вузлі на опорі, який відрізняється тим, що з іншого боку кінець вала додатково закріплений у підшипниковому вузлі на опорі, причому відстань між підшипниковими вузлами вибирають в інтервалі від 1000 до 1250 мм, а робоче колесо розташоване між ними.
2. Двохопорний дуттьовий вентилятор за п. 1, який відрізняється тим, що робоче колесо розташоване на однаковій відстані від підшипникових вузлів.
Текст

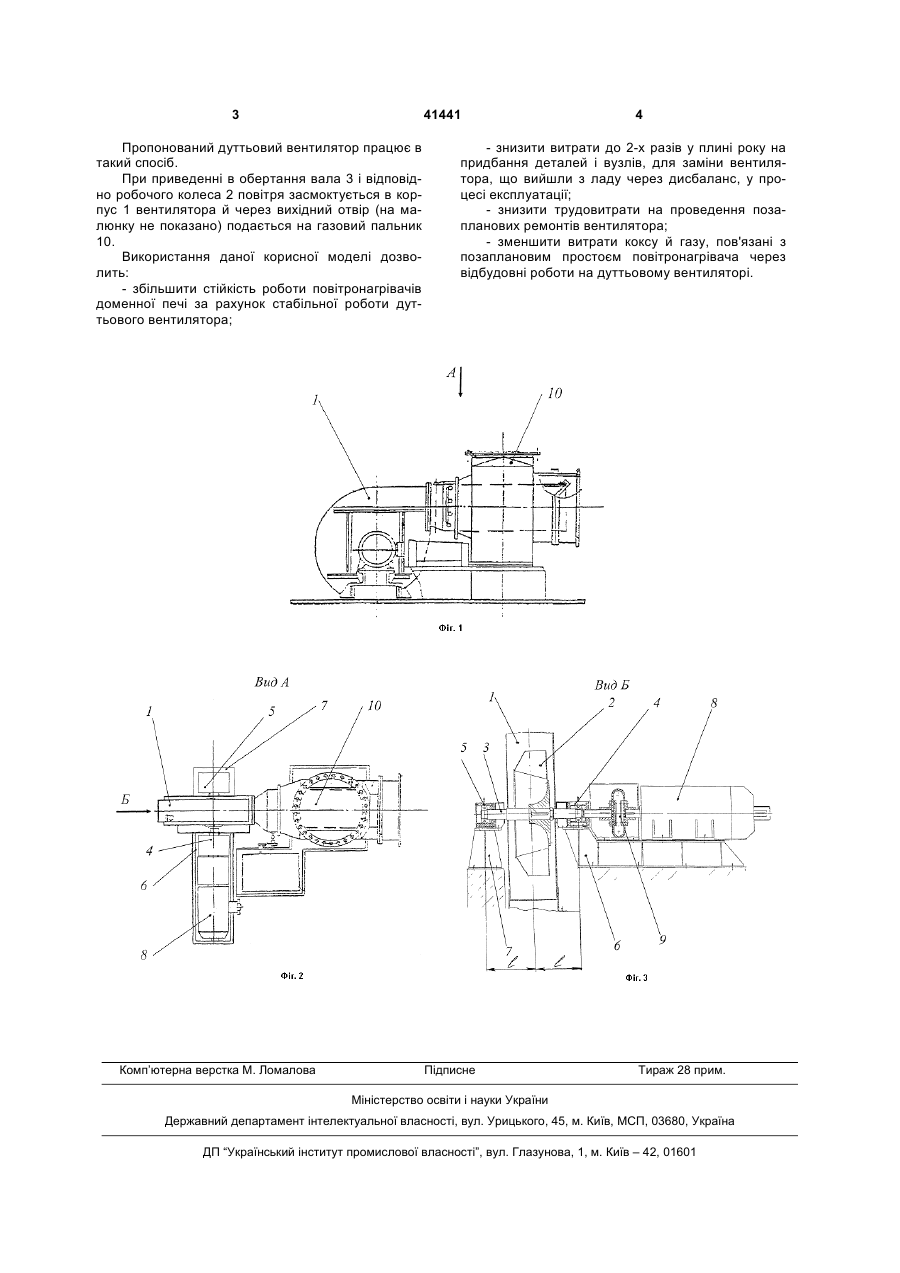

1. Двохопорний дуттьовий вентилятор, що містить робоче колесо з валом, один бік якого закріплений в підшипниковому вузлі на опорі, який відрізняється тим, що з іншого боку кінець вала додатково закріплений у підшипниковому вузлі на опорі, причому відстань між підшипниковими вузлами вибирають в інтервалі від 1000 до 1250мм, а робоче колесо розташоване між ними. 2. Двохопорний дуттьовий вентилятор за п. 1, який відрізняється тим, що робоче колесо розташоване на однаковій відстані від підшипникових вузлів. (19) (21) u200814126 (22) 08.12.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) СЕНЬКІН ОЛЕКСАНДР ОЛЕКСІЙОВИЧ, UA, АВЕРКІН ВАСИЛЬ ВАЛЕНТИНОВИЧ, UA, КОВТУН ЛЕОНІД ІВАНОВИЧ, UA, ЗАРАПІН ІВАН ЛЕОНІДОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ. ІЛЛІЧА", UA 3 41441 Пропонований дуттьовий вентилятор працює в такий спосіб. При приведенні в обертання вала 3 і відповідно робочого колеса 2 повітря засмоктується в корпус 1 вентилятора й через вихідний отвір (на малюнку не показано) подається на газовий пальник 10. Використання даної корисної моделі дозволить: - збільшити стійкість роботи повітронагрівачів доменної печі за рахунок стабільної роботи дуттьового вентилятора; Комп’ютерна верстка М. Ломалова 4 - знизити витрати до 2-х разів у плині року на придбання деталей і вузлів, для заміни вентилятора, що вийшли з ладу через дисбаланс, у процесі експлуатації; - знизити трудовитрати на проведення позапланових ремонтів вентилятора; - зменшити витрати коксу й газу, пов'язані з позаплановим простоєм повітронагрівача через відбудовні роботи на дуттьовому вентиляторі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTwo-support blower fan
Автори англійськоюSenkin Oleksandr Oleksiiovych, Averkin Vasyl Valentynovych, Kovtun Leonid Ivanovych, Zarapin Ivan Leonidovych
Назва патенту російськоюДвух опорный дутьевой вентилятор
Автори російськоюСенькин Александр Алексеевич, Аверкин Василий Валентинович, Ковтун Леонид Иванович, Зарапин Иван Леонидович
МПК / Мітки
МПК: F04D 25/00, F24F 7/00
Мітки: вентилятор, двохопорний, дуттьовий
