Вентилятор осьовий
Номер патенту: 744
Опубліковано: 15.03.2001
Автори: Косарєв Василь Васильович, Хоружий Олександр Миколайович, Костенко Володимир Анатолійович, Сенніков Віталій Федорович
Формула / Реферат

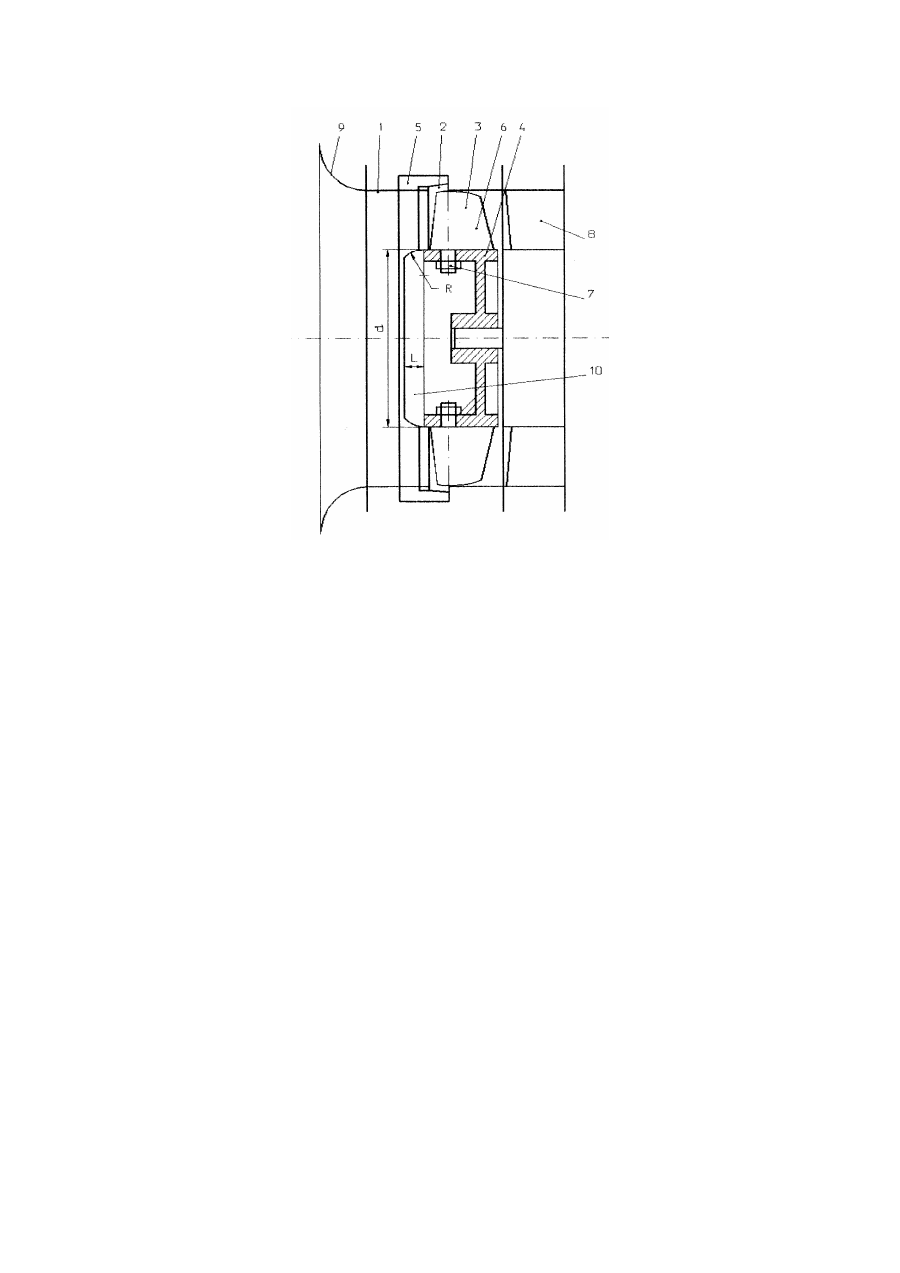

1 Вентилятор осьовий, що має циліндричний корпус з кільцевою камерою, обмеженою з боку проточної частини статорним кільцем, установлене в корпусі робоче лопатне колесо з поворотними лопатками, установленими на втулці, і розташовану в камері кільцеву решітку випрямних лопаток, які утворюють міжлопаткові канали, сполучені на вході і виході з проточною частиною, при цьому вихідні кромки решітки випрямних лопаток розташовані паралельно осі вентилятора і мають дугоподібну форму в радіальному перерізі, а угнутий бік вихідної ділянки кожної лопатки звернений до угнутого боку лопатки робочого колеса, вхідний колектор на вході в вентилятор, випрямний апарат, установлений в корпусі після робочого колеса, який відрізняється тим, що він виконаний з втулкою робочого колеса, оснащеною обтічником потоку на вході в колесо, який має форму тіла обертання з зовнішнім діаметром d, який дорівнює діаметру втулки, мінімальним радіусом скруглення R=0,1d і осьовою протяжністю в межах L=0,05...0,15d.
2. Вентилятор за п.1, який відрізняється тим, що має друге лопатне колесо.
Додаткова інформація
Назва патенту англійськоюAxial fan
Автори англійськоюSennikov Vitalii Fedorovych, Khoruzhyi Oleksandr Mykolaiovych, Kosariev Vasyl Vasyliovych, Kostenko Volodymyr Anatoliiovych
Назва патенту російськоюВентилятор осевой
Автори російськоюСенников Виталий Федорович, Хоружий Александр Николаевич, Косарев Василий Васильевич, Костенко Владимир Анатольевич
МПК / Мітки
МПК: F04D 27/02
Мітки: вентилятор, осьовий
Код посилання
