Турбіна гичкоріза
Номер патенту: 41457
Опубліковано: 25.05.2009
Автори: Кравченко Іван Євграфович, Осуховський Володимир Михайлович
Формула / Реферат
Турбіна гичкоріза, що містить вертикальний вал з основою, до якого закріплені лопаті для відведення гички, яка відрізняється тим, що лопаті виконані плоскими з трьох частин, де перша частина, яка знаходиться біля основи турбіни, розташована під меншим кутом до осі вала, друга частина виконана трикутної форми і розташована під більшим кутом до осі вала у порівнянні з попередньою, а третя частина розташована паралельно до осі вала, причому над третьою частиною лопатей встановлено суцільний горизонтальний диск, діаметр якого є більшим, ніж діаметр обертання периферії третіх частин лопатей.
Текст

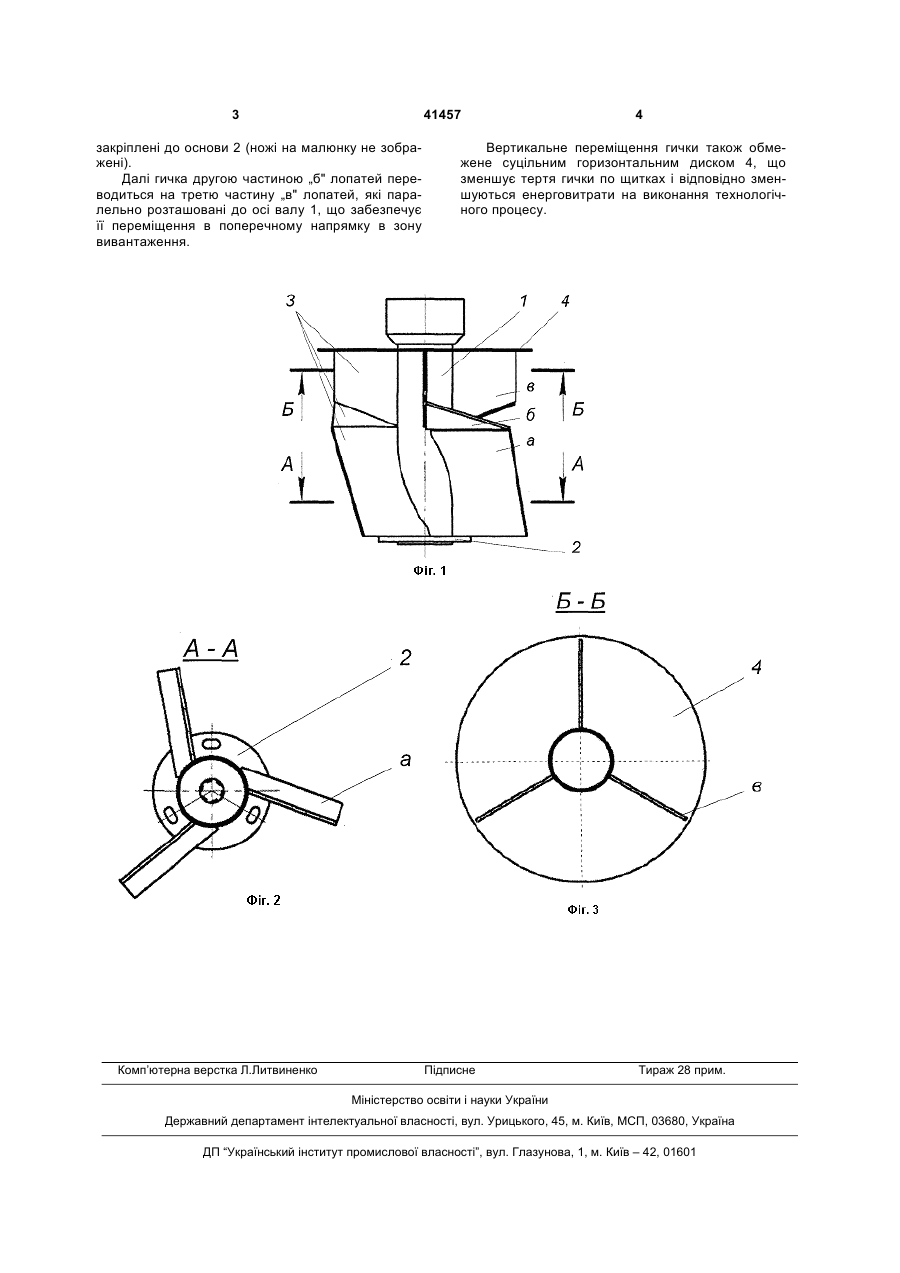

Турбіна гичкоріза, що містить вертикальний вал з основою, до якого закріплені лопаті для відведення гички, яка відрізняється тим, що лопаті 3 41457 закріплені до основи 2 (ножі на малюнку не зображені). Далі гичка другою частиною „б" лопатей переводиться на третю частину „в" лопатей, які паралельно розташовані до осі валу 1, що забезпечує її переміщення в поперечному напрямку в зону вивантаження. Комп’ютерна верстка Л.Литвиненко 4 Вертикальне переміщення гички також обмежене суцільним горизонтальним диском 4, що зменшує тертя гички по щитках і відповідно зменшуються енерговитрати на виконання технологічного процесу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTop cutter turbine
Автори англійськоюOsukhovskyi Volodymyr Mykhailovych, Kravchenko Ivan Yehrafovych
Назва патенту російськоюТурбина ботвореза
Автори російськоюОсуховский Владимир Михайлович, Кравченко Иван Евграфович
МПК / Мітки
МПК: A01D 23/02
Код посилання
