Регулюючий клапан
Номер патенту: 41491
Опубліковано: 25.05.2009
Автори: Губенок Олександр Ігорович, Чебаненко Констянтин Іванович
Формула / Реферат
Регулюючий клапан, що містить основу з корпусом, запірний орган із пружиною, який відрізняється тим, що на корпусі додатково встановлений електромагніт, якір якого споряджений жорстко встановленим диском, що з'єднується із запірним органом.
Текст

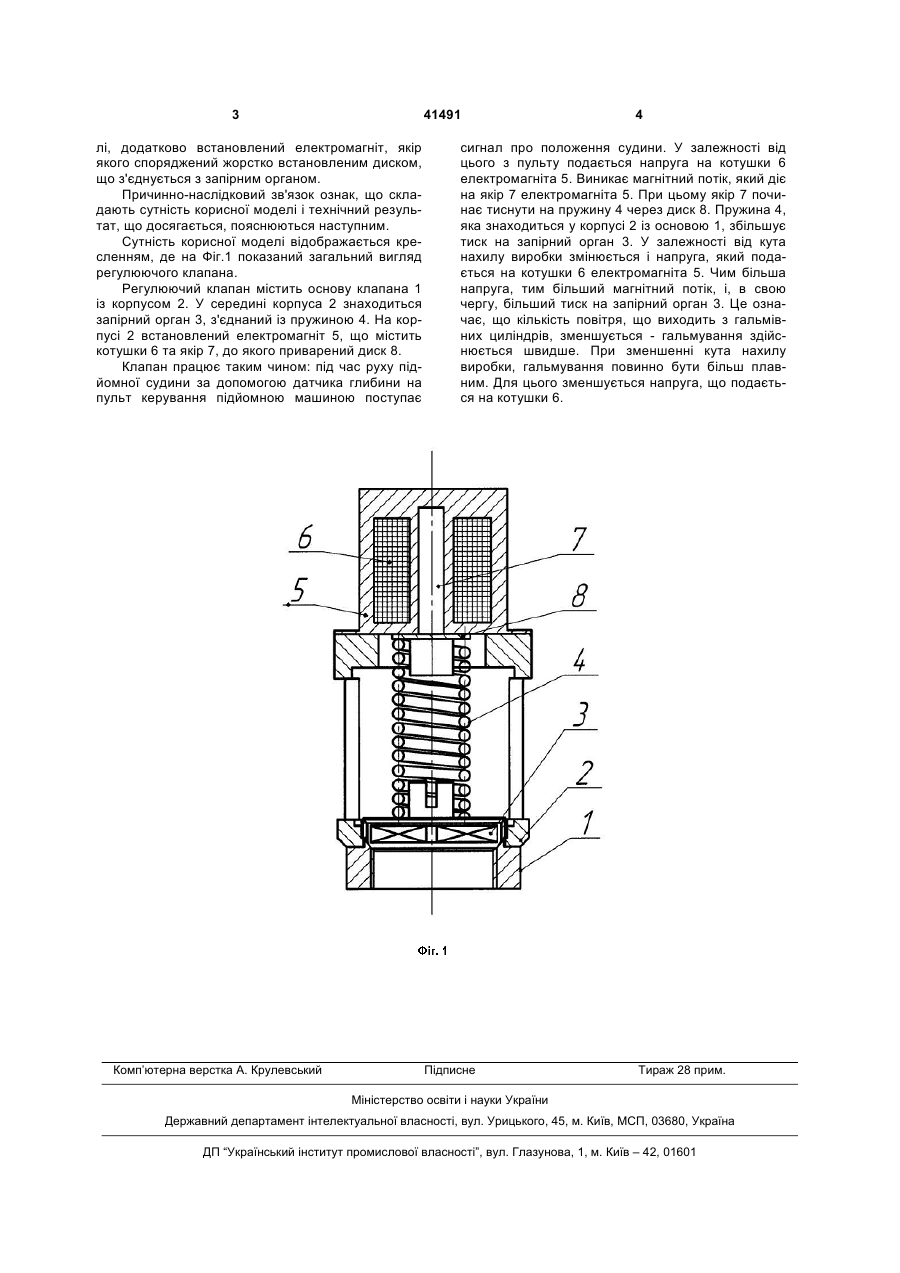

Регулюючий клапан, що містить основу з корпусом, запірний орган із пружиною, який відрізняється тим, що на корпусі додатково встановлений електромагніт, якір якого споряджений жорстко встановленим диском, що з'єднується із запірним органом. (19) (21) u200814444 (22) 15.12.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ГУБЕНОК ОЛЕКСАНДР ІГОРОВИЧ, UA, ЧЕБАНЕНКО КОНСТЯНТИН ІВАНОВИЧ, UA (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ 3 41491 лі, додатково встановлений електромагніт, якір якого споряджений жорстко встановленим диском, що з'єднується з запірним органом. Причинно-наслідковий зв'язок ознак, що складають сутність корисної моделі і технічний результат, що досягається, пояснюються наступним. Сутність корисної моделі відображається кресленням, де на Фіг.1 показаний загальний вигляд регулюючого клапана. Регулюючий клапан містить основу клапана 1 із корпусом 2. У середині корпуса 2 знаходиться запірний орган 3, з'єднаний із пружиною 4. На корпусі 2 встановлений електромагніт 5, що містить котушки 6 та якір 7, до якого приварений диск 8. Клапан працює таким чином: під час руху підйомної судини за допомогою датчика глибини на пульт керування підйомною машиною поступає Комп’ютерна верстка А. Крулевський 4 сигнал про положення судини. У залежності від цього з пульту подається напруга на котушки 6 електромагніта 5. Виникає магнітний потік, який діє на якір 7 електромагніта 5. При цьому якір 7 починає тиснути на пружину 4 через диск 8. Пружина 4, яка знаходиться у корпусі 2 із основою 1, збільшує тиск на запірний орган 3. У залежності від кута нахилу виробки змінюється і напруга, який подається на котушки 6 електромагніта 5. Чим більша напруга, тим більший магнітний потік, і, в свою чергу, більший тиск на запірний орган 3. Це означає, що кількість повітря, що виходить з гальмівних циліндрів, зменшується - гальмування здійснюється швидше. При зменшенні кута нахилу виробки, гальмування повинно бути більш плавним. Для цього зменшується напруга, що подається на котушки 6. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
