Роторна машина

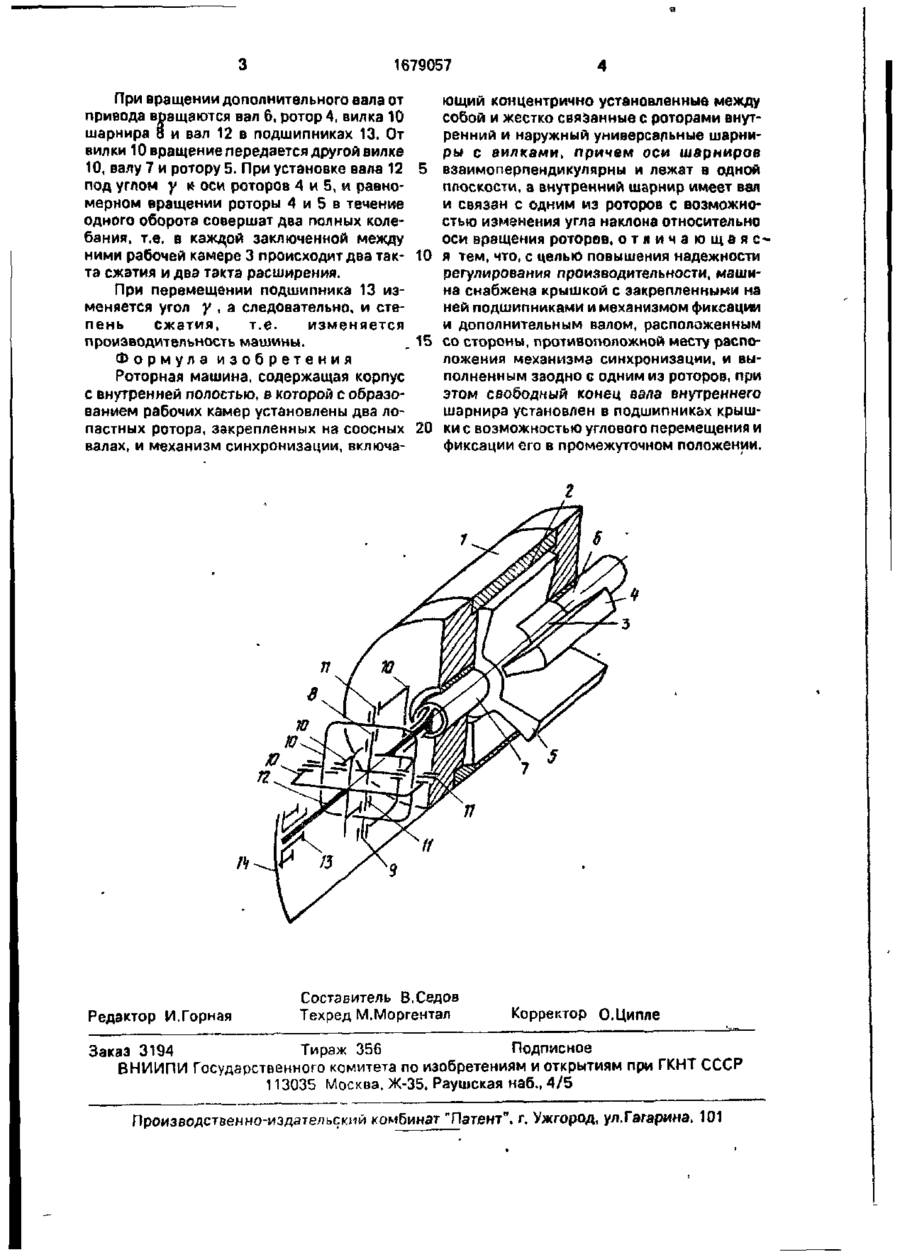

Изобретение относится к роторным машинам и может быть использовано в машинах объемного типа. С целью повышения надежности регулирования производительности машина, содержащая корпус 1 с внутр е н н е й полостью 2, в к о т о р о й с образованием рабочих камер 3 установлены лопастные роторы 4 и 5, закрепленные на соосных валах б и 7, и механизм синхронизации, включающий концентрично установленные между собой и жестко связанные с роторами 4 и 5 внутренний 8 и наружный 9 универсальные шарниры с вилками 10, оси 11 шарниров 8 и 9 взаимно перпендикулярны и лежат в одной плоскости. При этом внутренний шарнир 8 снабжен валом 12 и связан с одним из роторов 4, 5 с возможностью изменения угпа наклона относительно оси вращения роторов 4 и 5.Машина снабжена дополнительным валом, расположенным со стороны, противоположной месту расположения механизма синхронизации и выполненным заодно с одним из роторов. Свободный конец вала 12 внутреннего шарнира 8 установлен в подшипниках 13 крышки 14 с возможностью углового перемещения и фиксации его в промежуточном положении. 1 ил. Изобретение относится к машиностроению, в маетности к роторным машинам, и может быть использовано в машинах объемного типа. Цель изобретения - повышение надежности регулирования производительности машины. На чертеже приведена принципиальная схема роторной машины. Роторная машина содержит корпус 1 с внутренней полостью 2, в которой с образованием рабочих камер 3 установлены два лопастных ротора 4 и 5, закрепленных на соосных валах 6 и 7, и механизм1 синхронизации.шключающий концентрично установленные между собйй и жестко связанные с роторами 4 и 5 внутренний 8 и наружный 9 универсальные шарниры с вилками 10, оси 11 шарниров В и 9 взэимоперпендмкулярны и лежат в одной плоскости, при этом внутренний шарнир 8 снабжен валом 12 и связан с одним из роторов 4 или 5 с возможностью изменения угла наклона относительно оси вращения роторов 4 и 5 Машина снабжена дополнительным валом, расположенным со стороны, противоположной месту расположения механизма синхронизации, и выполненным заодно с одним из роторов. При этом свободный конец вала 12 внутреннего шарнира 8 установлен в подшипниках 13 крышки 14 с возможностью углового перемещения-и фиксации его в промежуточном положении. Машина работает следующим образом. (71) всесоюзный научно-исследовательский институт винограда м продуктов его переработки "Магарач" (72) М М.Матюшкин (53) 621.662(088 8) (56) Патент США Ns 3333546, кп. 418-35, 1967. t I' с 1679057 При вращении дополнительного вала от привода впащаются вал б, ротор 4, вилка 10 шарнира 8 и вал 12 в подшипниках 13. От вилки 10 вращение передается другой вилке 10, валу 7 и ротору 5. При установке вала 12 5 под углом у к оси роторов 4 и 5, и равномерном вращении роторы 4 и 5 в течение одного оборота совершат два полных колебания, т.е. в каждой заключенной между ними рабочей камере 3 происходит два так- 10 та сжатия и два такта расширения. При перемещении подшипника 13 изменяется угол у , а следовательно, и степень сжатия, т.е. изменяется производительность машины. . 15 Формула изобретения Роторная машина, содержащая корпус с внутренней полостью, е которой с образованием рабочих камер установлены два лопастных ротора, закрепленных на соосных 20 валах, и механизм синхронизации, включа ющий концентрично установленные между собой и жестко связанные с роторами внутренний и наружный универсальные шарниры с вилками, причем оси шарниров взаимоперпендикулярны и лежат в одной плоскости, а внутренний шарнир имеет вал и связан с одним из роторов с возможностью измзнения угла наклона относительно оси вращения роторов, о т л и ч а ю щ а я с* я тем, что, с целый повышения надежности регулирования производительности, машина снабжена крышкой с закрепленными на ней подшипниками и механизмом фиксации и дополнительным валом, расположенным со стороны, противоположной месту расположения механизма синхронизации, и выполненным заодно с одним из роторов, при этом свободный конец аапа внутреннего шарнира установлен в подшипниках крышки с возможностью углового перемещения и фиксации его в промежуточном положении. 11 11 Редактор И.Горная Составитель В.Седов Техред М.Моргентал Корректор О.Ципле Заказ 3194 Тираж 356 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
