Спиценатягувач

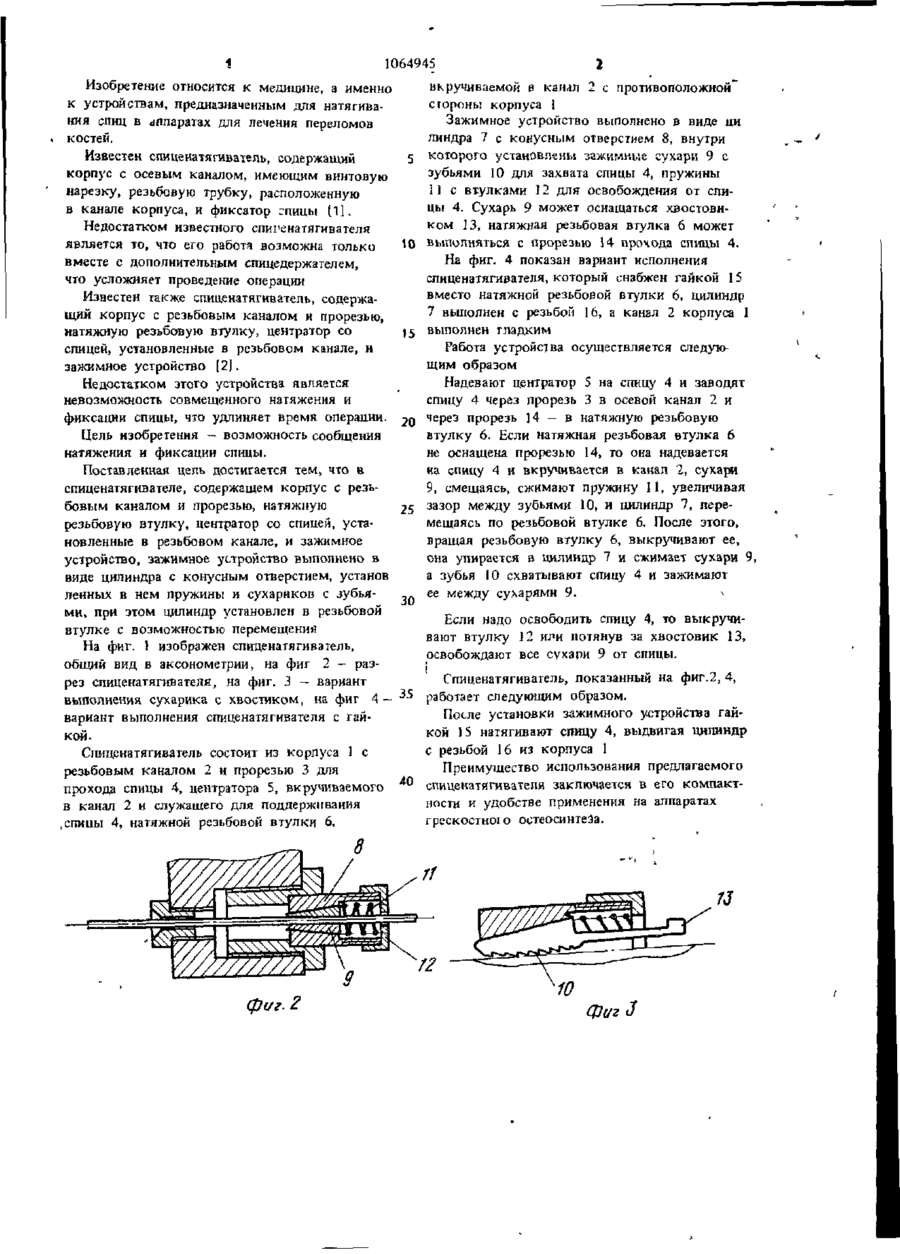

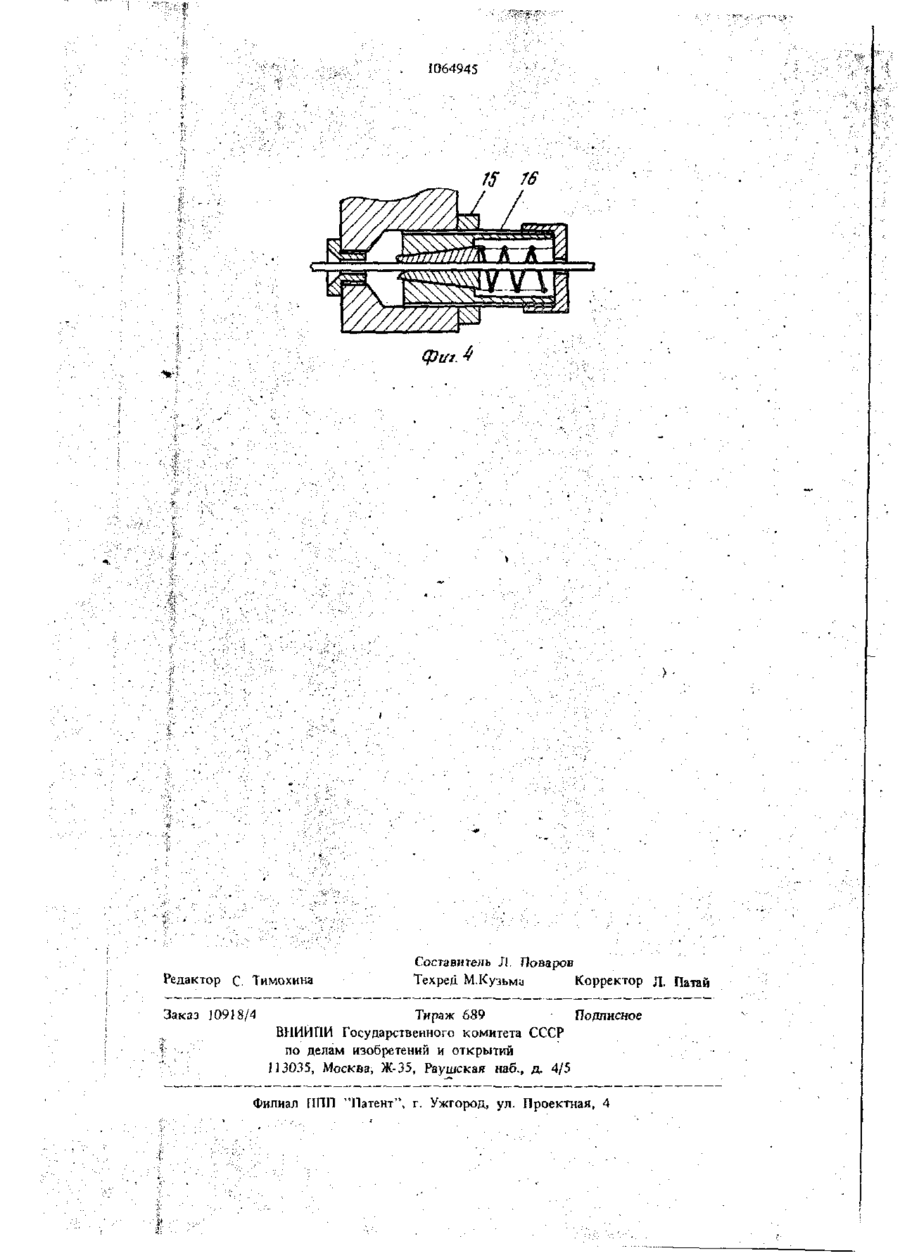

СПИЦЕНАТЯГИВАТЕЛЬ, содержащий корпус с резьбовым каналом и прорезью, натяжную резьбовую втулку, центратор со спицей, установленные в резьбовом канале, и зажимное устройство, о т л и ч а ю щ и й с я тем, что, с целью возможности совмещения натяжения и фиксации спицы, зажимное устройство выполнено в виде цилиндра с конусным отверстием, установленных в нем пружины и сухариков с зубьями, при этом цилиндр установлен в резьбовой втулке1 с возможностью перемещения. о ••£> 1 1064945 Изобретение относится к медицине, а именно к устройствам, предназначенным для натягивания спиц в аппаратах для лечения переломов костей. Известен спиценатягиватепь, содержащий корпус с осевым каналом, имеющим винтовую нарезку, резьбовую трубку, расположенную в канале корпуса, и фиксатор лшцы [1], Недостатком известного спигенатягивателя является то, что его работа возможна только вместе с дополнительным спице держа тел ем, что усложняет проведение операции Известен также сшщенатягиватель, содержащий корпус с резьбовым каналом и прорезью, натяжную резьбовую втулку, центратор со спицей, установленные в резьбовом канале, и зажимное устройство [2]. Недостатком этого устройства является невозможность совмещенного натяжения и фиксации спицы, что удлиняет время операции. Цель изобретения - возможность сообщений натяжения и фиксации спицы. Поставленная цель достигается тем, что в спиценатягивателе, содержащем корпус с резьбовым каналом и прорезью, натяжную резьбовую втулку, центратор со спицей, установленные в резьбовом канале, и зажимное устройство, зажимное устройство выполнено в виде цилиндра с конусным отверстием, установ ленных в нем пружины и сухариков с зубьями, при этом цилиндр установлен в резьбовой втулке с возможностью перемещения На фиг. 1 изображен спиценатягиватель, общий вид в аксонометрии, на фиг 2 - разрез спиценатягивателя, на фиг. 3 — вариант выполнения сухарика с хвостиком, на фиг 4 вариант выполнения спиценатягивателя с гайкой. Спиценатягиватель состоит из корпуса 1 с резьбовым каналом 2 и прорезью 3 для прохода спицы 4, центратора 5, вкручиваемого в канал 2 и служащего для поддерживания ,спицы 4, натяжной резьбовой втулки 6. фиг. 2 5 10 15 2 п 25 30 вкручиваемой в канал с противоположной стороны корпуса 1 Зажимное устройство выполнено в виде ци линдра 7 с конусным отверстием 8, внутри которого установлены зажимные сухари 9 с зубьями 10 для захвата спицы 4, пружины 31 с вт-улками 12 для освобождения от спицы 4. Сухарь 9 может оснащаться хвостовиком 13, натяжная резьбовая втулка 6 может выполняться с прорезью 14 прохода спицы 4. На фиг. 4 показан вариант исполнения спиценатягивателя, который снабжен гайкой 15 вместо натяжной резьбовой втулки 6, цилиндр 7 выполнен с резьбой 16, а канал 2 корпуса 1 выполнен гладким Работа устройства осуществляется следующим образом Надевают центратор 5 на спицу 4 и заводят спицу 4 через прорезь 3 в осевой канал 2 и через прорезь 14 — в натяжную резьбовую втулку 6. Если натяжная резьбовая втулка 6 не оснащена прорезью 14, то она надевается на спицу 4 и вкручивается в канал 2, сухари 9, смещаясь, сжимают пружину 11, увеличивая зазор между зубьями 10, и цилиндр 7, перемещаясь по резьбовой втулке 6. После этого, вращая резьбовую втулку 6, выкручивают ее, она упирается в цилиндр 7 и сжимает сухари 9, а зубья 10 схватывают спицу 4 и зажимают ее между сухарями 9. Если надо освободить спицу 4, то выкручивают втулку 12 и-пи потянув за хвостовик 13, освобождают все сухари 9 от спицы. Спиценатягивагель, показанный на фиг.2, 4, работает следующим образом. После установки зажимного устройства гайкой 15 натягивают спицу 4, выдвигая цилиндр с резьбой 3 6 из корпуса 1 Преимущество использования предлагаемого 40 спицекатягивателя заключается в его компактности и удобстве применения на аппаратах грескостною остеосинтеза. 3 5 Фиг J I064945 /5 Г6 фиг. Редактор С. Тимохина Заказ 109} 8/4 1 Составитель Л. Поваров Техред М.Кузьма Корректор Л. Патан Тираж 689 Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
