Формула / Реферат

1. Поршневая машина, содержащая корпус, поршень, установленный в корпусе с образованием рабочих полостей и связанный с поперечным валом, на концах которого закреплены ролики, одни из которых - с возможностью взаимодействия с прямолинейным пазом, выполненным в неподвижном стакане, соединенным с корпусом, а другие - с криволинейным пазом, выполненным на внутренней поверхности подвижной втулки, соединенной с выходным валом, установленным в корпусе на подшипниках, о т л и ч а ю щ а я с я тем, что, с целью уменьшения габаритов и улучшения герметичности, поршень выполнен бесштоковым с приливом с одного торца, стакан установлен внутри поворотной втулки, которая размещена в общем корпусе с поршнем, причем по перечный вал установлен в приливе поршня с возможностью поворота в продольной плоскости машины.

2. Машина по п. 1, о т л и ч а ю щ а я с я тем, что по меньшей мере один ролик из двух взаимодействующих с криволинейным пазом в подвижной втулке, установлен на поперечном вале эксцентрично.

Текст

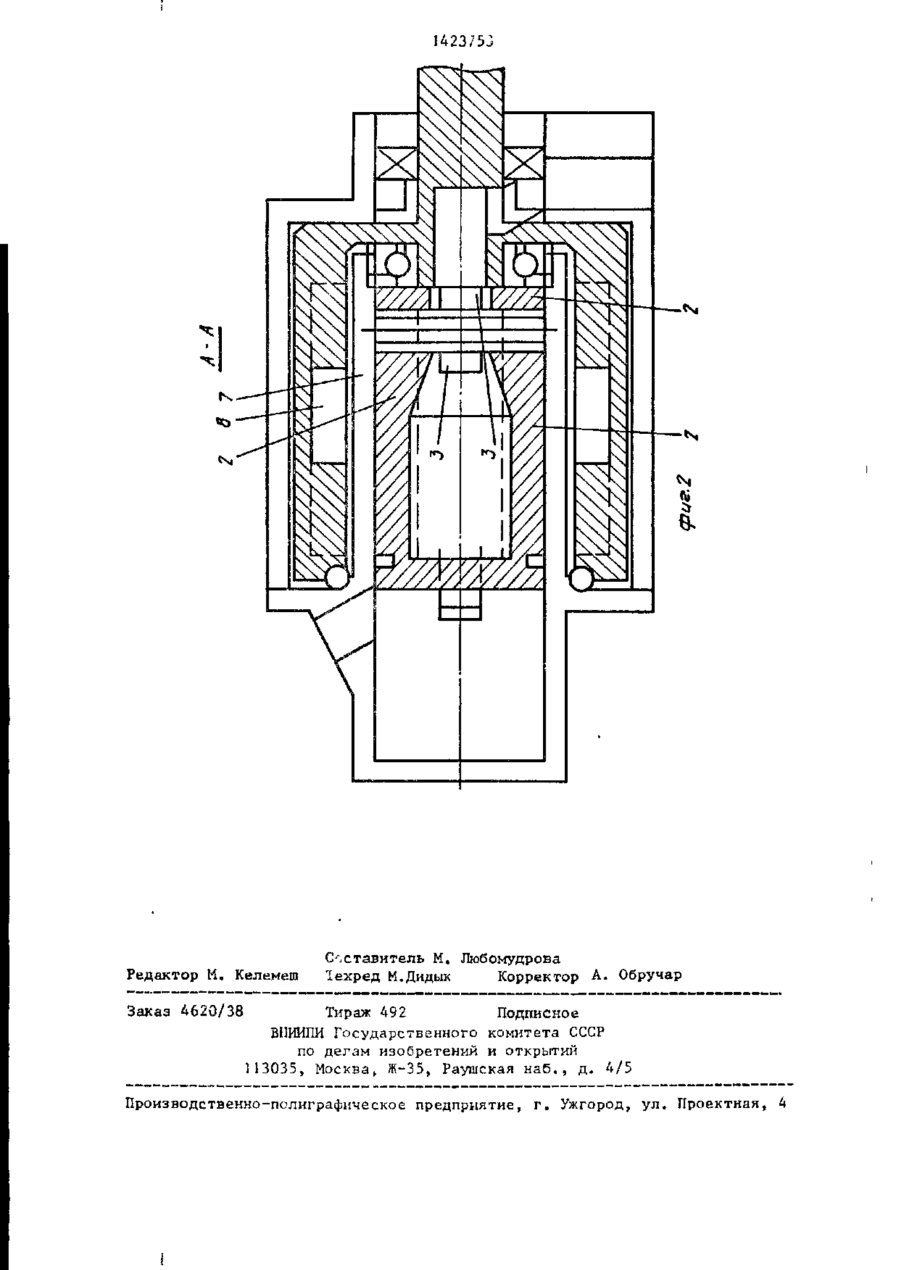

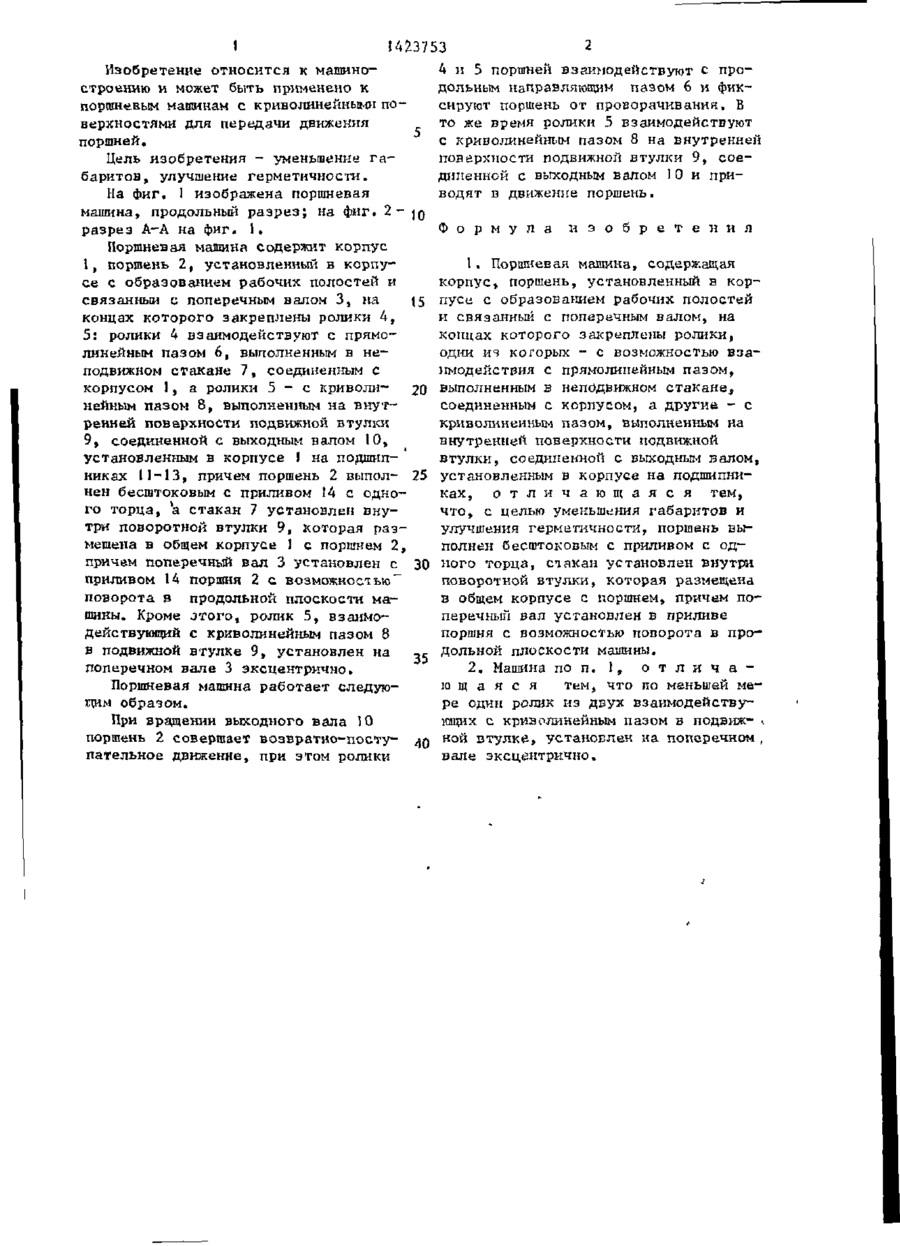

Изобретение м.б, использовано в машинах с криволинейными поверхностями для передачи движения поршней. Цель изобретения - уменьшение габаритов, улучшение герметичности машины. Поршень 2 установлен в корпусе 1 с образованием рабочих полостей, связан с поперечным валом 3 и выполнен бесштоковым с приливом 14 с одного торца. Вал 3 установлен в приливе поршня с возможностью поворота в продоль8 , ной плоскости машины. Б неподвижном стакане, соединенном с корпусом 1 и установленном внутри подвижной втулки 9, выполнен прямолинейный паз 6, Втулка 9 соединена с выходным валок 10, установленным в корпусе на подшипниках, и размещена в общем корпусе с поршнем. На внутренней поверхности втулки 9 выполнен криволинейный паз 8. На концах вала 3 закреплены ролики 4, 5. Ролики 4 закреплены с возможностью взаимодействия с пазом 6 ? а ролики 5 - е пазом 8, причем последние м.б. установлены на валу ' 3 эксцентрично. Ролики 4 взаимодействуют с пазом 6 и фиксируют поршень от проворачивания. Ролики 5 приводят в движение поршень. 1 э.п. ф-лы, 2 ил. 3 5 с с; 1 1423753 Изобретение относится к машиностроению и может быть применено к поршневым машинам с криволинейными поверхностями для передачи движения поршней. Цель изобретения - уменьшение габаритов, улучшение герметичности. На фиг. 1 изображена поршневая машина, продольный разрез; на фиг. 2 разрез А-А на фиг. 1. Поршневая машина содержит корпус 1, поршень 2, установленный в корпусе с образованием рабочих полостей и связанный с поперечным валом 3, на t5 концах которого закреплены ролики 4, 5: ролики 4 взаимодействуют с прямолинейным пазом 6, выполненным в неподвижном стакане 7, соединенным с корпусом 1, а ролики 5 - е криволи- 20 нейным пазом 8, выполненным на внутренней поверхности подвижной втулки 9, соединенной с выходным валом 10, установленным в корпусе 1 на подшипниках 11-13, причем поршень 2 выпол- 25 нен бесютоковым с приливом 14 с одного торца, а стакан 7 установлен внутри поворотной втулки 9, которая размешена в общем корпусе 1 с поршнем 2, причем поперечный вал 3 установлен с 30 приливом 14 поршня 2 с возможностью^ поворота э продольной плоскости машины. Кроме зтого, ролик 5, взаимодействующий с криволинейным пазом 8 в подвижной втулке 9, установлен на с поперечном вале 3 эксцентрично. 2 4 и 5 поршней взаимодействуют с продольным направляющим пазом 6 и фиксируют поршень от проворачивания, В то же время ролики 5 взаимодействуют с криволинейным пазом 8 на внутренней поверхности подвижной втулки 9, соединенной с выходным валом 10 и приводят в движение поршень. Ф о р м у л а и з о б р е т е н и я 1. Поршневая машина, содержащая корпус, поршень, установленный в корпусе с образованием рабочих полостей и связанный с поперечным валом, на концах которого закреплены ролики, одни ич которых - с возможностью в з а имодействия с прямолинейным пазом, выполненным в неподвижном с т а к а н е , соединенным с корпусом, а другие - с криволинейным пазом, выполненным на внутренней поверхности подвижной втулки, соединенной с выходным валом, установленным в корпусе на подшипниках, о т л и ч а ю щ а я с я тем, что, с целью уменьшения габаритов и улучшения герметичности, поршень выполнен бесштоковым с приливом с одного торца, стакан установлен внутри поворотной втулки, которая размещена в общем корпусе с поршнем, причем поперечный вал установлен в приливе поршня с возможностью поворота в продольной плоскости машины. 2, Машина по п. 1, о т л и ч а ю щ а я с я тем, что по меньшей меПоршневая машина работает следуюре один ролик из двух взаимодействуидим образом. ющих с криволинейным пазом в подвиж- . При вращении выходного вала 10 поршень 2 совершает возвратно-посту- ^л ной втулке, установлен на поперечном , вале эксцентрично. пательное движение, при этом ролики 1423/5J «Si Редактор И. Келемеш Заказ 4620/38 Составитель М. Любомудрова Іехред М.Дидык Корректор А. Обручар Тираж 492 Подписное ВІІИИПИ Государственного комитета СССР по дегам изобретений и открытий П3035, Москва» Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Дивитися

Додаткова інформація

Автори англійською

Borysenko Ivan Illich

Автори російською

Борисенко Иван Ильич

МПК / Мітки

МПК: F01B 9/06

Мітки: поршнева, машина
