З’єднання для трубопроводів

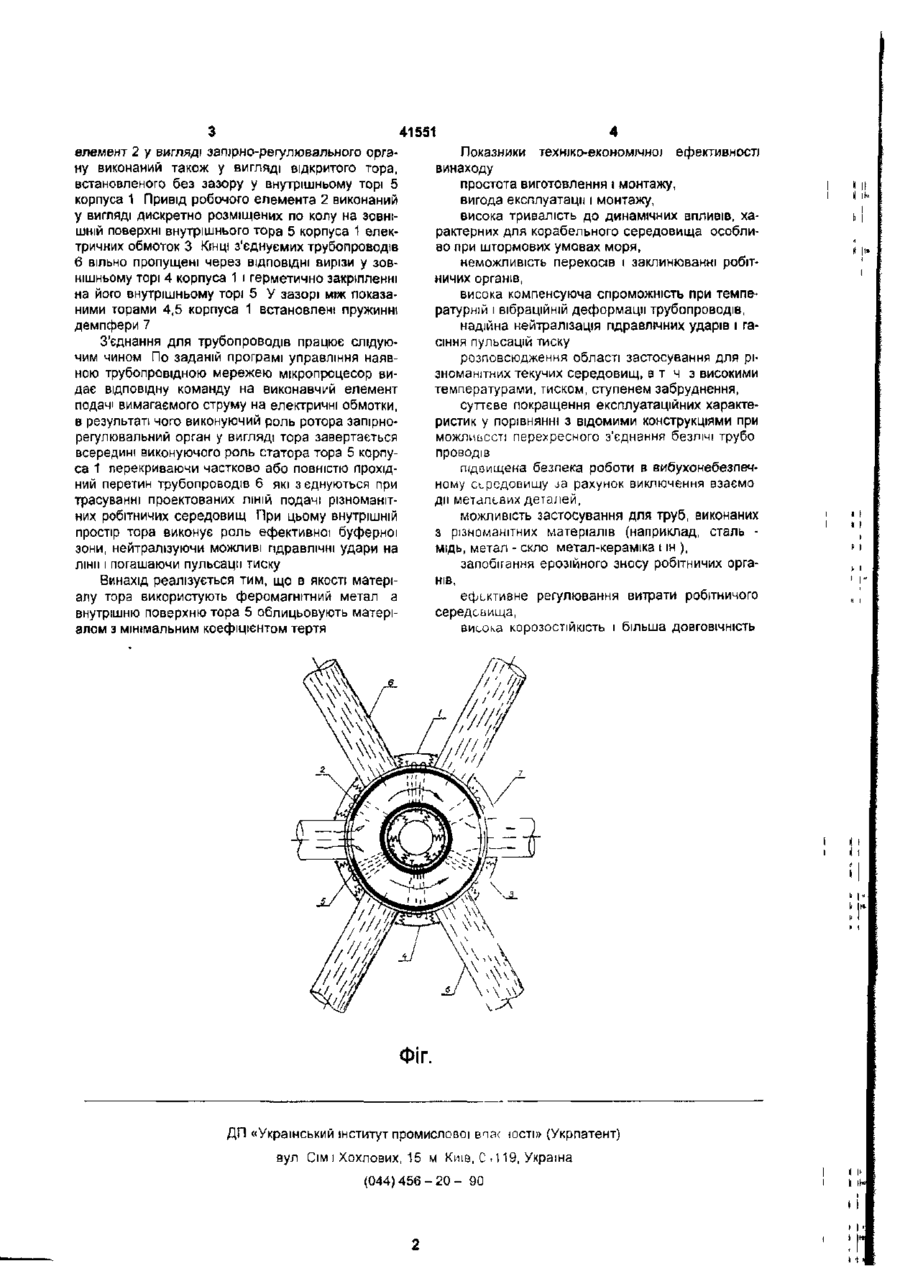

З'єднання для трубопроводів, яке містить корпус і робочий елемент з привидом, яке відрізняється тим, що корпус виконаний у вигляді двох, зовнішнього і внутрішнього відкритих торів, встановлених концентрично з зазором, при цьому ро бочий елемент у вигляді запірно - регулювального органа виконаний також у вигляді відкритого тора, встановленого без зазору у внутрішньому торі корпуса, причому привід робочого елемента виконаний у вигляді дискретно розміщених по колу на зовнішній поверхні внутрішнього тора корпуса електричних обмоток, при цьому кінці з'єднуваних трубопроводів вільно пропущені через ВІДПОВІДНІ вирізи у зовнішньому торі корпуса і герметично закріплені на його внутрішньому торі, причому у зазорі між показаними торами корпуса встановлені пружины демпфери. Винахщ відноситься до трубопровідної техніки. Він може бути використаним у різних галузях промисловості, наприклад в машинобудівництві, суднобудівництві, атомній енергетиці тощо Аналоги винахіда - з'єднання для трубопроводів у вигляді багатокамерного жорсткого елемента, виконаного з можливістю нерухомого перехресного з'єднання трубопроводів (заявка ФРН №2824489), з'єднання для трубопроводів у вигляді двох дискових запірних органів с шарнірною тягою (патент США №3557822), з'єднання для трубопроводів у вигляді напівкульового запірного органа, спрацьовуючого від дистанцюного приводу (а с. СРСР №1415844) Недоліки аналогів - низька надійність внаслідок складності конструкції і його недовговічності Прототип винахіда - з'єднання для трубопроводів у вигляді кульового запірного органу з феромагнітного матеріалу, що управляється від електромагнітного приводу (патент ФРН №2758072). Недоліки прототипу - такі самі, що і у аналогів, і, крім того, неможливість нейтралізації1 гідравлічних ударів і гасіння пульсацій тиску. Мета винахіда - підвищення економічності і ефективності при можливості з'єднання безлічі трубопроводів як однакового, так і різного діаметру і забезпечення широкого регулювання витрати робочого середовища з повним перекриттям потоку і нейтралізацією гідравлічних ударів і гасінням пульсацій тиску Поставлена мета досягається тим, що корпус виконаний у вигляді двох, зовнішнього і внутрішнього, відкритих торів, встановлених концентричне з зазором, а робочий елемент у вигляді запірнорегулювального органа виконаний також у вигляді відкритого тора, встановленого без зазору у внутрішньому торі корпуса, причому привід робочого елемента виконаний у вигляді дискретно розміщених по олу на ЗОВНІШНІЙ поверхні внутрішнього тора корпуса електричних обмоток, при цьому кінці з'єднувііі их трубопроводів ВІЛЬНО пропущені через ВІДПОВІДНІ вирізи у зовнішньому торі корпуса і герметично закріпленні на його внутрішньому торі, причому у зазорі між показаними торами корпуса встановлені пружинні демпфери Загальна ознака прототипу і винахіда - наявність електромагнітного приводу Суть винаходу пояснюється фіг, на якій показано подовжній розріз влаштування по середньому колу ; орт, а цифрами позначенні 1 - корпус, 2 - робочий елемент, 3 - привід; 4 - зовнішній тор корпуса, 5 - внутрішній тор корпуса, 6 - з'єднуємі трубопроводи, 7 - демпфер З'єднання для трубопроводів виконано слідуючим чином. Корпус 1, що містить робочий елемент 2 ;, приводом 3, виконаний у вигляді двох, зовнішнього • і внутрішнього 5, відкритих торів, ' . встане, .мил гОнчентрично з зазором Робочий ю ю 41551 елемент 2 у вигляді загнрно-регулювального органу виконаний також у вигляді відкритого тора, встановленого без зазору у внутрішньому торі 5 корпуса 1 Привід робочого елемента 2 виконаний у вигляді дискретно розміщених по колу на ЗОВНІШНІЙ поверхні внутрішнього тора 5 корпуса 1 електричних обмоток 3 КІНЦІ з'єднуємих трубопроводів 6 вільно пропущені через ВІДПОВІДНІ вирізи у зовнішньому торі 4 корпуса 1 і герметично закріпленні на його внутрішньому торі 5 У зазорі між показаними торами 4,5 корпуса 1 встановлені пружинні демпфери 7 З'єднання для трубопроводів працює слідуючим чином По заданій програмі управління наявною трубопровідною мережею мікропроцесор видає відповідну команду на виконавчий елемент подачі вимагаємого струму на електричні обмотки, в результаті чого виконуючий роль ротора запірнорегулювальний орган у вигляді тора завертається всередині виконуючого роль статора тора 5 корпуса 1 перекриваючи частково або повністю прохідний перетин трубопроводів 6 які з єднуються при трасуванні проектованих ЛІНІЙ подачі різноманітних робітничих середовищ При цьому внутрішній простір тора виконує роль ефективної буферної зони, нейтралізуючи можливі гідравлічні удари на лінії і погашаючи пульсації тиску Винахід реалізується тим, що в якості матеріалу тора використують феромагнітний метал а внутрішню поверхню тора 5 облицьовують матеріалом з мінімальним коефіцієнтом тертя Показники техніко-ехономічної ефективності винаходу простота виготовлення і монтажу, вигода експлуатації і монтажу, висока тривалість до динамічних впливів, характерних для корабельного середовища особливо при штормових умовах моря, неможливість перекосів і заклинюванні робітничих органів, висока компенсуюча спроможність при температурній і вібраційній деформації трубопроводів, надійна нейтралізація гідравлічних ударів і гасіння пульсацій тиску розповсюдження області застосування для різноманітних текучих середовищ, в т ч з високими температурами, тиском, ступенем забруднення, суттєве покращення експлуатаційних характеристик у порівнянні з відомими конструкціями при можливості перехресного з'єднання безлічі трубо проводів підвищена безпека роботи в вибухонебезпечному середовищу ja рахунок виключення взаємо ди металевих деталей, можливість застосування для труб, виконаних з різноманітних матеріалів (наприклад, сталь мідь, метал - скло метал-кераміка і ін ), запобігання ерозійного зносу робітничих органів, ефективне регулювання витрати робітничого середовища, висока корозостійкість і більша ДОВГОВІЧНІСТЬ ФІГ ДП «Український інститут промислової впэ( юсті» (Укрпатент) вул Сім і Хохлових, 15 м Київ, С »119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 і it t I і І 1
