Переділкове обладнання для проходу трубопроводів

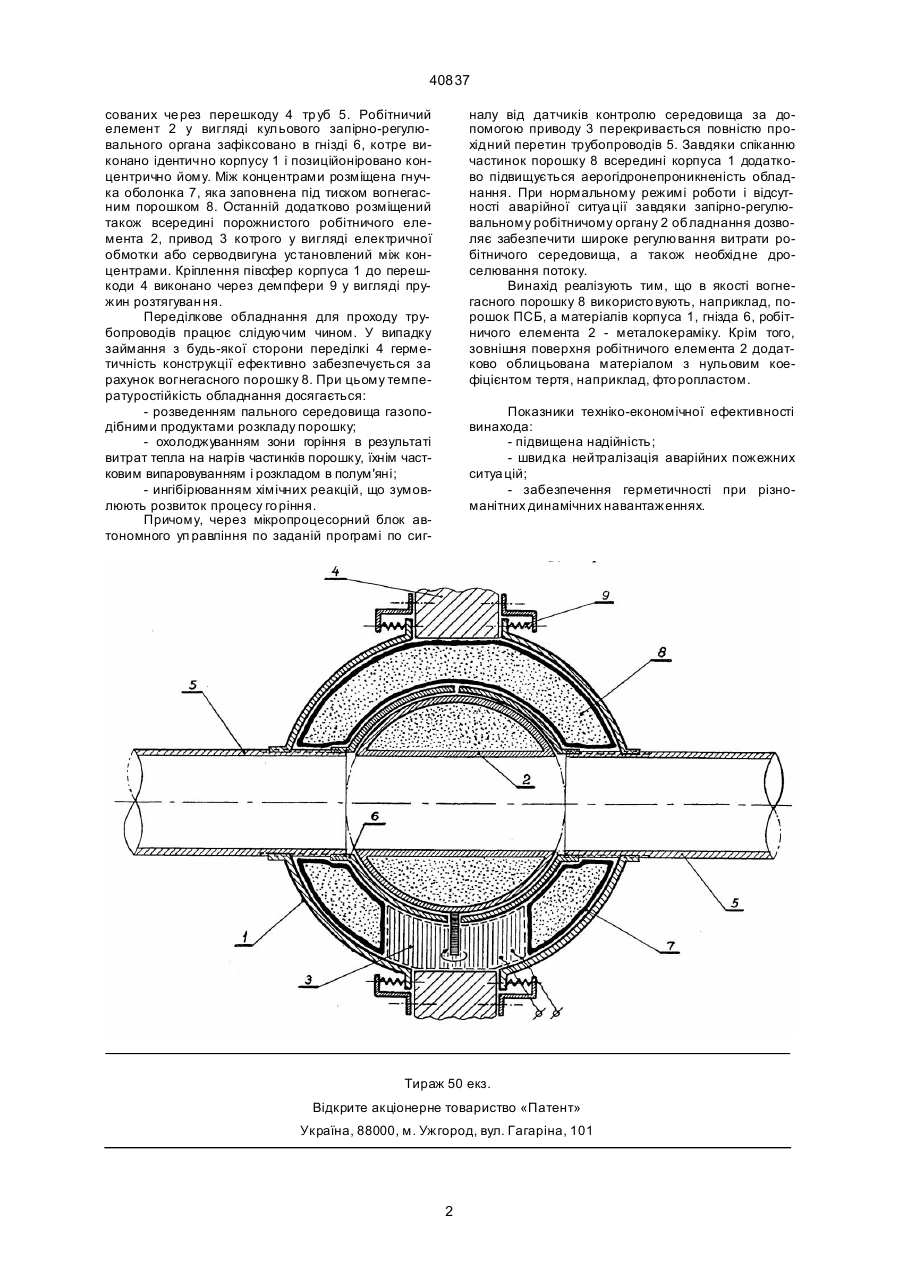

Переділкове обладнання для проходу трубопроводів, переважно для стиснених і динамічних умов корабельного середовища, котре містить сферичний корпус і робочий елемент з приводом, яке відрізняється тим, що корпус виконаний з двох півсфер з можливістю нарізного з'єднання їх з кінцями трасованих через перешкоду труб, а робочий елемент у вигляді кульового запірно-регулювального органа зафіксовано в гнізді, котре виконано ідентично корпусу і позиціоновано концентрично йому, при цьому між концентрами розміщена гнучка оболонка, яка заповнена під тиском вогнегасним порошком, причому останній додатково розміщений також всередині порожнистого робочого елемента, привід котрого у вигляді електричної обмотки або серводвигуна установлений між концентрами, при цьому кріплення півсфер корпуса до перешкоди виконано через демпфери у вигляді пружин розтягування. Зоя (13) 40837 (11) UA водів, котре містить сферичний корпус і робітничий елемент з приводом, корпус ви конаний з двох півсфер з можливістю нарізного з'єднання їх з кінцями трасованих через перешкоду тр уб, а робітничий елемент у вигляді кульового запірно-регулювального органа зафіксовано в гнізді, котре виконано ідентично корпусу і позиційоніровано концентрично йому. Між концентрами розміщена гнучка оболонка, яка заповнена під тиском вогнегасним порошком. Останній додатково розміщений також всередині порожнистого робітничого елемента, привод котрого у вигляді електричної обмотки або серводвигуна установлений між концентрами. Кріплення півсфер корпуса до перешкоди виконано через демпфери у вигляді пружин розтягування. Загальна ознака прототипа і винахіда - наявність сферичного корпусу. Суть винахіда пояснюється малюнком, де показано поздовжній розріз обладнання, а цифрами позначенні: 1 - корпус; 2 - робітничий елемент; 3 - привод; 4 - перешкода; 5 - труби; 6 - гніздо; 7 гнучка оболонка; 8 - вогнегасний порошок; 9 демпфе ри. Переділкове обладнання для проходу трубопроводів, котре містить сферичний корпус 1 і робітничий елемент 2 з приводом 3, виконано слідуючим чином. Корпус 1 виконаний з двох півсфер з можливістю нарізного з'єднання їх з кінцями тра (19) Винахід відноситься до трубопроводної техніки. Він може бути ви користа ним у різних галузях промисловості, наприклад в машинобудівництві, суднобудівництві, атомній енергетиці тощо. Аналоги винахіда - переділкове обладнання для проходу трубопроводів у вигляді циліндричного елемента, який приварюється до переділкі і має обабіч ущільнення, (кн. Овчинников И. Н. и др. Судовые систе мы и трубопроводы. - Л.: Судостроение, 1976. - с. 45); у вигляді склянки, котра виконана з можливістю повороту тр уб за рахунок непорушної і рухомої частини, що утворять порожнину для розміщення спеціальної втулки, яка забезпечує необхідну герметичність (пат. Франції № 2568344, 1984 р.). Недоліки аналогів - низька температуровібростійкість, швидке порушення герметичності. Прототип винахіда - з'єднання для трубопроводів у вигляді сферичного корпусу, все редині якого розміщена гнучка оболонка, котра у на дувному стані частково або повністю перекриває прохідний перетин трубопроводу (а.с. СРСР № 331010, 1991 р.). Недоліки прототи па - такі самі, що і у аналогів, і, крім того, складність монтажу-демонтажу. Ме та винахіда - підвищення температуровібростійкості і забезпечення високої герметичності при простоті монтажу - де монта жу. Поставлена мета досягається тим, що у переділкового обладнання для проходу тр убопро А ____________________ 40837 сованих че рез перешкоду 4 тр уб 5. Робітничий елемент 2 у вигляді кульового запірно-регулювального органа зафіксовано в гнізді 6, котре виконано ідентично корпусу 1 і позиційоніровано концентрично йому. Між концентрами розміщена гнучка оболонка 7, яка заповнена під тиском вогнегасним порошком 8. Останній додатково розміщений також всередині порожнистого робітничого елемента 2, привод 3 котрого у вигляді електричної обмотки або серводвигуна установлений між концентрами. Кріплення півсфер корпуса 1 до перешкоди 4 виконано через демпфери 9 у вигляді пружин розтягуван ня. Переділкове обладнання для проходу трубопроводів працює слідуючим чином. У випадку займання з будь-якої сторони переділкі 4 герметичність конструкції ефективно забезпечується за рахунок вогнегасного порошку 8. При цьому температуростійкість обладнання досягається: - розведенням пального середовища газоподібними продуктами розкладу порошку; - охолоджуванням зони горіння в результаті витрат тепла на нагрів частинків порошку, їхнім частковим випаровуванням і розкладом в полум'яні; - ингібірюванням хімічних реакцій, що зумовлюють розвиток процесу го ріння. Причому, через мікропроцесорний блок автономного уп равління по заданій програмі по сиг налу від датчиків контролю середовища за допомогою приводу 3 перекривається повністю прохідний перетин трубопроводів 5. Завдяки спіканню частинок порошку 8 всередині корпуса 1 додатково підвищується аерогідронепроникненість обладнання. При нормальному режимі роботи і відсутності аварійної ситуа ції завдяки запірно-регулювальному робітничому органу 2 обладнання дозволяє забезпечити широке регулювання витрати робітничого середовища, а також необхідне дроселювання потоку. Винахід реалізують тим, що в якості вогнегасного порошку 8 використо вують, наприклад, порошок ПСБ, а матеріалів корпуса 1, гнізда 6, робітничого елемента 2 - металокераміку. Крім того, зовнішня поверхня робітничого елемента 2 додатково облицьована матеріалом з нульовим коефіцієнтом тертя, наприклад, фто ропластом. Показники техніко-економічної ефективності винахода: - підвищена надійність; - швидка нейтралізація аварійних пожежних ситуа цій; - забезпечення герметичності при різноманітних динамічних навантаженнях. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 2 40837 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
