Різальний диск з пружним кільцем

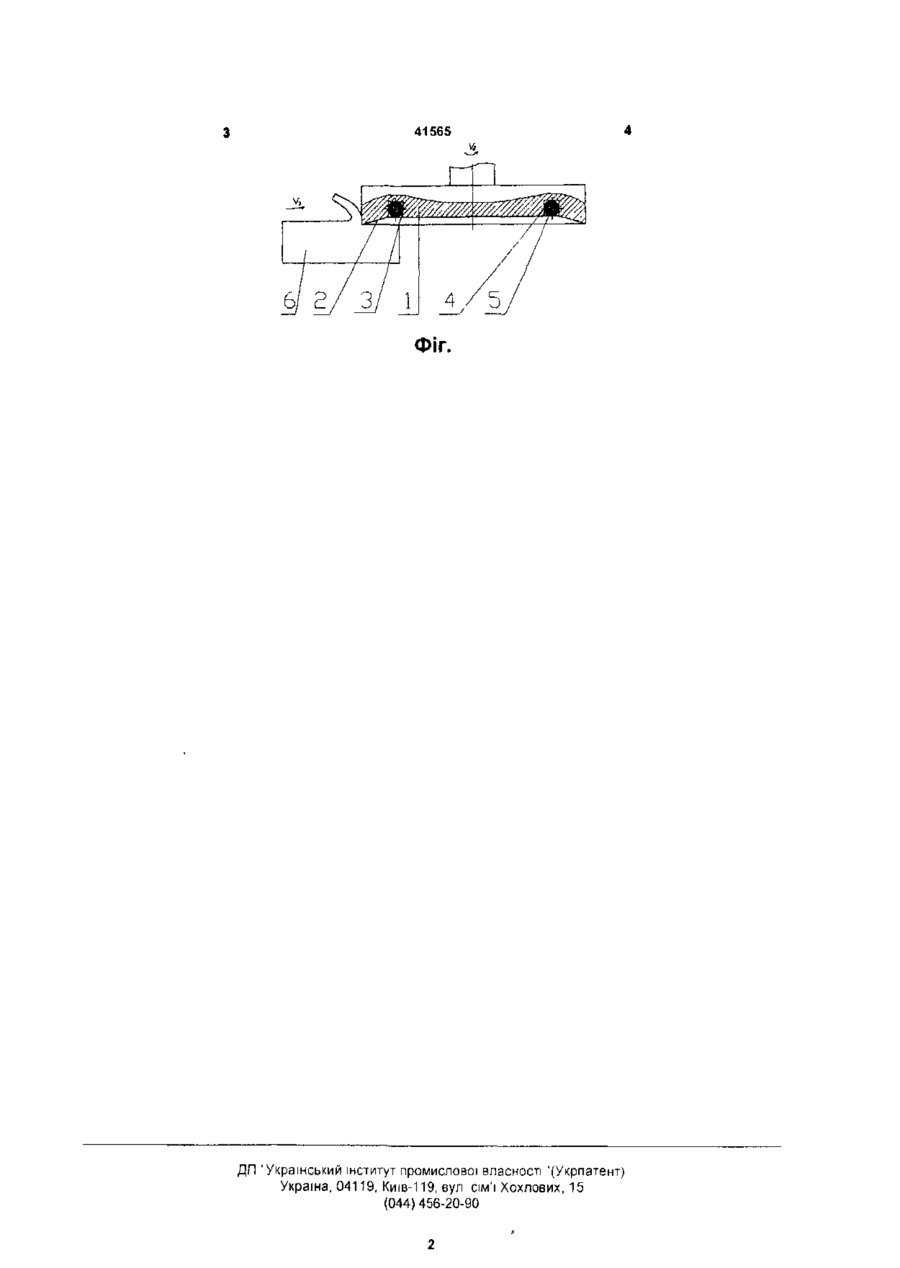

Різальний диск з пружним кільцем що склада ється з корпусу та елементів його закріплення на шпинделі верстата який відрізняється тим що у внутрішній торцевій поверхні диска виконано паз в якому встановлено пружне кільце в оболонці Винахід відноситься до галузі металообробки і призначений для зменшення шуму від роботи інструмента при обробці металів різальними дисками Відомі конструкції різального диска для обробки плоских поверхонь деталей Як аналоги можуть бути прийняті 1 Зарубицький Є У Фрезерування плоских поверхонь металевим диском //Технологія та організація виробництва -1981 -№ 1 -С 32-33/ Диск складається з корпусу та елементів його кріплення на шпинделі верстата 2 Зарубицький Є У Термофржційна обробка плоских поверхонь деталей на фрезерних верстатах //Технологія та організація виробництва -1987 - №3 -С 37-39 / Диск складається з корпусу, та елементів його кріплення на шпинделі верстата Згадані аналоги мають загальний недолік - низьку жорсткість в осьовому напрямку що спричиняє періодичні коливання і як наслідок виникнення шуму від інструмента під час роботи Пазів в різальних дисках немає За прототип приймається різальний диск (див Зарубицький Є У Термофрікційна обробка плоских поверхонь деталей на фрезерних верстатах // Технологія та організація виробництва -1987 №3 -С 37-39) який складається з корпусу елементів його кріплення на шпинделі верстата Прототип має недолік - низьку жорсткість в осьовому напрямку що спричиняє періодичні ко ливання і як наслідок виникнення шуму від інструмента під час роботи Пазів в різальному диску не має В основу запропонованого винаходу поставлено задачу - зменшення рівня шуму в різальному диску під час роботи за рахунок того що внутрішня торцева поверхня диска має паз в якому міс титься пружне кільце в оболонці Поставлена задача досягається тим що різальний диск з пружнім кільцем містить корпус елементи його закріплення на шпинделі верстата зп дно винаходу внутрішня торцева поверхня диска має паз в якому міститься пружне кільце в оболо нці При встановленні пружного кільця на різальний диск осьові коливання диска під час роботи накладаються на коливання від пружного кільця що зменшує загальну амплітуду коливань і це призводить до зменшення рівня шуму на 20-30 децибел Сутність винаходу поясняється кресленням де на фіг 1 зображено різальний диск з пружнім кі льцем Різальний диск має корпус 1 внутрішню то рцеву поверхню 2 паз 3 оболонку 4 та кільце 5 Показані також заготовка 6 напрямок обертанн*різального диска Уд та напрямок подачі заготовк. V3 Робота різального диска з пружнім кільцем по лягає у тому що для виготовлення плоскої повер хні різальний диск обертається з кутовою швидкіс тю \/д заготовці 6 надають подачу Уз Від тертя нагрівається зона різання де має місце пластична деформація з утворенням стружки Під час роботи в корпусі 1 різального диска виникають осьові ко ливання які породжують звукові хвилі Ці коливання корпусу 1 різального диска гасяться коливаннями пружного кільця 5 що зменшує амплітуду коливань та сприяє зменшенню рівня шуму Запропонований пристрій реалізовано в лабо раторних умовах з позитивним результатом - рі вень шуму зменшився на 20 ЗО децибел ю CD Ю 41565 ДП 'Український інститут промислової власності '(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
