З’єднання аспіраційних повітропроводів

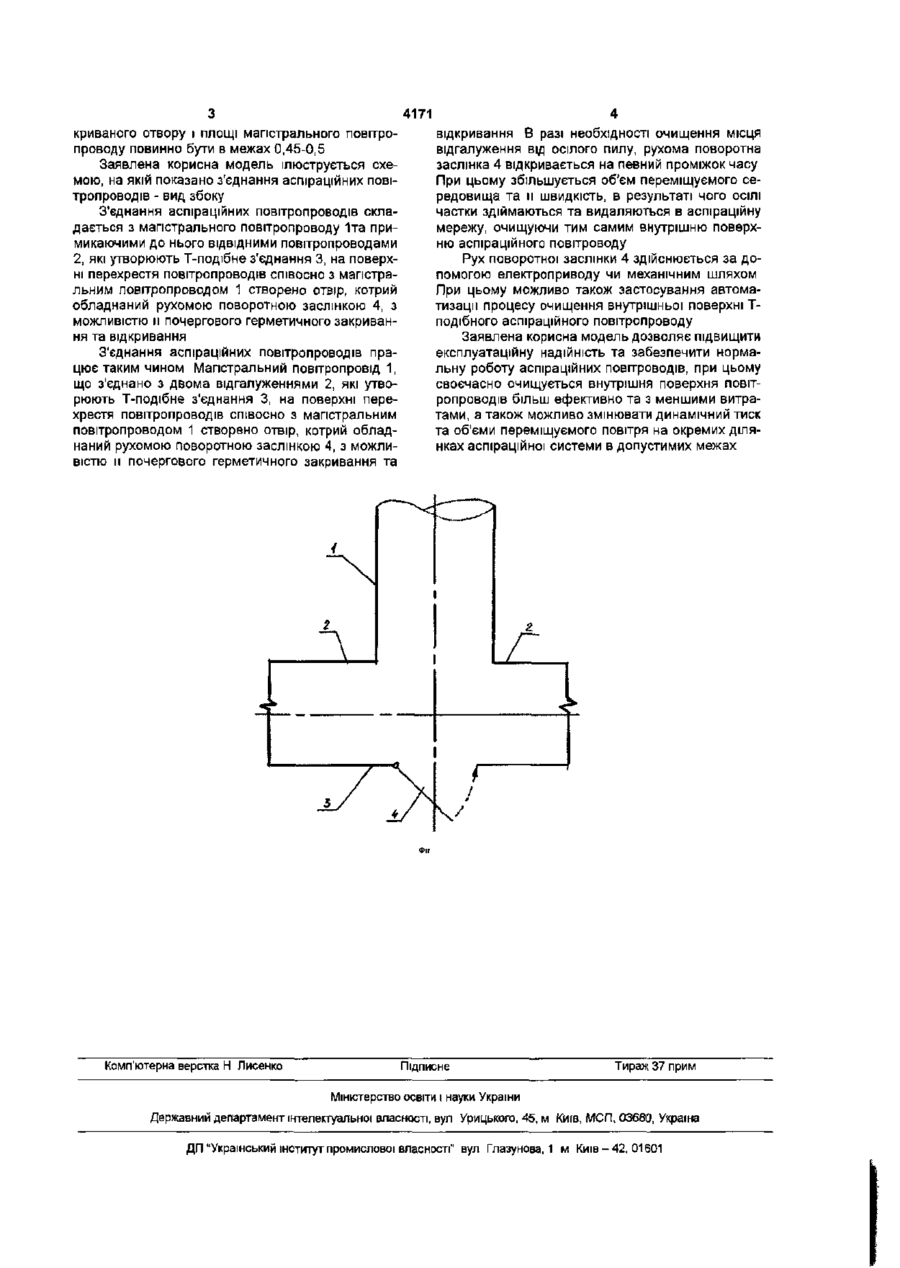

З'єднання аспіраційних повітропроводів, що складаються з магістрального повітропроводу з нього, які утворюють Т-подібне з'єднання, яке відрізняється тим, що на поверхні перехрестя повітропроводів СПІВВІСНО з магістральним повітропроводом утворено отвір, котрий обладнаний заслінкою з можливістю и переміщення за допомогою шарнірів, причому співвідношення площі відкриваного отвору і площі магістрального повітропроводу повинно дорівнювати 0,45-0,5 ВІДВІДНИМИ повітропроводами, що примикають до Корисна модель відноситься до області очищення газоходів і повітропроводів від пилових відкладень різноманітного походження та може бути використана в розгалужених аспіраційних системах підприємств прничо-металурпйного та будівельного комплексу, де виникають місця з'єднання повітроводів між собою, котрі схильні до зарощення транспортуємим матеріалом, та дозволяє підвищити ефективність запобігання зарощення пилом внутрішньої поверхні аспіраційного повітропроводу, забезпечити нормальні умови праці Відома конструкція повітропроводів, що виглядає як трійник прямокутний Р В Щекин (табл VII, 13 Р В Щекин Справочник по теплоснабжению и вентиляции - Киев, "Будівельник", 1976 - 352с, стор 98), тобто місце з'єднання двох аспіраційних повітропроводів до магістрального повітропровоДУ Недоліком даного пристрою є те, що місце відгалуження від повітропроводу є особливо небезпечним з точки зору осадження пилу що транспортується по аспіраційним повітропроводам приводячи до зарощення пилом внутрішньої поверхні повітропроводу, як перед так і за відгалуженням до основної магістралі, порушуючи цим аеродинамічні характеристики системи аспірації Найбільш близьким технічним рішенням яке вибране в якості прототипу є з'єднання аспіраційних повітропроводів (Отопление, вентиляция, кондиционирование воздуха Справочное руководство Под общ ред инж И Г Староверова Гос издво литературы по строительству, архитектуре и строительным материалам -М ,1963 ГПИ Сантех проект - 340с (перевод с англ - стр 207), яке являє собою магістральний повітропровід з примикаючи ми до нього ВІДВІДНИМИ повітропроводами, які утворюють Т-подібне з'єднання, для нормальної роботи якого необхідна наявність хлопавки, що закріплена шарнірно (приставний тип) Недоліком даного пристрою є те, що хлопавка не в достатній мірі регулює об'єми переміщуємого повітря, при пульсаціях в повітропроводі можливе її затискання до повітропроводу та подальше запилення повітропроводу чи виведення відгалуження з роботи, причому порушується гідравлічна сукупність системи аспірації В основу корисної моделі покладена задача удосконалення конструкції з'єднання аспіраційних повітропроводів за рахунок обладнання поверхні перехрестя повітропроводів отвором, котрий обладнаний заслінкою з можливістю м переміщення за допомогою шарнірів, що дозволяє збільшити об'єм переміщує мого середовища та його швидкість, при чому частки осілого пилу здіймаються та видаляються в аспіраційну мережу, очищуючи внутрішню поверхню повітропроводу Поставлена задача вирішується за рахунок того що з'єднання аспіраційних повітропроводів, яке складається з магістрального повітропроводу з примикаючими до нього ВІДВІДНИМИ повітропроводами, котрі утворюють Т-подібне з'єднання Згідно корисної моделі, на поверхні перехрестя повітропроводів співосно з магістральним повітропроводом створено отвір, котрий обладнаний заслінкою з можливістю п переміщення за допомогою шарнірів, при чому співвідношення площі від 4171 криваного отвору і площі магістрального повітропроводу повинно бути в межах 0,45-0,5 Заявлена корисна модель ілюструється схемою, на якій показано з'єднання аспіраційних повітропроводів - вид збоку З'єднання аспіраційних повітропроводів складається з магістрального повітропроводу 1та примикаючими до нього ВІДВІДНИМИ повітропроводами 2, які утворюють Т-подібне з'єднання 3, на поверхні перехрестя повітропроводів співосно з магістральним повітропроводом 1 створено отвір, котрий обладнаний рухомою поворотною заслінкою 4, з можливістю її почергового герметичного закривання та відкривання З'єднання аспіраційних повітропроводів працює таким чином Магістральний повітропровід 1, що з'єднано з двома відгалуженнями 2, які утворюють Т-подібне з'єднання 3, на поверхні перехрестя повітропроводів співосно з магістральним повітропроводом 1 створено отвір, котрий обладнаний рухомою поворотною заслінкою 4, з можливістю її почергового герметичного закривання та відкривання В разі необхідності очищення місця відгалуження від осілого пилу, рухома поворотна заслінка 4 відкривається на певний проміжок часу При цьому збільшується об'єм переміщуємого середовища та и швидкість, в результаті чого ОСІЛІ частки здіймаються та видаляються в аспіраціину мережу, очищуючи тим самим внутрішню поверхню аспіраційного повітроводу Рух поворотної заслінки 4 здійснюється за допомогою електроприводу чи механічним шляхом При цьому можливо також застосування автоматизації процесу очищення внутрішньої поверхні Тподібного аспіраційного повітропроводу Заявлена корисна модель дозволяє підвищити експлуатаційну надійність та забезпечити нормальну роботу аспіраційних повітроводів, при цьому своєчасно очищується внутрішня поверхня повітропроводів більш ефективно та з меншими витратами, а також можливо змінювати динамічний тиск та об'єми переміщуємого повітря на окремих ділянках аспіраційної системи в допустимих межах і Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелеюуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності" вул Глазунова,! м Київ-42, 01601
