Багатозонна тунельна сушильна установка
Номер патенту: 43174
Опубліковано: 17.05.2004
Автори: Хавін Олександр Олексійович, Шафєєва Єлєна Мансуровна, Снєжкін Юрій Федорович, Уільям Бігел, Долінський Анатолій Андрійович
Формула / Реферат

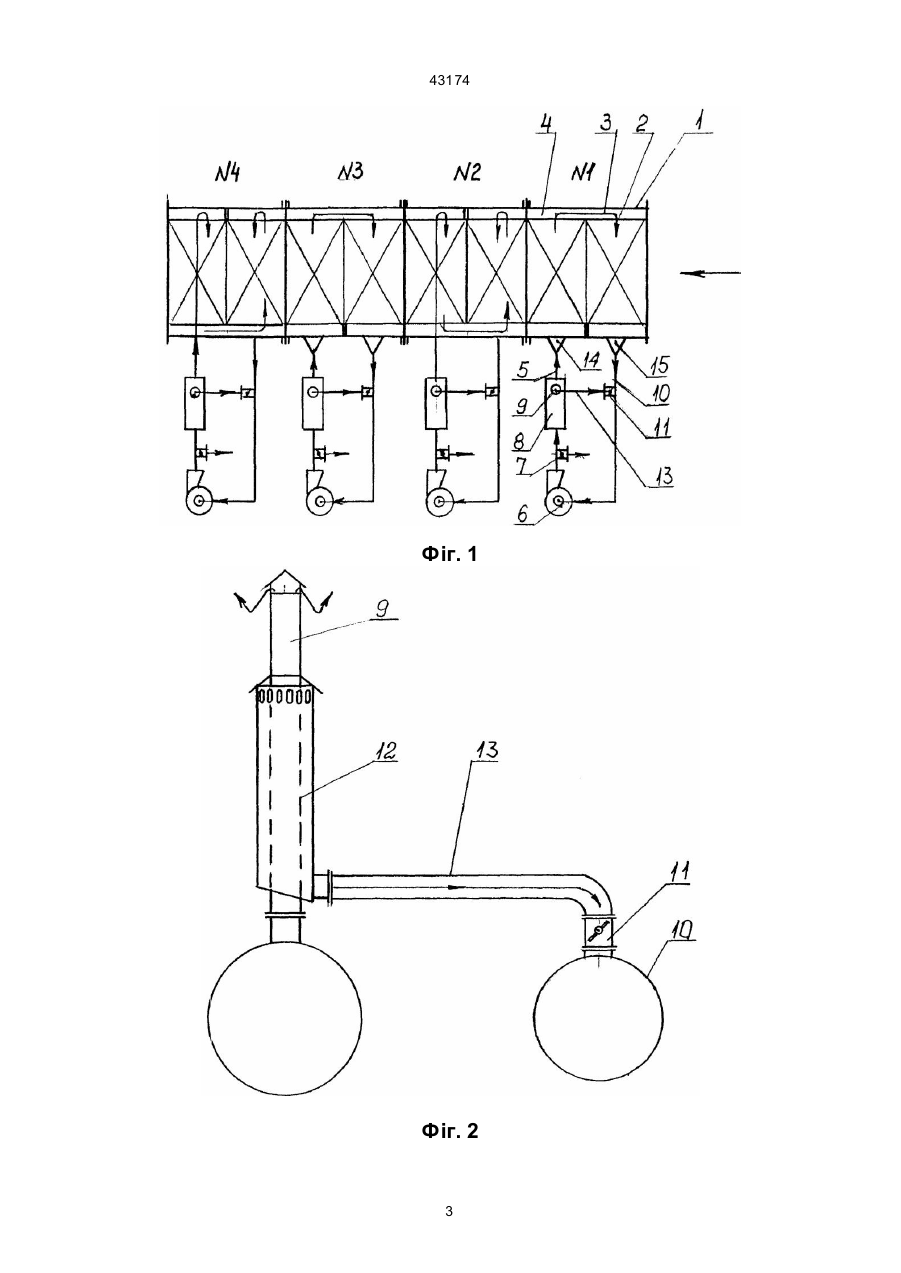

Багатозонна тунельна сушильна установка, що складається з окремих послідовно сполучених ізольованих сушильних камер, оснащених автономним тепловентиляційним устаткуванням із замкнутим циркуляційним контуром теплоносія, і візків, що переміщаються в тунелі, із піддонами для матеріалу, що висушується, яка відрізняється тим, що повітропроводи подачі в сушарку теплоносія з вентилятором, патрубком із регульованою заслінкою і теплогенератором приєднані до дифузорів другої зони сушильної камери, а повітропроводи повернення теплоносія приєднані до конфузорів першої зони цих камер, при цьому в парних камерах (2, 4,...) повітропроводи подачі підведені поверх камери до протилежних сторін зон, а теплообмінник «труба в трубі» із завихрювачем потоку в кільцевому його зазорі довжиною 0,75 висоти димаря теплогенератора нижньою частиною приєднаний до патрубка повітропроводу на вході теплоносія у вентилятор.
Текст

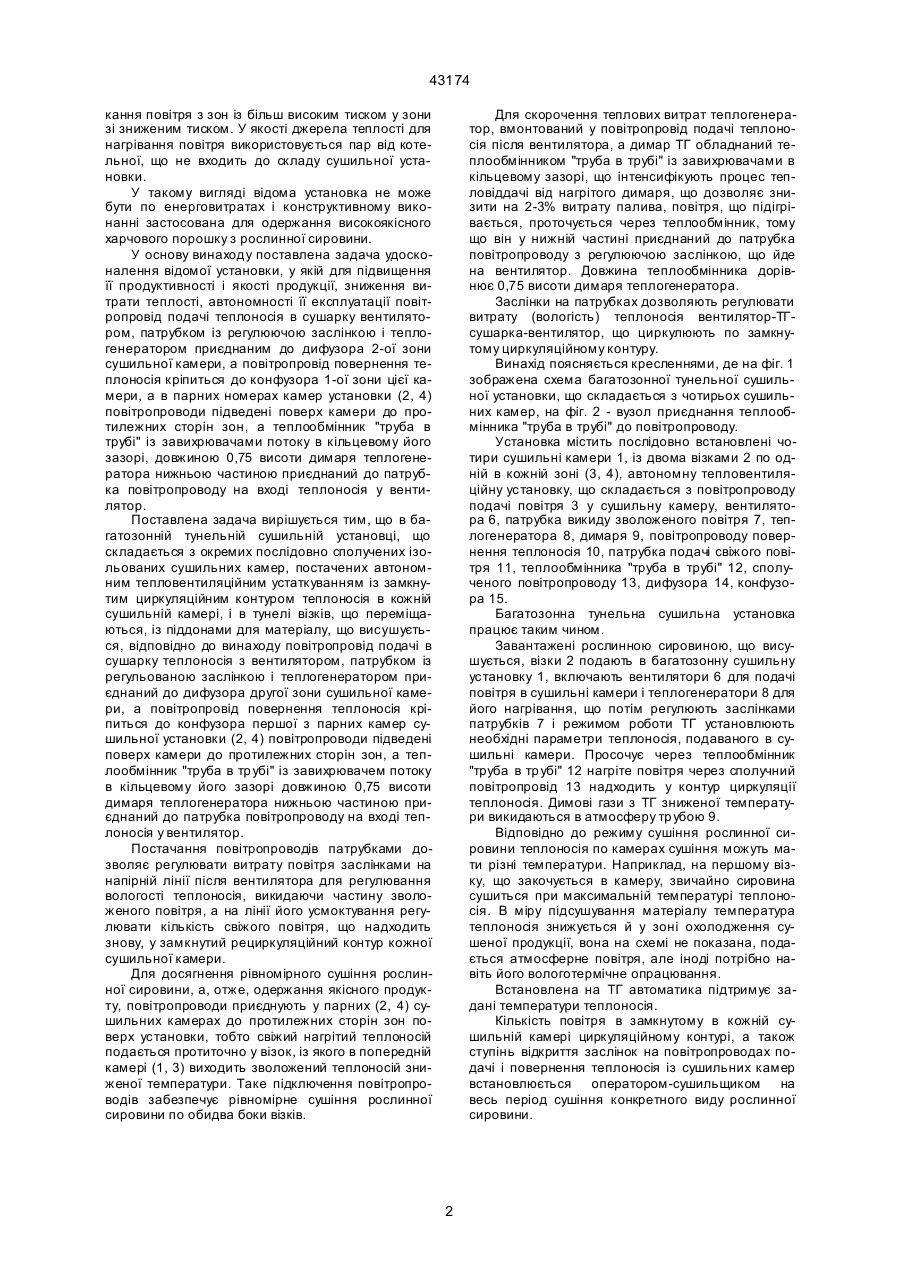

Багатозонна тунельна сушильна установка, що складається з окремих послідовно сполучених ізольованих сушильних камер, оснащених автономним тепловентиляційним устаткуванням із замкнутим циркуляційним контуром теплоносія, і віз 43174 кання повітря з зон із більш високим тиском у зони зі зниженим тиском. У якості джерела теплості для нагрівання повітря використовується пар від котельної, що не входить до складу сушильної установки. У такому вигляді відома установка не може бути по енерговитратах і конструктивному виконанні застосована для одержання високоякісного харчового порошку з рослинної сировини. У основу винаходу поставлена задача удосконалення відомої установки, у якій для підвищення її продуктивності і якості продукції, зниження витрати теплості, автономності її експлуатації повітропровід подачі теплоносія в сушарку вентилятором, патрубком із регулюючою заслінкою і теплогенератором приєднаним до дифузора 2-ої зони сушильної камери, а повітропровід повернення теплоносія кріпиться до конфузора 1-ої зони цієї камери, а в парних номерах камер установки (2, 4) повітропроводи підведені поверх камери до протилежних сторін зон, а теплообмінник "труба в трубі" із завихрювачами потоку в кільцевому його зазорі, довжиною 0,75 висоти димаря теплогенератора нижньою частиною приєднаний до патрубка повітропроводу на вході теплоносія у вентилятор. Поставлена задача вирішується тим, що в багатозонній тунельній сушильній установці, що складається з окремих послідовно сполучених ізольованих сушильних камер, постачених автономним тепловентиляційним устаткуванням із замкнутим циркуляційним контуром теплоносія в кожній сушильній камері, і в тунелі візків, що переміщаються, із піддонами для матеріалу, що висушується, відповідно до винаходу повітропровід подачі в сушарку теплоносія з вентилятором, патрубком із регульованою заслінкою і теплогенератором приєднаний до дифузора другої зони сушильної камери, а повітропровід повернення теплоносія кріпиться до конфузора першої з парних камер сушильної установки (2, 4) повітропроводи підведені поверх камери до протилежних сторін зон, а теплообмінник "труба в тр убі" із завихрювачем потоку в кільцевому його зазорі довжиною 0,75 висоти димаря теплогенератора нижньою частиною приєднаний до патрубка повітропроводу на вході теплоносія у вентилятор. Постачання повітропроводів патрубками дозволяє регулювати витрату повітря заслінками на напірній лінії після вентилятора для регулювання вологості теплоносія, викидаючи частину зволоженого повітря, а на лінії його усмоктування регулювати кількість свіжого повітря, що надходить знову, у замкнутий рециркуляційний контур кожної сушильної камери. Для досягнення рівномірного сушіння рослинної сировини, а, отже, одержання якісного продукту, повітропроводи приєднують у парних (2, 4) сушильних камерах до протилежних сторін зон поверх установки, тобто свіжий нагрітий теплоносій подається протиточно у візок, із якого в попередній камері (1, 3) виходить зволожений теплоносій зниженої температури. Таке підключення повітропроводів забезпечує рівномірне сушіння рослинної сировини по обидва боки візків. Для скорочення теплових витрат теплогенератор, вмонтований у повітропровід подачі теплоносія після вентилятора, а димар ТГ обладнаний теплообмінником "труба в трубі" із завихрювачами в кільцевому зазорі, що інтенсифікують процес тепловіддачі від нагрітого димаря, що дозволяє знизити на 2-3% витрату палива, повітря, що підігрівається, проточується через теплообмінник, тому що він у нижній частині приєднаний до патрубка повітропроводу з регулюючою заслінкою, що йде на вентилятор. Довжина теплообмінника дорівнює 0,75 висоти димаря теплогенератора. Заслінки на патрубках дозволяють регулювати витрату (вологість) теплоносія вентилятор-ТГсушарка-вентилятор, що циркулюють по замкнутому циркуляційному контуру. Винахід поясняється кресленнями, де на фіг. 1 зображена схема багатозонної тунельної сушильної установки, що складається з чотирьох сушильних камер, на фіг. 2 - вузол приєднання теплообмінника "труба в трубі" до повітропроводу. Установка містить послідовно встановлені чотири сушильні камери 1, із двома візками 2 по одній в кожній зоні (3, 4), автономну тепловентиляційну установку, що складається з повітропроводу подачі повітря 3 у сушильну камеру, вентилятора 6, патрубка викиду зволоженого повітря 7, теплогенератора 8, димаря 9, повітропроводу повернення теплоносія 10, патрубка подачі свіжого повітря 11, теплообмінника "труба в трубі" 12, сполученого повітропроводу 13, дифузора 14, конфузора 15. Багатозонна тунельна сушильна установка працює таким чином. Завантажені рослинною сировиною, що висушується, візки 2 подають в багатозонну сушильну установку 1, включають вентилятори 6 для подачі повітря в сушильні камери і теплогенератори 8 для його нагрівання, що потім регулюють заслінками патрубків 7 і режимом роботи ТГ установлюють необхідні параметри теплоносія, подаваного в сушильні камери. Просочує через теплообмінник "труба в тр убі" 12 нагріте повітря через сполучний повітропровід 13 надходить у контур циркуляції теплоносія. Димові гази з ТГ зниженої температури викидаються в атмосферу тр убою 9. Відповідно до режиму сушіння рослинної сировини теплоносія по камерах сушіння можуть мати різні температури. Наприклад, на першому візку, що закочується в камеру, звичайно сировина сушиться при максимальній температурі теплоносія. В міру підсушування матеріалу температура теплоносія знижується й у зоні охолодження сушеної продукції, вона на схемі не показана, подається атмосферне повітря, але іноді потрібно навіть його вологотермічне опрацювання. Встановлена на ТГ автоматика підтримує задані температури теплоносія. Кількість повітря в замкнутому в кожній сушильній камері циркуляційному контурі, а також ступінь відкриття заслінок на повітропроводах подачі і повернення теплоносія із сушильних камер встановлюється оператором-сушильщиком на весь період сушіння конкретного виду рослинної сировини. 2 43174 Фіг. 1 Фіг. 2 3 43174 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-zone tunnel drying unit
Автори англійськоюDolinskyi Anatolii Andriiovych, Sniezhkin Yurii Fedorovych, Khavin Oleksandr Oleksiiovych
Назва патенту російськоюМногозонная туннельная сушильная установка
Автори російськоюДолинский Анатолий Андреевич, Снежкин Юрий Федорович, Хавин Александр Алексеевич
МПК / Мітки
МПК: F26B 15/00, F26B 17/04
Мітки: тунельна, сушильна, багатозонна, установка
