Поліуретанова грунтувальна композиція

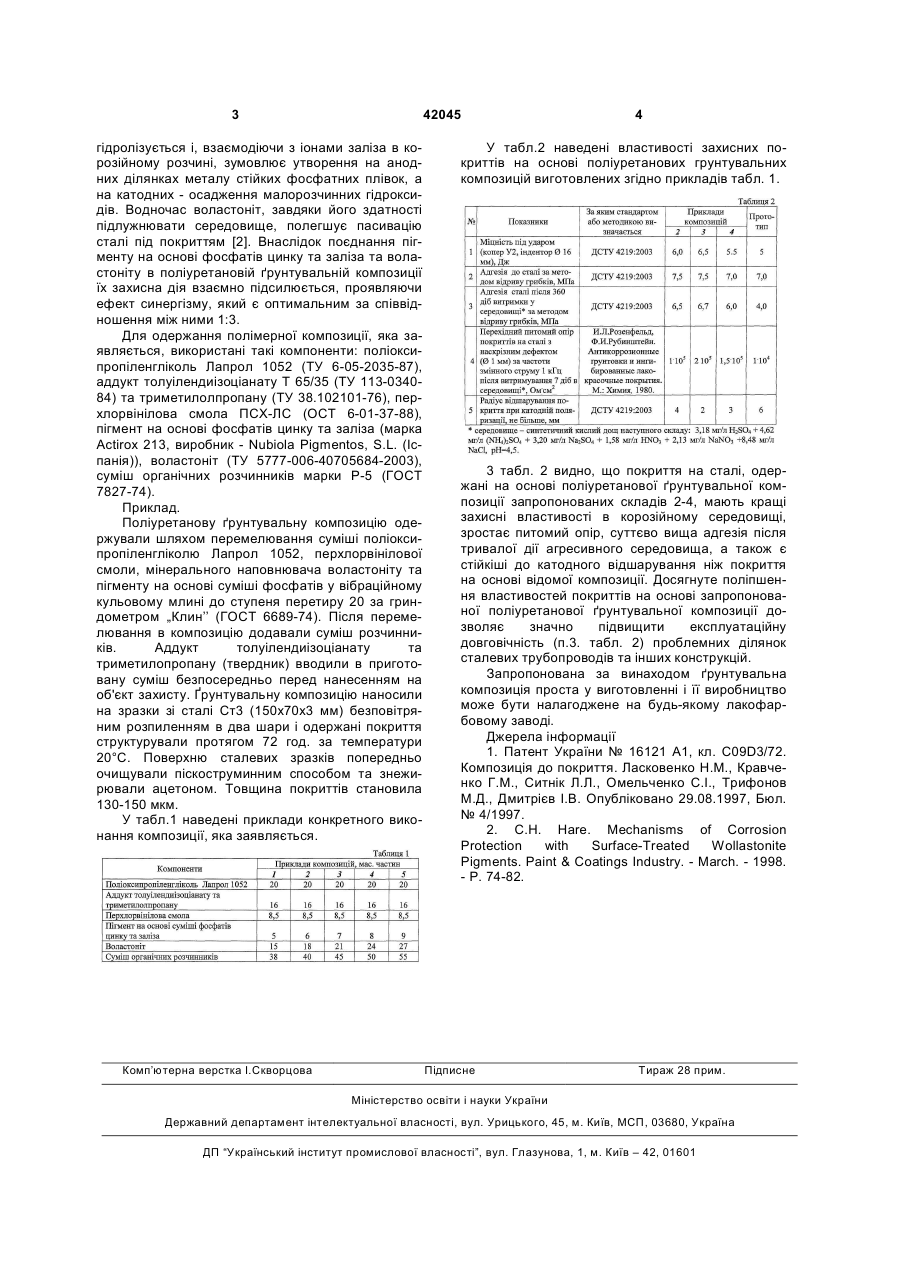

1. Поліуретанова грунтувальна композиція, що включає поліоксипропіленгліколь Лапрол 1052, твердник - аддукт толуїлендіізоціанату та триметилолпропану, перхлорвінілову смолу, інгібувальний пігмент та суміш органічних розчинників, яка відрізняється тим, що як інгібувальний пігмент 3 42045 гідролізується і, взаємодіючи з іонами заліза в корозійному розчині, зумовлює утворення на анодних ділянках металу стійких фосфатних плівок, а на катодних - осадження малорозчинних гідроксидів. Водночас воластоніт, завдяки його здатності підлужнювати середовище, полегшує пасивацію сталі під покриттям [2]. Внаслідок поєднання пігменту на основі фосфатів цинку та заліза та воластоніту в поліуретановій ґрунтувальній композиції їх захисна дія взаємно підсилюється, проявляючи ефект синергізму, який є оптимальним за співвідношення між ними 1:3. Для одержання полімерної композиції, яка заявляється, використані такі компоненти: поліоксипропіленгліколь Лапрол 1052 (ТУ 6-05-2035-87), аддукт толуілендиізоціанату Τ 65/35 (ТУ 113-034084) та триметилолпропану (ТУ 38.102101-76), перхлорвінілова смола ПСХ-ЛС (ОСТ 6-01-37-88), пігмент на основі фосфатів цинку та заліза (марка Actirox 213, виробник - Nubiola Pigmentos, S.L. (Іспанія)), воластоніт (ТУ 5777-006-40705684-2003), суміш органічних розчинників марки Р-5 (ГОСТ 7827-74). Приклад. Поліуретанову ґрунтувальну композицію одержували шляхом перемелювання суміші поліоксипропіленгліколю Лапрол 1052, перхлорвінілової смоли, мінерального наповнювача воластоніту та пігменту на основі суміші фосфатів у вібраційному кульовому млині до ступеня перетиру 20 за гриндометром „Клин’’ (ГОСТ 6689-74). Після перемелювання в композицію додавали суміш розчинників. Аддукт толуілендиізоціанату та триметилопропану (твердник) вводили в приготовану суміш безпосередньо перед нанесенням на об'єкт захисту. Ґрунтувальну композицію наносили на зразки зі сталі Ст3 (150x70x3 мм) безповітряним розпиленням в два шари і одержані покриття структурували протягом 72 год. за температури 20°С. Поверхню сталевих зразків попередньо очищували піскоструминним способом та знежирювали ацетоном. Товщина покриттів становила 130-150 мкм. У табл.1 наведені приклади конкретного виконання композиції, яка заявляється. Комп’ютерна верстка І.Скворцова 4 У табл.2 наведені властивості захисних покриттів на основі поліуретанових грунтувальних композицій виготовлених згідно прикладів табл. 1. 3 табл. 2 видно, що покриття на сталі, одержані на основі поліуретанової ґрунтувальної композиції запропонованих складів 2-4, мають кращі захисні властивості в корозійному середовищі, зростає питомий опір, суттєво вища адгезія після тривалої дії агресивного середовища, а також є стійкіші до катодного відшарування ніж покриття на основі відомої композиції. Досягнуте поліпшення властивостей покриттів на основі запропонованої поліуретанової ґрунтувальної композиції дозволяє значно підвищити експлуатаційну довговічність (п.3. табл. 2) проблемних ділянок сталевих трубопроводів та інших конструкцій. Запропонована за винаходом ґрунтувальна композиція проста у виготовленні і її виробництво може бути налагоджене на будь-якому лакофарбовому заводі. Джерела інформації 1. Патент України № 16121 А1, кл. C09D3/72. Композиція до покриття. Ласковенко Н.М., Кравченко Г.М., Ситнік Л.Л., Омельченко С.І., Трифонов М.Д., Дмитрієв І.В. Опубліковано 29.08.1997, Бюл. № 4/1997. 2. С.Н. Hare. Mechanisms of Corrosion Protection with Surface-Treated Wollastonite Pigments. Paint & Coatings Industry. - March. - 1998. - P. 74-82. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
