Вогнестійка поліуретанова композиція

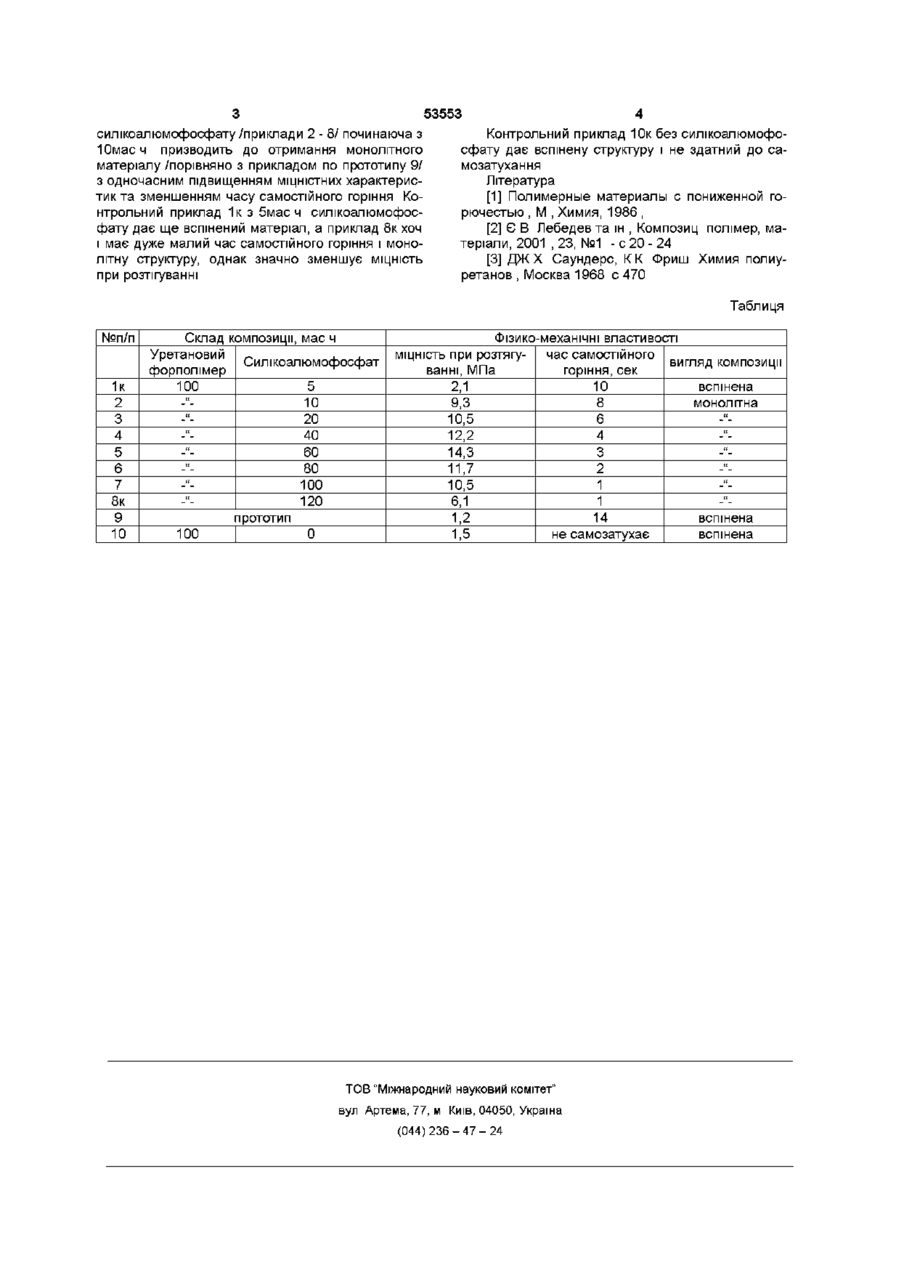

Вогнестійка поліуретанова композиція, яка містить уретановий форполімер з кінцевими ізоціанатними групами та алюмофосфатний антипірен, яка відрізняється тим, що як алюмофосфатний антипірен композиція містить силікоалюмофосфат при такому співвідношенні компонентів, мас ч уретановий форполімер з кінцевими ізоціанатними групами 100 силікоалюмофосфат 10-100 Винахід належить до полімерних композицій на основі поліуретанових смол з використанням неорганічних компонентів, що застосовуються для отримання вогнестійких виробів, зокрема покриттів, герметиків, взуття, виробів електротехнічного призначення та ш ВІДОМІ поліуретанові композиції з підвищеною вогнестійкістю, що містять в якості антипіренів наповнювачів суміш поліфосфату амонію та тригидрату оксиду алюмінію При їх введенні в поліуретани в КІЛЬКОСТІ 17 - 20% кисневий індекс горіння зростає з 16% до 36%, що придав їм само затухаючі властивості Однак, така значна КІЛЬКІСТЬ наповнювача негайно впливав на механічні властивості отриманого матеріалу [1] Прототипом запропонованого винаходу є поліуретанова композиція, що в якості антипирену містить водний розчин алюмофосфату, який водночас є затверджувачем композиції і не зменшує фізико-механічні властивості вихідного полімеру [2] Недоліком цієї композиції є те, що у зв'язку з високою кислотністю водного розчину алюмофосфату можливо отримувати тільки вспінений вогнестійкий поліуретановий матеріал Завданням цього винаходу є створення монолітної вогнестійкої поліуретанової композиції, придатної до отримання на и основі зокрема покриттів та герметиків Поставлене завдання, згідно запропонованого винаходу, досягається тим, що полімерна композиція, яка містить уретановий форполімер з кінцевими ізоціанатними групами таї алюмофосфатний антилирен в якості тако антипирену містить силікоалюмофосфат при такому співвідношенні компонентів /в мас ч / уретановий форполімер з кінцевими ізоціанатними групами 100 силікоалюмофосфат 10-100 Уретанові форполімери отримували по ВІДОМІЙ методиці шляхом взаємодії простого чи складного поліефіру з ароматичними дмзоціанатами при співвідношенні функціональних груп 1 1 [3] Синтез силікоалюмофосфату вели по спеціально розробленій методиці На першому етапі отримували алюмофосфат шляхом розчинення гідроокису алюмінію у 85%-ний ортофосфорній кислоті при температурі 60 - 90°С Далі отриманий розчин алюмофосфату нейтралізували насиченим розчином соди до закінчення виділення двоокису вуглецю Випавший осад алюмофосфату натрію фільтрували, промивали водою до нейтральної реакції Силікоалюмофосфат одержували шляхом розчинення 20г алюмофосфату натрію в 100г рідкого натрієвого скла при 50 - 60°С Технологія приготування полімерної композиції До уретанового форполімеру на основі полюксіпропиленгліколя та толуїлендмзоціанату додавали відповідну КІЛЬКІСТЬ силікоалюмофосфату, ретельно перемішували та відливали зразки для фізико-механічних та вогневих випробувань, результати яких наведені в таблиці Як видно з результатів випробувань введення в уретановий форполімер возростаючої КІЛЬКОСТІ СО Ю Ю СО Ю 53553 силікоалюмофосфату/приклади 2 - 8/ починаюча з Юмас ч призводить до отримання монолітного матеріалу /порівняно з прикладом по прототипу 9/ з одночасним підвищенням МІЦНІСТНИХ характеристик та зменшенням часу самостійного горіння Контрольний приклад 1к з 5мас ч силікоалюмофосфату дає ще вспінении матеріал, а приклад 8к хоч і має дуже малий час самостійного горіння і монолітну структуру, однак значно зменшує МІЦНІСТЬ при розтігуванні Контрольний приклад 10к без силікоалюмофосфату дає вспінену структуру і не здатний до самозатухання Література [1] Полимерные материалы с пониженной горючестью , М , Химия, 1986 , [2] Є В Лебедев та ш , Композиц полімер, матеріали, 2001 , 23, №1 - с 20 - 24 [3] ДЖХ Саундерс, К К Фриш Химия полиуретанов , Москва 1968 с 470 Таблиця №п/п 1к 2 3 4 5 6 7 8к 9 10 Склад композиції, мас ч Уретановий Силікоалюмофосфат форполімер 5 10 20 40 60 80 100 120 100 -"-"-"-"-"-"-" прототип 100 0 Фізико-механічні властивості час самостійного вигляд композиції ванні, МПа горіння, сек 2,1 10 вспінена 9,3 8 монолітна -"10,5 6 12,2 4 -"-"14,3 3 -"11,7 2 -"10,5 1 МІЦНІСТЬ при розтягу 6,1 1,2 1,5 1 14 не самозатухає ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 -" вспінена вспінена
