Вимикаючий пристрій постійного струму

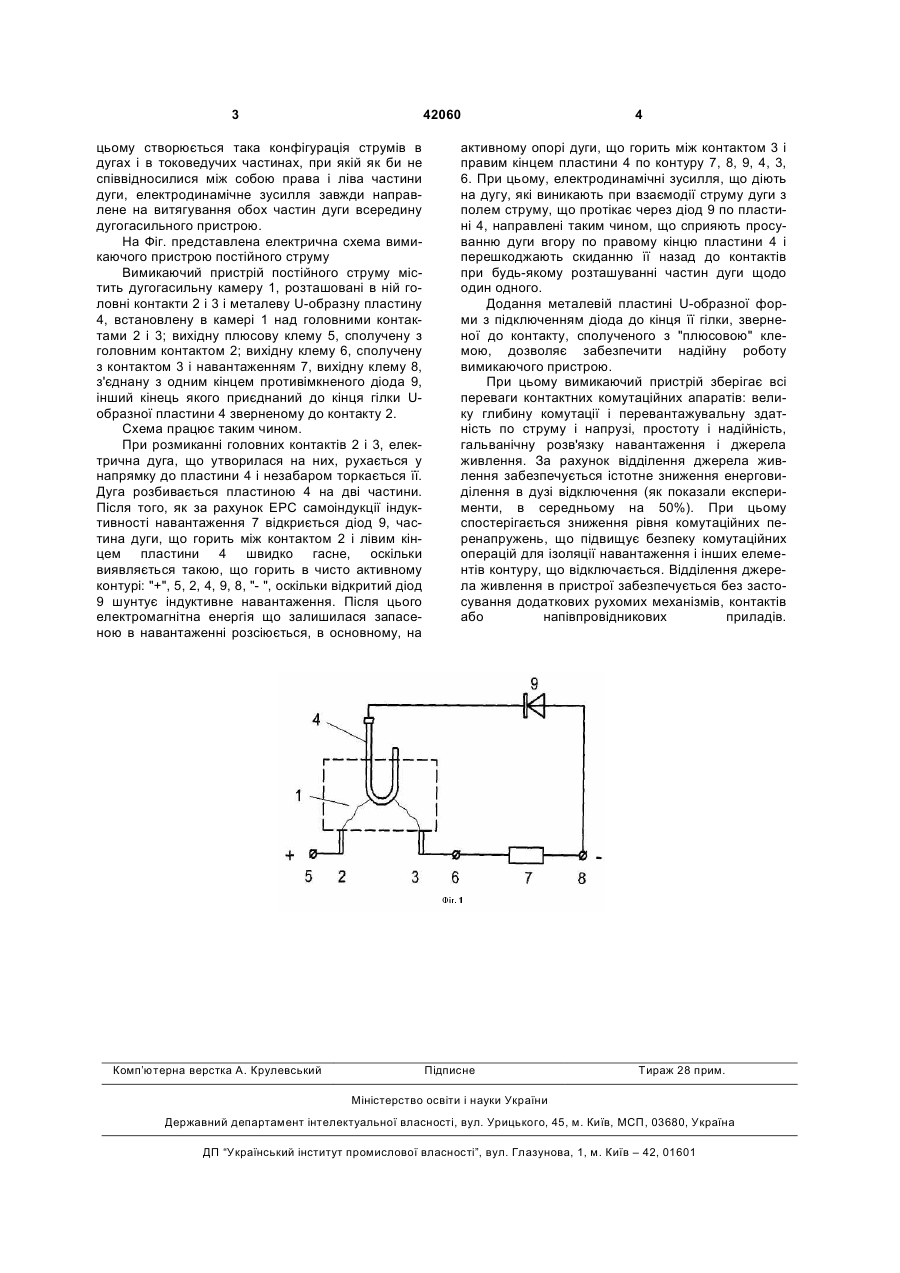

Вимикаючий пристрій постійного струму, що містить дугогасильну камеру, розташовані в ній головні контакти і металеву пластину, встановлену над головними контактами, діод і три вихідних 3 42060 цьому створюється така конфігурація струмів в дугах і в токоведучих частинах, при якій як би не співвідносилися між собою права і ліва частини дуги, електродинамічне зусилля завжди направлене на витягування обох частин дуги всередину дугогасильного пристрою. На Фіг. представлена електрична схема вимикаючого пристрою постійного струму Вимикаючий пристрій постійного струму містить дугогасильну камеру 1, розташовані в ній головні контакти 2 і 3 і металеву U-образну пластину 4, встановлену в камері 1 над головними контактами 2 і 3; вихідну плюсову клему 5, сполучену з головним контактом 2; вихідну клему 6, сполучену з контактом 3 і навантаженням 7, вихідну клему 8, з'єднану з одним кінцем противімкненого діода 9, інший кінець якого приєднаний до кінця гілки Uобразної пластини 4 зверненому до контакту 2. Схема працює таким чином. При розмиканні головних контактів 2 і 3, електрична дуга, що утворилася на них, рухається у напрямку до пластини 4 і незабаром торкається її. Дуга розбивається пластиною 4 на дві частини. Після того, як за рахунок ЕРС самоіндукції індуктивності навантаження 7 відкриється діод 9, частина дуги, що горить між контактом 2 і лівим кінцем пластини 4 швидко гасне, оскільки виявляється такою, що горить в чисто активному контурі: "+", 5, 2, 4, 9, 8, "- ", оскільки відкритий діод 9 шунтує індуктивне навантаження. Після цього електромагнітна енергія що залишилася запасеною в навантаженні розсіюється, в основному, на Комп’ютерна верстка А. Крулевський 4 активному опорі дуги, що горить між контактом 3 і правим кінцем пластини 4 по контуру 7, 8, 9, 4, 3, 6. При цьому, електродинамічні зусилля, що діють на дугу, які виникають при взаємодії струму дуги з полем струму, що протікає через діод 9 по пластині 4, направлені таким чином, що сприяють просуванню дуги вгору по правому кінцю пластини 4 і перешкоджають скиданню її назад до контактів при будь-якому розташуванні частин дуги щодо один одного. Додання металевій пластині U-образної форми з підключенням діода до кінця її гілки, зверненої до контакту, сполученого з "плюсовою" клемою, дозволяє забезпечити надійну роботу вимикаючого пристрою. При цьому вимикаючий пристрій зберігає всі переваги контактних комутаційних апаратів: велику глибину комутації і перевантажувальну здатність по струму і напрузі, простоту і надійність, гальванічну розв'язку навантаження і джерела живлення. За рахунок відділення джерела живлення забезпечується істотне зниження енерговиділення в дузі відключення (як показали експерименти, в середньому на 50%). При цьому спостерігається зниження рівня комутаційних перенапружень, що підвищує безпеку комутаційних операцій для ізоляції навантаження і інших елементів контуру, що відключається. Відділення джерела живлення в пристрої забезпечується без застосування додаткових рухомих механізмів, контактів або напівпровідникових приладів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
