Вимикаючий пристрій постійного струму

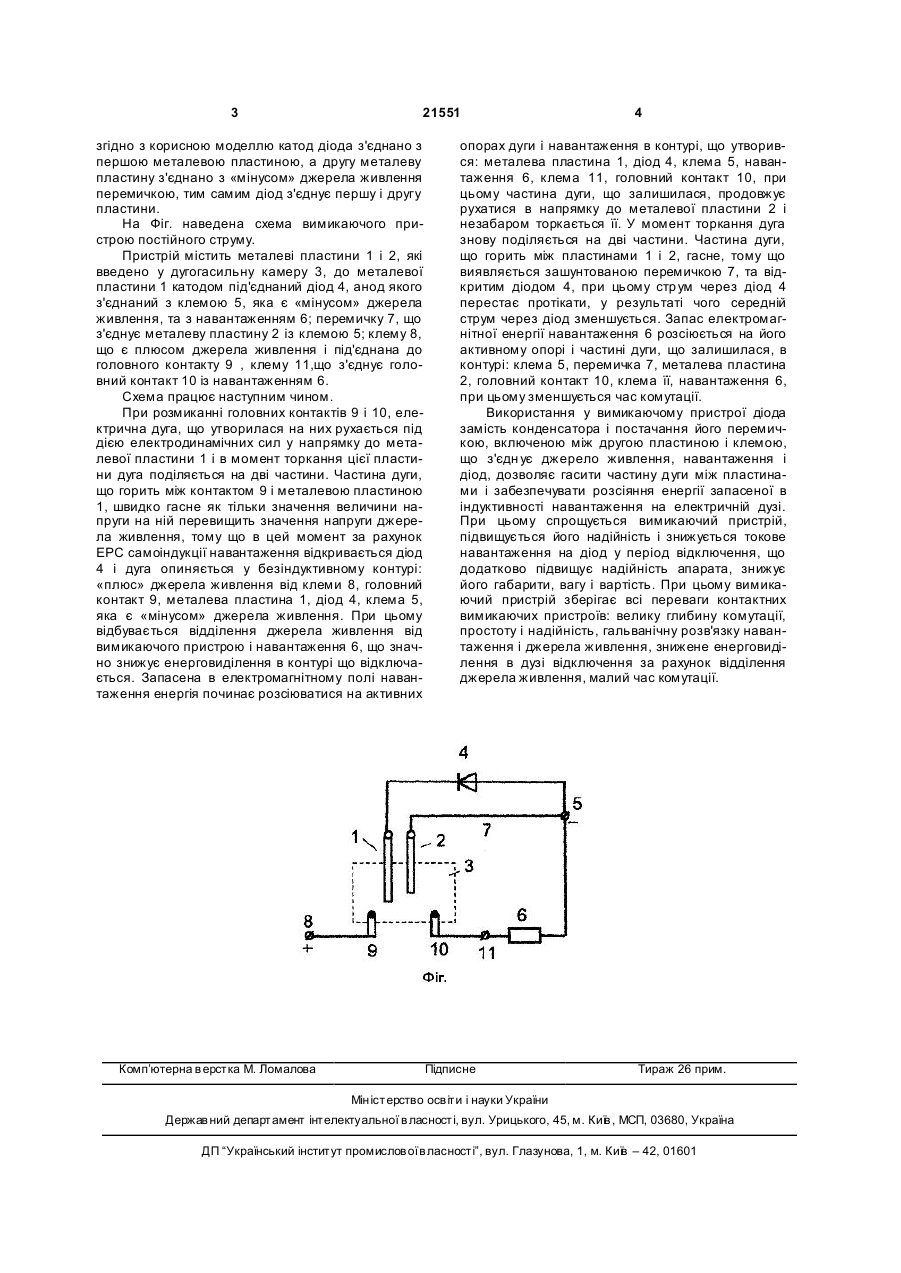

Вимикаючий пристрій постійного струму, що містить три клеми і головні контакти, один із яких 3 21551 згідно з корисною моделлю катод діода з'єднано з першою металевою пластиною, а другу металеву пластину з'єднано з «мінусом» джерела живлення перемичкою, тим самим діод з'єднує першу і другу пластини. На Фіг. наведена схема вимикаючого пристрою постійного струму. Пристрій містить металеві пластини 1 і 2, які введено у дугогасильну камеру 3, до металевої пластини 1 катодом під'єднаний діод 4, анод якого з'єднаний з клемою 5, яка є «мінусом» джерела живлення, та з навантаженням 6; перемичку 7, що з'єднує металеву пластину 2 із клемою 5; клему 8, що є плюсом джерела живлення і під'єднана до головного контакту 9 , клему 11,що з'єднує головний контакт 10 із навантаженням 6. Схема працює наступним чином. При розмиканні головних контактів 9 і 10, електрична дуга, що утворилася на них рухається під дією електродинамічних сил у напрямку до металевої пластини 1 і в момент торкання цієї пластини дуга поділяється на дві частини. Частина дуги, що горить між контактом 9 і металевою пластиною 1, швидко гасне як тільки значення величини напруги на ній перевищить значення напруги джерела живлення, тому що в цей момент за рахунок ЕРС самоіндукції навантаження відкривається діод 4 і дуга опиняється у безіндуктивному контурі: «плюс» джерела живлення від клеми 8, головний контакт 9, металева пластина 1, діод 4, клема 5, яка є «мінусом» джерела живлення. При цьому відбувається відділення джерела живлення від вимикаючого пристрою і навантаження 6, що значно знижує енерговиділення в контурі що відключається. Запасена в електромагнітному полі навантаження енергія починає розсіюватися на активних Комп’ютерна в ерстка М. Ломалова 4 опорах дуги і навантаження в контурі, що утворився: металева пластина 1, діод 4, клема 5, навантаження 6, клема 11, головний контакт 10, при цьому частина дуги, що залишилася, продовжує рухатися в напрямку до металевої пластини 2 і незабаром торкається її. У момент торкання дуга знову поділяється на дві частини. Частина дуги, що горить між пластинами 1 і 2, гасне, тому що виявляється зашунтованою перемичкою 7, та відкритим діодом 4, при цьому стр ум через діод 4 перестає протікати, у результаті чого середній струм через діод зменшується. Запас електромагнітної енергії навантаження 6 розсіюється на його активному опорі і частині дуги, що залишилася, в контурі: клема 5, перемичка 7, металева пластина 2, головний контакт 10, клема її, навантаження 6, при цьому зменшується час комутації. Використання у вимикаючому пристрої діода замість конденсатора і постачання його перемичкою, включеною між другою пластиною і клемою, що з'єдн ує джерело живлення, навантаження і діод, дозволяє гасити частину дуги між пластинами і забезпечувати розсіяння енергії запасеної в індуктивності навантаження на електричній дузі. При цьому спрощується вимикаючий пристрій, підвищується його надійність і знижується токове навантаження на діод у період відключення, що додатково підвищує надійність апарата, знижує його габарити, вагу і вартість. При цьому вимикаючий пристрій зберігає всі переваги контактних вимикаючих пристроїв: велику глибину комутації, простоту і надійність, гальванічну розв'язку навантаження і джерела живлення, знижене енерговиділення в дузі відключення за рахунок відділення джерела живлення, малий час комутації. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
