Подрібнювач виноградної лози
Формула / Реферат
Подрібнювач виноградної лози, що містить раму, підвищувальний редуктор, шків, клинопасову передачу, барабан-подрібнювач, опорні колеса, кожух, жорстко закріплений приєднувальний трикутник, який відрізняється тим, що містить перед барабаном- подрібнювачем на телескопічних кронштейнах підбирач, який приводиться в обертання гідродвигуном з безступінчасто регульованою частотою обертання, також розміщені на барабані-подрібнювачеві шарнірно закріплені прямокутні молотки та протиріжучу гребінку, котра жорстко закріплена на рамі навпроти горизонтально розміщених молотків і протирізів, які виконані під кутом сковзання β виноградної лози, що дорівнює 26 градусів.
Текст

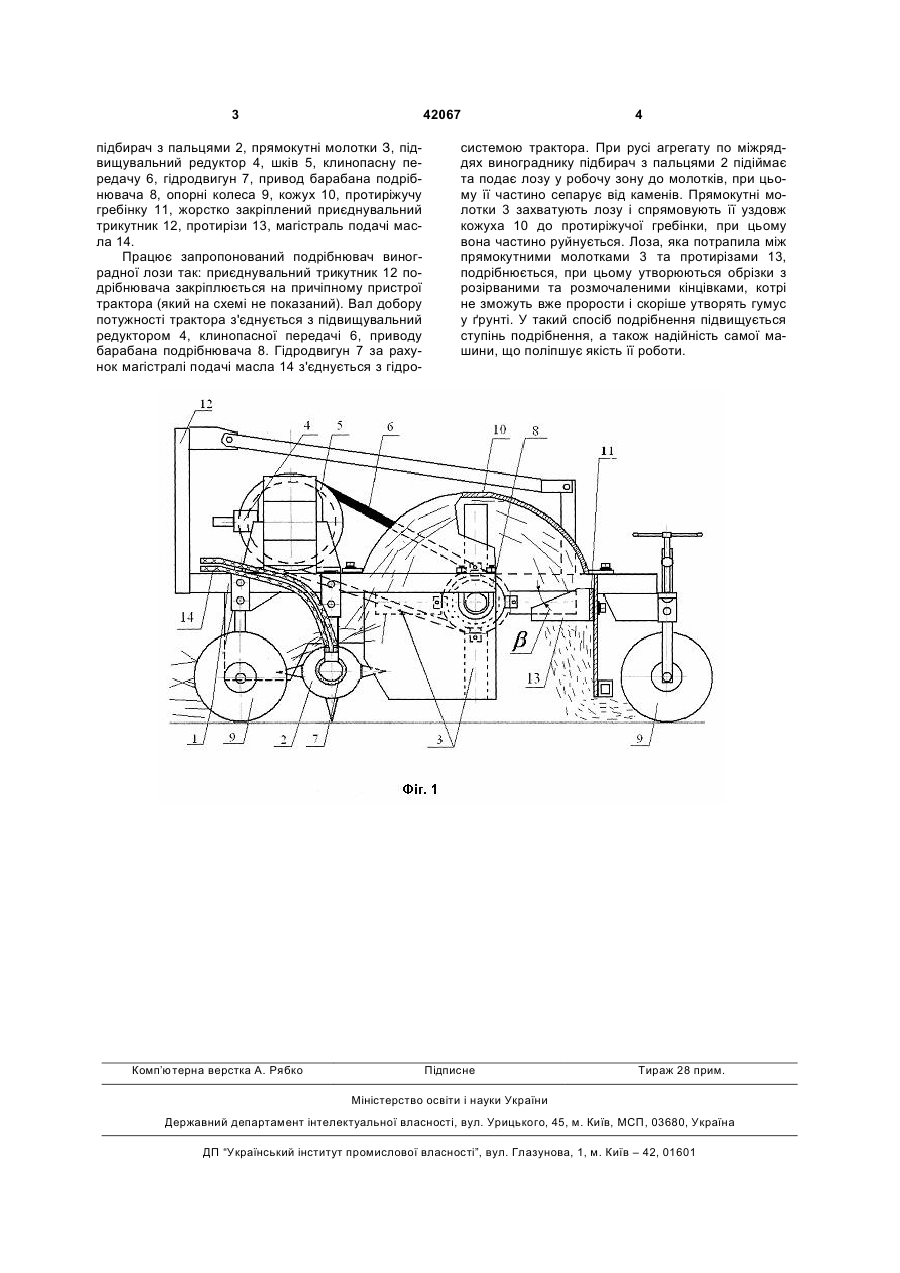

Подрібнювач виноградної лози, що містить раму, підвищувальний редуктор, шків, клинопасову передачу, барабан-подрібнювач, опорні колеса, кожух, жорстко закріплений приєднувальний три 3 42067 підбирач з пальцями 2, прямокутні молотки З, підвищувальний редуктор 4, шків 5, клинопасну передачу 6, гідродвигун 7, привод барабана подрібнювача 8, опорні колеса 9, кожух 10, протиріжучу гребінку 11, жорстко закріплений приєднувальний трикутник 12, протирізи 13, магістраль подачі масла 14. Працює запропонований подрібнювач виноградної лози так: приєднувальний трикутник 12 подрібнювача закріплюється на причіпному пристрої трактора (який на схемі не показаний). Вал добору потужності трактора з'єднується з підвищувальний редуктором 4, клинопасної передачі 6, приводу барабана подрібнювача 8. Гідродвигун 7 за рахунок магістралі подачі масла 14 з'єднується з гідро Комп’ютерна верстка А. Рябко 4 системою трактора. При русі агрегату по міжряддях винограднику підбирач з пальцями 2 підіймає та подає лозу у робочу зону до молотків, при цьому її частино сепарує від каменів. Прямокутні молотки 3 захватують лозу і спрямовують її уздовж кожуха 10 до протиріжучої гребінки, при цьому вона частино руйнується. Лоза, яка потрапила між прямокутними молотками 3 та протирізами 13, подрібнюється, при цьому утворюються обрізки з розірваними та розмочаленими кінцівками, котрі не зможуть вже прорости і скоріше утворять гумус у ґрунті. У такий спосіб подрібнення підвищується ступінь подрібнення, а також надійність самої машини, що поліпшує якість її роботи. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGrapevine shredder
Автори англійськоюSobolevskyi Ivan Vitaliiovych
Назва патенту російськоюИзмельчитель виноградной лозы
Автори російськоюСоболевский Иван Витальевич
МПК / Мітки
МПК: A01D 82/00
Мітки: виноградної, подрібнювач, лози
