Вузол з’єднання ригеля з колоною

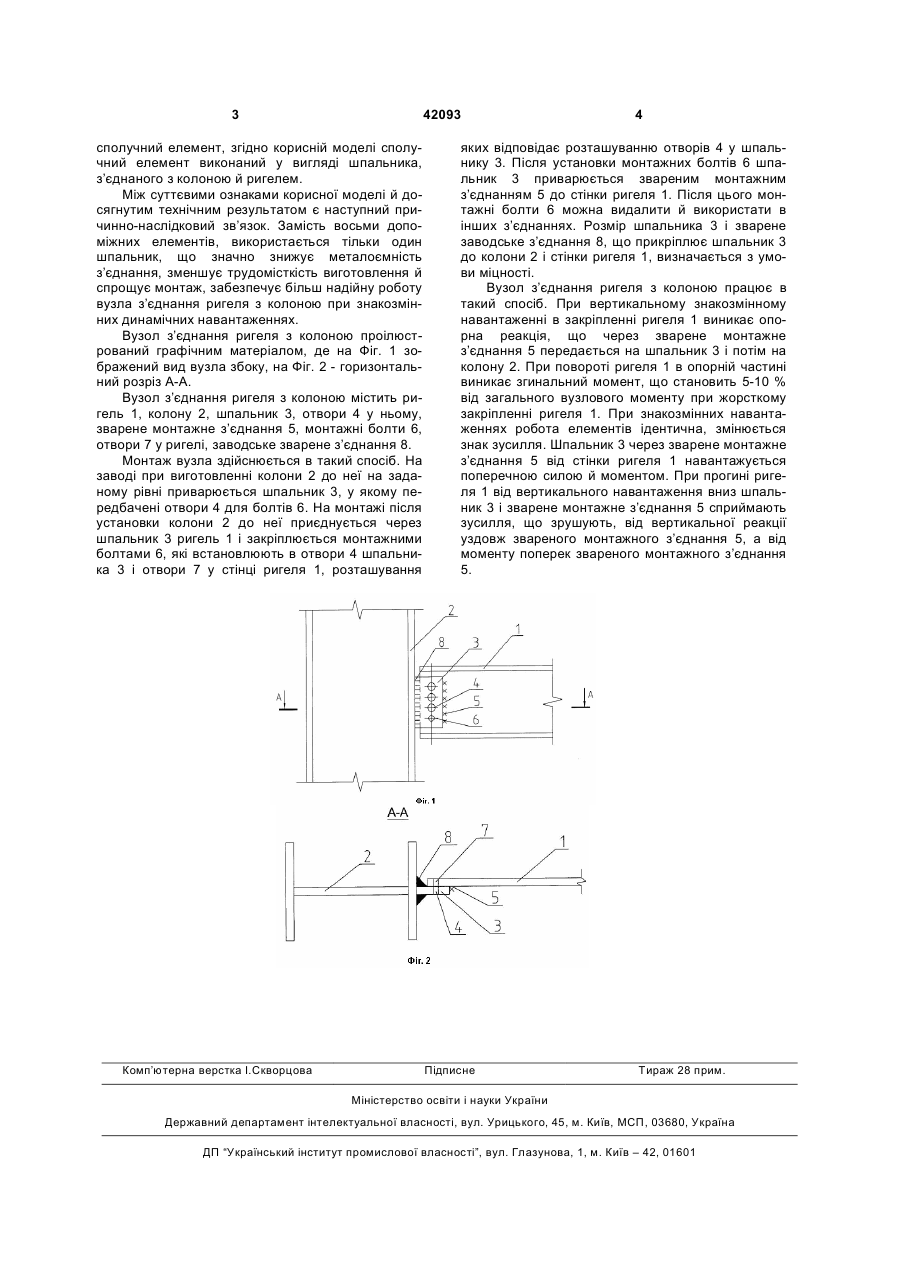

Вузол з'єднання ригеля з колоною, що містить сполучний елемент, який відрізняється тим, що сполучний елемент виконаний у вигляді шпальника, з'єднаного з колоною й ригелем. (19) (21) u200815294 (22) 30.12.2008 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) АЖЕРМАЧОВ ГЕННАДІЙ АРСЕНТІЙОВИЧ, АЖЕРМАЧОВ СЕРГІЙ ГЕННАДІЙОВИЧ, ІГУМНОВА ОЛЕКСАНДРА ВОЛОДИМИРІВНА 3 42093 сполучний елемент, згідно корисній моделі сполучний елемент виконаний у вигляді шпальника, з’єднаного з колоною й ригелем. Між суттєвими ознаками корисної моделі й досягнутим технічним результатом є наступний причинно-наслідковий зв’язок. Замість восьми допоміжних елементів, використається тільки один шпальник, що значно знижує металоємність з’єднання, зменшує трудомісткість виготовлення й спрощує монтаж, забезпечує більш надійну роботу вузла з’єднання ригеля з колоною при знакозмінних динамічних навантаженнях. Вузол з’єднання ригеля з колоною проілюстрований графічним матеріалом, де на Фіг. 1 зображений вид вузла збоку, на Фіг. 2 - горизонтальний розріз А-А. Вузол з’єднання ригеля з колоною містить ригель 1, колону 2, шпальник 3, отвори 4 у ньому, зварене монтажне з’єднання 5, монтажні болти 6, отвори 7 у ригелі, заводське зварене з’єднання 8. Монтаж вузла здійснюється в такий спосіб. На заводі при виготовленні колони 2 до неї на заданому рівні приварюється шпальник 3, у якому передбачені отвори 4 для болтів 6. На монтажі після установки колони 2 до неї приєднується через шпальник 3 ригель 1 і закріплюється монтажними болтами 6, які встановлюють в отвори 4 шпальника 3 і отвори 7 у стінці ригеля 1, розташування Комп’ютерна верстка І.Скворцова 4 яких відповідає розташуванню отворів 4 у шпальнику 3. Після установки монтажних болтів 6 шпальник 3 приварюється звареним монтажним з’єднанням 5 до стінки ригеля 1. Після цього монтажні болти 6 можна видалити й використати в інших з’єднаннях. Розмір шпальника 3 і зварене заводське з’єднання 8, що прикріплює шпальник 3 до колони 2 і стінки ригеля 1, визначається з умови міцності. Вузол з’єднання ригеля з колоною працює в такий спосіб. При вертикальному знакозмінному навантаженні в закріпленні ригеля 1 виникає опорна реакція, що через зварене монтажне з’єднання 5 передається на шпальник 3 і потім на колону 2. При повороті ригеля 1 в опорній частині виникає згинальний момент, що становить 5-10 % від загального вузлового моменту при жорсткому закріпленні ригеля 1. При знакозмінних навантаженнях робота елементів ідентична, змінюється знак зусилля. Шпальник 3 через зварене монтажне з’єднання 5 від стінки ригеля 1 навантажується поперечною силою й моментом. При прогині ригеля 1 від вертикального навантаження вниз шпальник 3 і зварене монтажне з’єднання 5 сприймають зусилля, що зрушують, від вертикальної реакції уздовж звареного монтажного з’єднання 5, а від моменту поперек звареного монтажного з’єднання 5. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
