Вузол для жорсткого спряження трубобетонного стояка та сталезалізобетонного ригеля

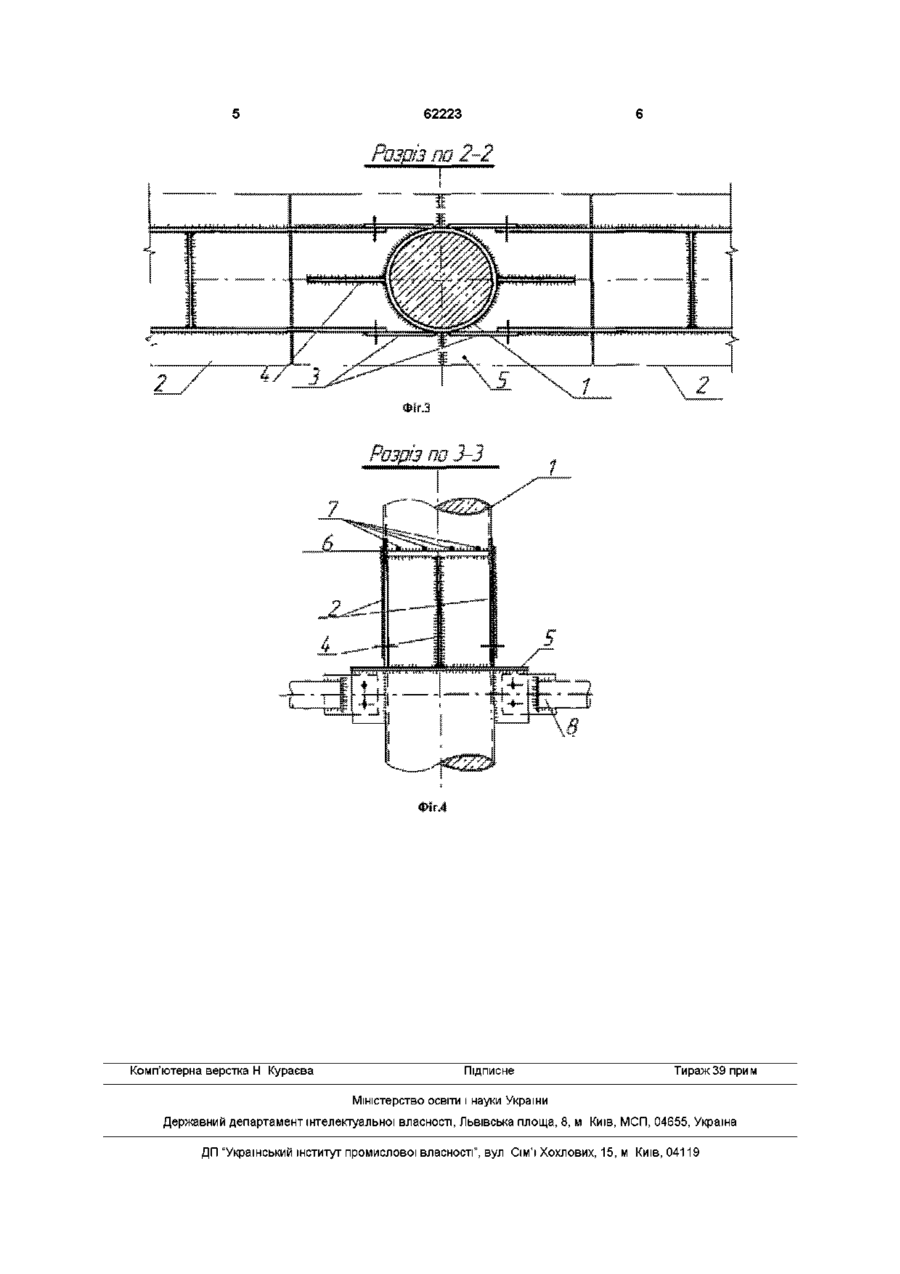

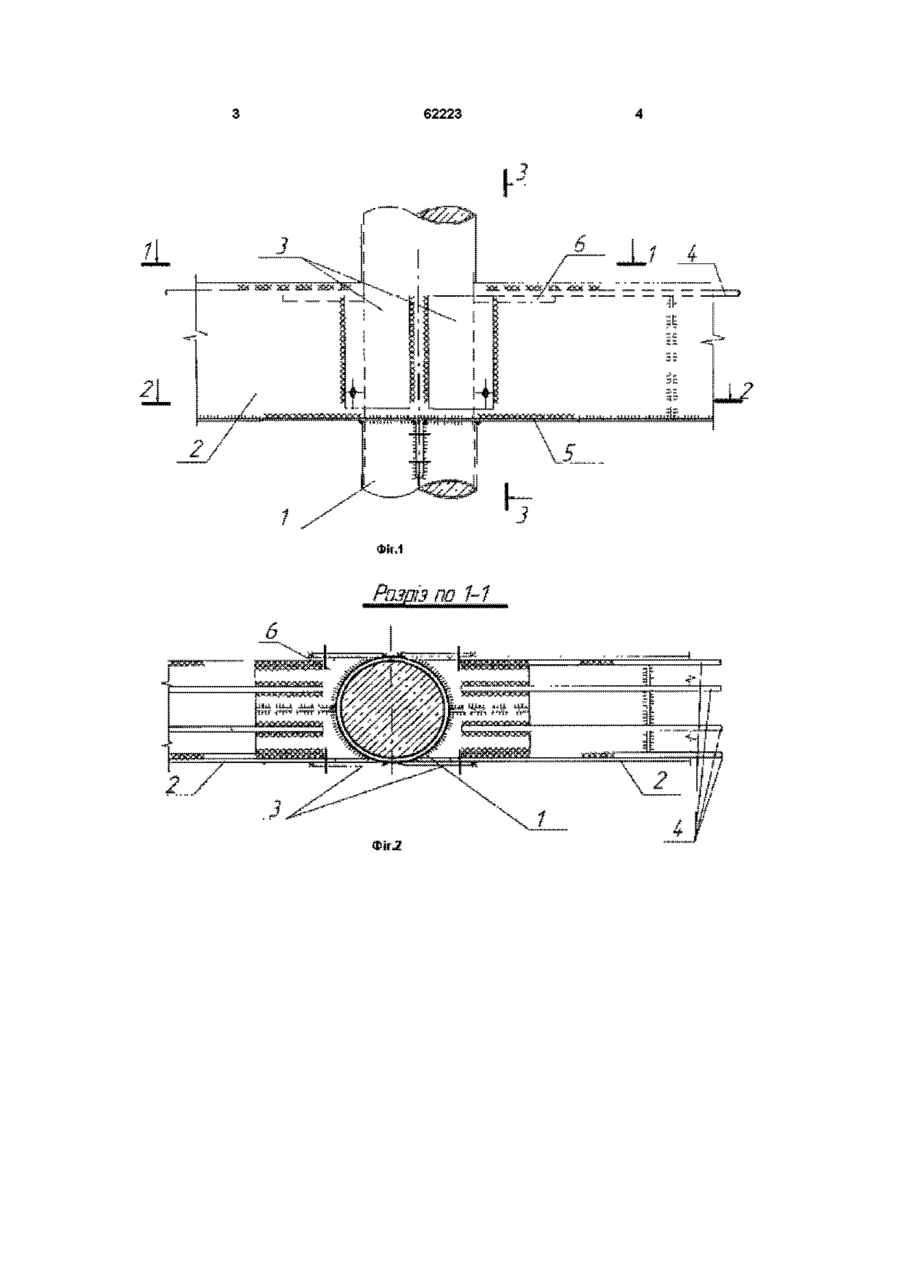

Вузол спряження для жорсткого з'єднання трубобетонного стояка та сталезалізобетонного Uподібного ригеля багатоповерхової поперечної рами будівлі, який відрізняється тим, що колона має консолі в площині перекриття, стінки ригеля через накладки приварені безпосередньо до поверхні трубобетонної колони, нижній пояс ригеля приєднаний до нижньої полички консолі, привареної до колони, а до верхньої полички приварена арматура, яка розташована у стиснутій зоні балки Винахід належить до галузі будівництва і призначений для використання в будівлях, що проектуються із сталезалізобетонних та трубобетонних елементів, і дозволяє забезпечити надійне жорстке з'єднання ригелю та стійки, при цьому елементи з'єднання знаходяться в площині перекриття ВІДОМІ вузли забезпечують жорстке з'єднання сталевих або залізобетонних елементів Недоліком аналогу є неможливість жорсткого з'єднання трубобетонних стійок із сталезалізобетонними ригелями, так, щоб елементи з'єднання не виступали з площини перекриття В основу винаходу покладено задачу удосконалення несучої рами каркасної багатоповерхової будівлі шляхом виконання опорних стійок з трубобетону з шарнірними нижніми вузлами, а ригелів сталезалізобетоними із листовим або стрічковим армуванням, поєднаних між собою жорсткими вузлами Вузол має таку конструкцію Стінки балки спираються на нижню горизонтальну поличку, яка виконується ширшою за верхню, та приварюються до трубобетонної колони за допомогою двох вертикальних накладок, які приєднуються до стінок балки за допомогою зварювання та болтів Нижній пояс балки приварюється встик до нижньої полички Верхня горизонтальна поличка приварюється до колони, і спирається на вертикальне ребро, яке також приєднане до колони Вертикальне ребро є основним зв'язуючим елементом вузла, до якого прикріплюються горизонтальні полички До верхньої горизонтальної полички приварюються виступи верхньої робочої арматури балки Порожнина, що утворилася після монтажу вузла заповнюється бетоном На фіг 1 показано загальний вигляд вузла, де 1 — трубобетонна стійка, 2 — сталезалізобетонний ригель, 3 — вертикальні накладки, 4 — верхня робоча арматура ригеля, 5 - нижня горизонтальна накладка, 6 — верхня горизонтальна накладка, на фіг 2 показано розріз вузла по 1-1, на фіг 3 показано розріз по 2-2, де 7 — вертикальні ребра, на фіг 4 показано розріз по 3-3, де 8 — монтажні розпірки Вузол працює наступним чином Зусилля від перекриттів передаються на ригель 2, а з ригеля через жорсткі вузли на стійки 1, причому згинальний момент сприймають верхня та нижня горизонтальні накладки 5 і 6, а поперечну силу вертикальні накладки З Література 1) Металлические конструкции Общий курс Учебник для вузов / Е Й Беленя, В А Балдин, Г С Ведерников и др , Под общ ред Е И Беленя — 6-е изд , пере раб и доп — М Стройиздат, 1985 — 560с, ил 2) Стороженко Л И Трубобетонные конструкции — Киев Будывэльнык, 1978-82с 3) Стороженко Л И , Плахотный П И Внецентренное сжатие трубобетонного элемента // Строительная механика и расчет сооружений — 1985 — №2 — С 45-48 4) Железобетонные элементы с внешним армированием Учеб пособие / Л И Стороженко — К УМКВО, 1989 —99с ГО (О 62223 62223 Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
