Гідропривод ущільнюючої плити сміттєвоза
Формула / Реферат
Гідропривод ущільнюючої плити сміттєвоза, що містить гідронасос, який через живильну магістраль з'єднаний з баком через фільтр, запобіжний клапан, встановлений на напірній магістралі, гідроциліндр ущільнюючої плити, що зв'язаний з гідророзподільником магістралями, генератор імпульсів тиску, який з'єднаний з напірною магістраллю гідроциліндра, який відрізняється тим, що в нього введено гідрозамок, який з'єднаний із напірною магістраллю гідроциліндра.
Текст

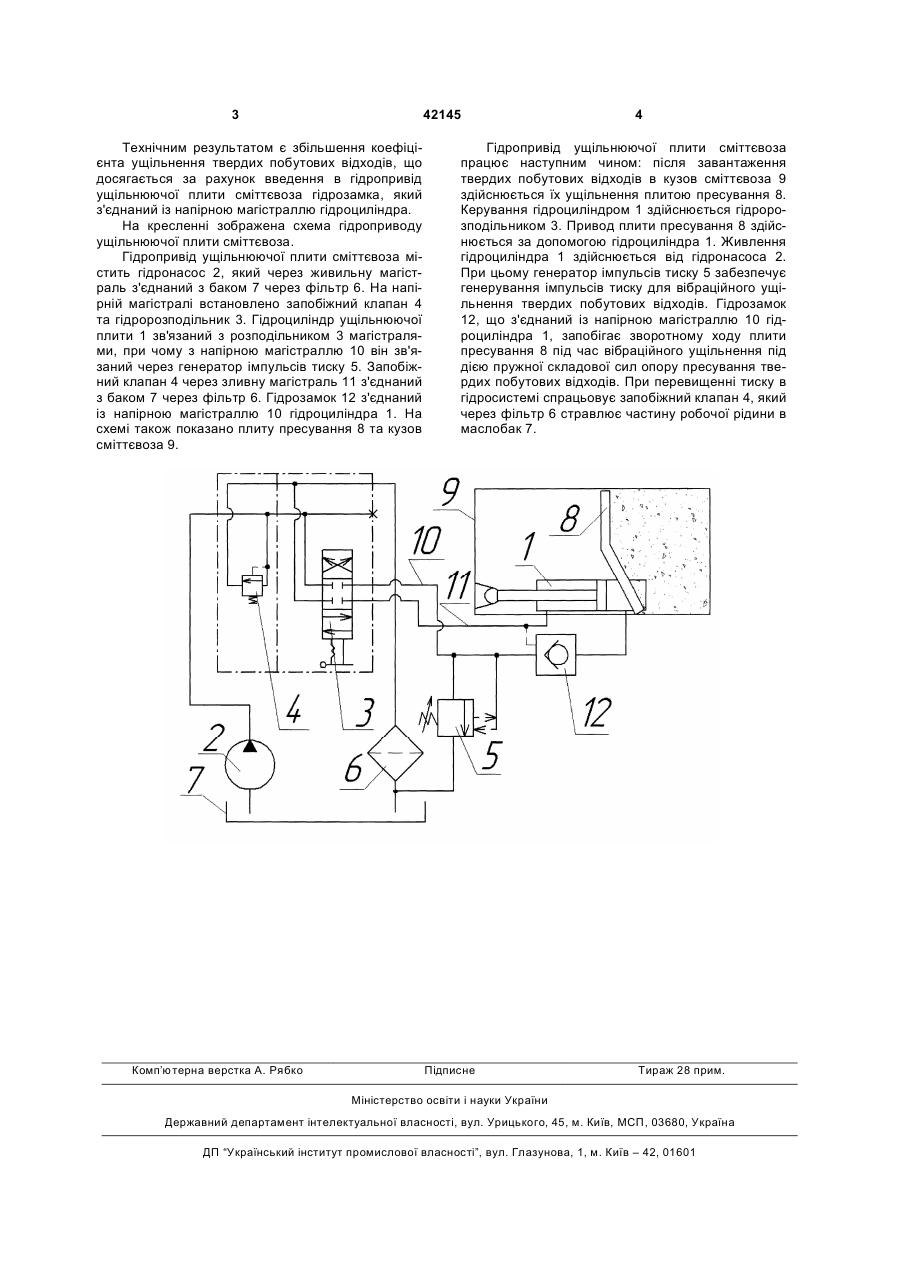

Гідропривод ущільнюючої плити сміттєвоза, що містить гідронасос, який через живильну магіс 3 42145 Технічним результатом є збільшення коефіцієнта ущільнення твердих побутових відходів, що досягається за рахунок введення в гідропривід ущільнюючої плити сміттєвоза гідрозамка, який з'єднаний із напірною магістраллю гідроциліндра. На кресленні зображена схема гідроприводу ущільнюючої плити сміттєвоза. Гідропривід ущільнюючої плити сміттєвоза містить гідронасос 2, який через живильну магістраль з'єднаний з баком 7 через фільтр 6. На напірній магістралі встановлено запобіжний клапан 4 та гідророзподільник 3. Гідроциліндр ущільнюючої плити 1 зв'язаний з розподільником 3 магістралями, при чому з напірною магістраллю 10 він зв'язаний через генератор імпульсів тиску 5. Запобіжний клапан 4 через зливну магістраль 11 з'єднаний з баком 7 через фільтр 6. Гідрозамок 12 з'єднаний із напірною магістраллю 10 гідроциліндра 1. На схемі також показано плиту пресування 8 та кузов сміттєвоза 9. Комп’ютерна верстка А. Рябко 4 Гідропривід ущільнюючої плити сміттєвоза працює наступним чином: після завантаження твердих побутових відходів в кузов сміттєвоза 9 здійснюється їх ущільнення плитою пресування 8. Керування гідроциліндром 1 здійснюється гідророзподільником 3. Привод плити пресування 8 здійснюється за допомогою гідроциліндра 1. Живлення гідроциліндра 1 здійснюється від гідронасоса 2. При цьому генератор імпульсів тиску 5 забезпечує генерування імпульсів тиску для вібраційного ущільнення твердих побутових відходів. Гідрозамок 12, що з'єднаний із напірною магістраллю 10 гідроциліндра 1, запобігає зворотному ходу плити пресування 8 під час вібраційного ущільнення під дією пружної складової сил опору пресування твердих побутових відходів. При перевищенні тиску в гідросистемі спрацьовує запобіжний клапан 4, який через фільтр 6 стравлює частину робочої рідини в маслобак 7. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic drive of packing plate of garbage truck
Автори англійськоюBereziuk Oleh Volodymyrovych
Назва патенту російськоюГидропривод уплотняющей плиты мусоровоза
Автори російськоюБерезюк Олег Владимирович
МПК / Мітки
МПК: B65F 3/00
Мітки: сміттєвоза, гідропривод, ущільнюючої, плити
