Номер патенту: 42152

Опубліковано: 25.06.2009

Автор: Хабрат Микола Іванович

Завантажити PDF файл.

Формула / Реферат

Крюкова підвіска одинарного поліспаста, що містить вісь блоків і траверсу, на якій на упорному підшипнику встановлений вантажний гак, яка відрізняється тим, що на шийку вантажного гака додатково встановлена пара радіальних підшипників кочення, зовнішній діаметр яких зафіксований у траверсі крюкової підвіски.

Текст

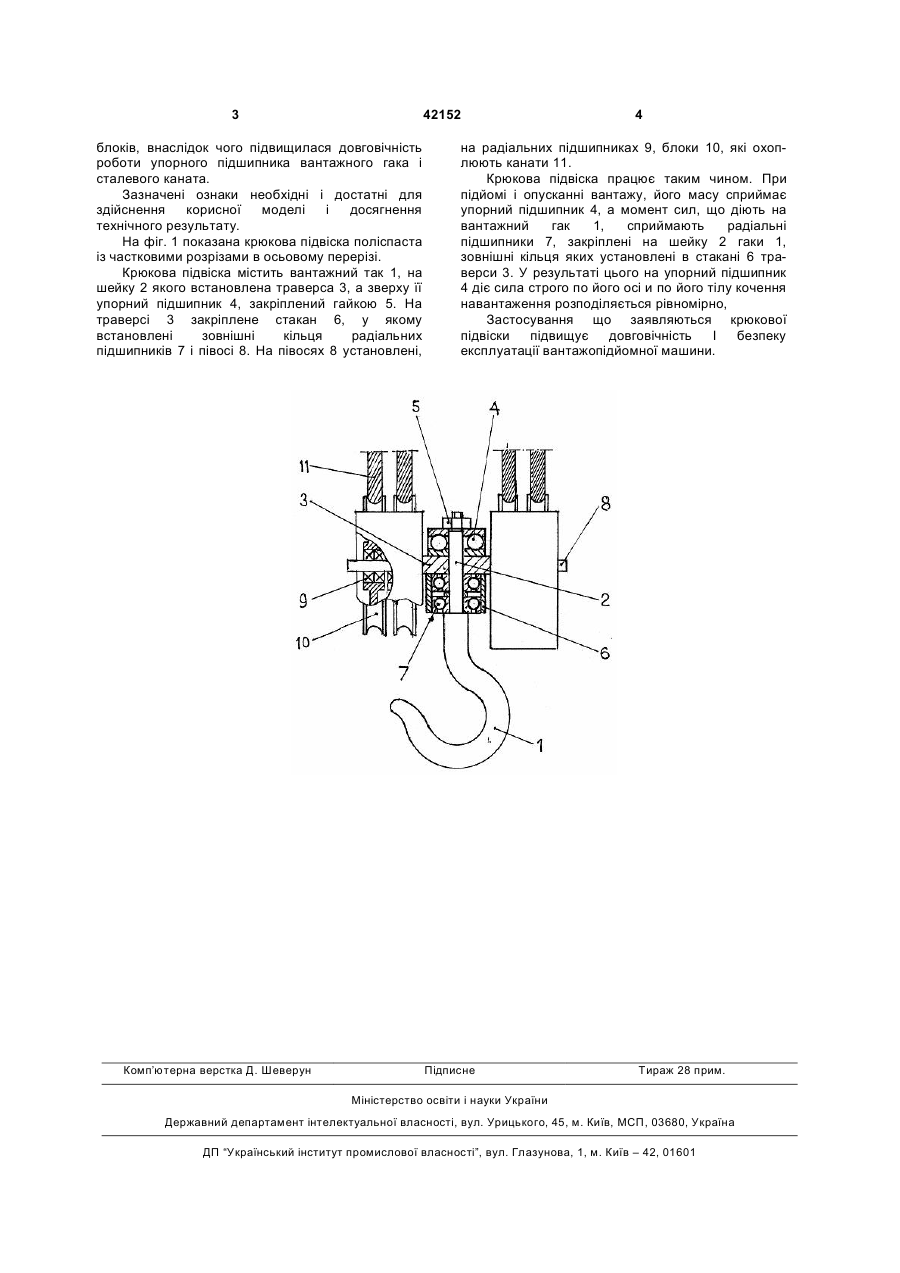

Крюкова підвіска одинарного поліспаста, що містить вісь блоків і траверсу, на якій на упорному підшипнику встановлений вантажний гак, яка відрізняється тим, що на шийку вантажного гака додатково встановлена пара радіальних підшипників кочення, зовнішній діаметр яких зафіксований у траверсі крюкової підвіски. (19) (21) u200900537 (22) 26.01.2009 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ХАБРАТ МИКОЛА ІВАНОВИЧ, МЕНАСАНОВА СААДАТ ЕНВЕРІВНА (73) ХАБРАТ МИКОЛА ІВАНОВИЧ, МЕНАСАНОВА СААДАТ ЕНВЕРІВНА 3 42152 блоків, внаслідок чого підвищилася довговічність роботи упорного підшипника вантажного гака і сталевого каната. Зазначені ознаки необхідні і достатні для здійснення корисної моделі і досягнення технічного результату. На фіг. 1 показана крюкова підвіска поліспаста із частковими розрізами в осьовому перерізі. Крюкова підвіска містить вантажний так 1, на шейку 2 якого встановлена траверса 3, а зверху її упорний підшипник 4, закріплений гайкою 5. На траверсі 3 закріплене стакан 6, у якому встановлені зовнішні кільця радіальних підшипників 7 і півосі 8. На півосях 8 установлені, Комп’ютерна верстка Д. Шеверун 4 на радіальних підшипниках 9, блоки 10, які охоплюють канати 11. Крюкова підвіска працює таким чином. При підйомі і опусканні вантажу, його масу сприймає упорний підшипник 4, а момент сил, що діють на вантажний гак 1, сприймають радіальні підшипники 7, закріплені на шейку 2 гаки 1, зовнішні кільця яких установлені в стакані 6 траверси 3. У результаті цього на упорний підшипник 4 діє сила строго по його осі и по його тілу кочення навантаження розподіляється рівномірно, Застосування що заявляються крюкової підвіски підвищує довговічність І безпеку експлуатації вантажопідйомної машини. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
