Спосіб вимірювання фазоамплітудної похибки систем і пристроїв
Номер патенту: 42224
Опубліковано: 25.06.2009
Автори: Огороднійчук Олексій Леонідович, Огороднійчук Леонід Дмитрович
Формула / Реферат
Спосіб вимірювання фазоамплітудної похибки (ФАП) систем і пристроїв, який полягає в тому, що формують перший і другий сигнали, амплітуду першого сигналу змінюють за допомогою атенюатора і одержують третій сигнал, а ФАП відраховують на табло досліджувальної системи або пристрою, який відрізняється тим, що фазовий зсув між другим і третім сигналами ділять на n частин і одержують четвертий і п'ятий сигнали, які подають на досліджувальну систему або пристрій.
Текст

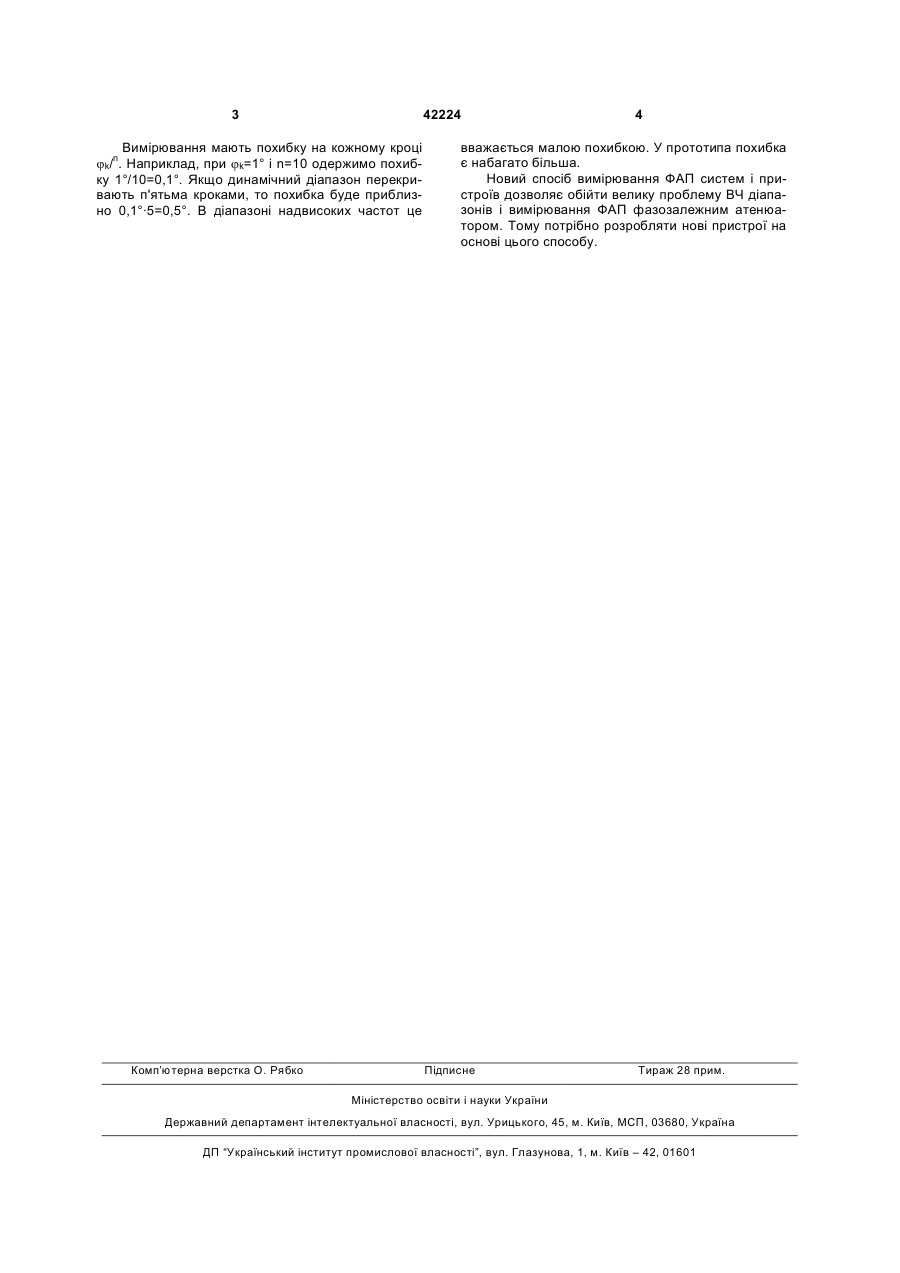

Спосіб вимірювання фазоамплітудної похибки (ФАП) систем і пристроїв, який полягає в тому, що 3 42224 Вимірювання мають похибку на кожному кроці jk/n. Наприклад, при jk=1° і n=10 одержимо похибку 1°/10=0,1°. Якщо динамічний діапазон перекривають п'ятьма кроками, то похибка буде приблизно 0,1°·5=0,5°. В діапазоні надвисоких частот це Комп’ютерна верстка О. Рябко 4 вважається малою похибкою. У прототипа похибка є набагато більша. Новий спосіб вимірювання ФАП систем і пристроїв дозволяє обійти велику проблему ВЧ діапазонів і вимірювання ФАП фазозалежним атенюатором. Тому потрібно розробляти нові пристрої на основі цього способу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of phase-amplitude error of systems and devices
Автори англійськоюOhorodniichyk Leonid Dmytrovych, Ohorodniichuk Oleksii Leonidovych
Назва патенту російськоюСпособ измерения фазоамплитудной погрешности систем и устройств
Автори російськоюОгороднийчук Леонид Дмитриевич, Огороднийчук Алексей Леонидович
МПК / Мітки
МПК: G01R 27/28, G01R 25/00
Мітки: похибки, спосіб, фазоамплітудної, пристроїв, вимірювання, систем
