Гідродинамічний фільтр

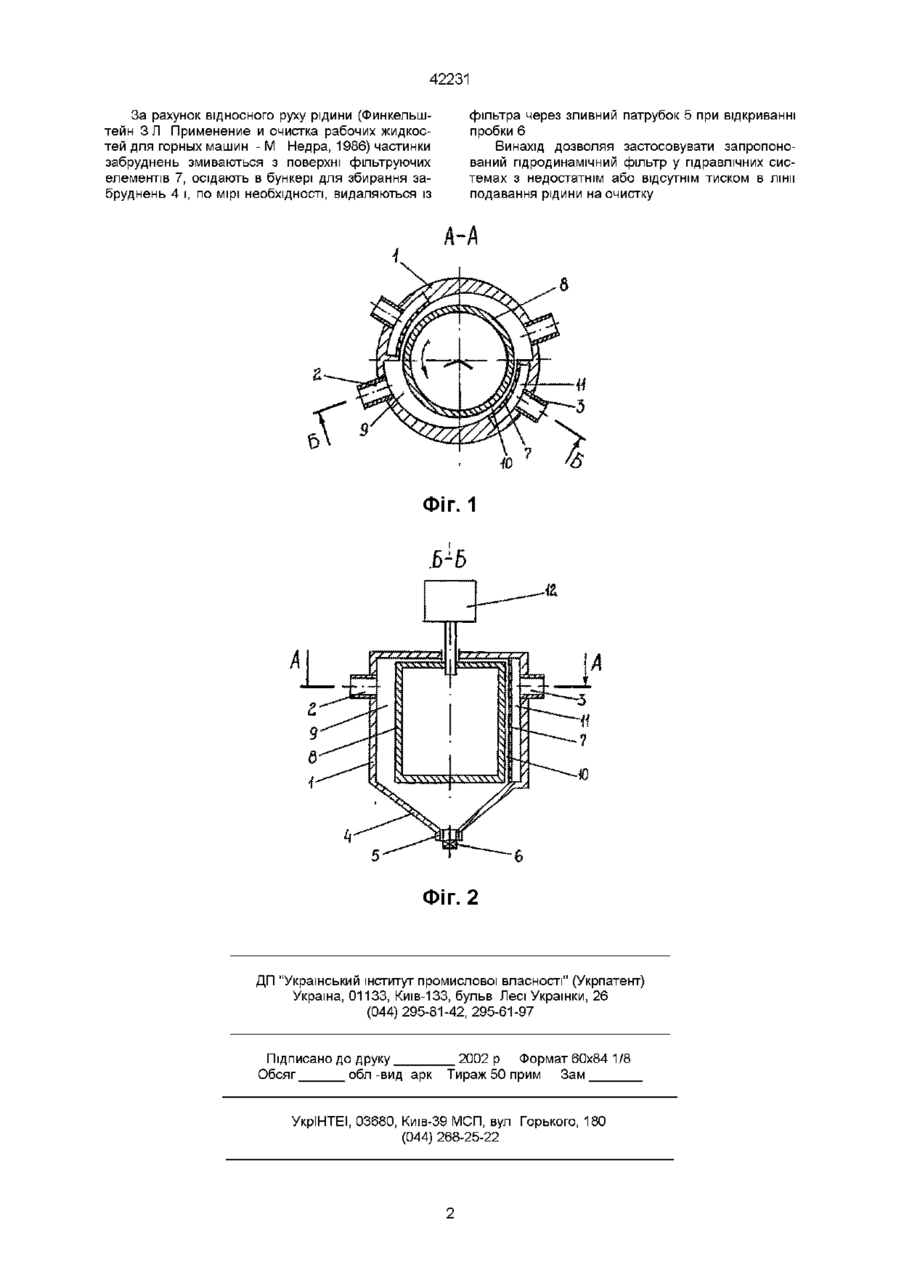

Гідродинамічний фільтр, який містить циліндричний корпус з патрубками для входу та виходу рідини, порожнини очищеної рідини, які з єднані з патрубками виходу рідини, бункер для збирання забруднень, зливний патрубок, фільтруючі елементи, привідний двигун, який відрізняється тим, що він має внутрішній порожнистий циліндр, закріплений на валу привідного двигуна, а фільтруючі елементи виконані у вигляді циліндричних сегментів із пористого пластинчатого матеріалу, який розділяє порожнини забрудненої та очищеної рідини, причому циліндричні сегменти ексцентрично зміщені відносно внутрішнього порожнистого циліндра Винахід належить до галузі фільтрування, а саме до фільтрів для очищення робочих рідин Відомий занурний фільтр, який містить циліндрічний корпус з патрубками для входу та виходу рідини, порожнини очищеної рідини, які з'єднані з патрубками виходу рідини, бункер для збирання забруднень, зливний патрубок, фільтруючі елементи, приводний двигун (Ас СССР № 1095946, МКИ B01D29/02, опубл 07 06 1984, Бюл № 21) Недоліком такого фільтру є те, що надходження рідини до фільтру забезпечується за рахунок занурення фільтру в рідину, яка очищується, що не завжди можливо В основу винаходу поставлено завдання удосконалити гідродинамічний фільтр, у якому заміна обертового фільтруючого елементу порожнистим циліндром і особливості конструкції матеріалу фільтруючого елемента забезпечують надходження рідини у фільтр без його занурення в рідину, яка очищується, за рахунок створення зниженого тиску забезпечує надходження рідини у фільтр без його занурення в рідину, яка очищується, за рахунок створення зниженого тиску у ВХІДНІЙ порожнині фільтру На фіг 1 зображено поперечний розріз фільтру А-А, на фіг 2 - поздовжній розріз фільтру Б-Б Фільтр містить циліндричний корпус 1, ВХІДНІ 2 та ВИХІДНІ 3 патрубки, бункер для збирання забруднень 4, зливний патрубок 5 з пробкою 6, фільтруючі елементи 7, внутрішній порожнистий циліндр 8 Корпус 1 поділений на ВХІДНІ порожнини 9 і порожнини забрудненої рідини 10 Між фільтруючими елементами 7 і корпусом 1 утворені порожнини очищеної рідини 11 Приводний двигун 12 забезпечує обертання внутрішнього порожнистого циліндру 8 Фільтр працює таким чином Забруднена рідина через ВХІДНІ патрубки 2 надходить до вхідних порожнин 9, захоплюється обертовим внутрішнім порожнистим циліндром 8 до порожнин забрудненої рідини 10 і проходить через фільтруючі елементи 7, які представляють собою циліндрічні сегменти із пористого пластинчатого матеріалу, котрий забезпечує необхідну тонкість очищення При обертанні внутрішнього порожнистого циліндру 8 приводним двигуном 12 в області вхідних порожнин 9 створюється знижений тиск, а в області порожнин забрудненої рідини 10 у шарі рідини виникає внутрішній тиск, який діє на фільтруючі елементи 7 і достатній для проходження через них рідини (Петров Н П Гидродинамическая теория смазки (Избранные работы) - М , 1948) Далі фільтрат збирається в порожнинах очищеної рідини 11 і через ВИХІДНІ патрубки 3 виходить із фільтра у ВХІДНІЙ порожнині фільтру Поставлене завдання вирішується тим, що у гідродинамічному фільтрі, який містить циліндричний корпус з патрубками для входу та виходу рідини, порожнини очищеної рідини, які з'єднані з патрубками виходу рідини, бункер для збирання забруднень, зливний патрубок, фільтруючі елементи, приводний двигун, згідно з винаходом, фільтр має внутрішній порожнистий циліндр, закріплений на валу приводного двигуна, а фільтруючі елементи виконані у вигляді циліндричних сегментів із пористого пластинчатого матеріалу, який розділяє порожнини забрудненої та очищеної рідини, причому, циліндричні сегменти ексцентрично зміщені відносно внутрішнього порожнистого циліндру, що СО 42231 За рахунок відносного руху рідини (Финкельштейн З Л Применение и очистка рабочих жидкостей для горных машин - М Недра, 1986) частинки забруднень змиваються з поверхні фільтруючих елементів 7, осідають в бункері для збирання забруднень 4 і, по мірі необхідності, видаляються із фільтра через зливний патрубок 5 при відкриванні пробки 6 Винахід дозволяя застосовувати запропонований гідродинамічний фільтр у гідравлічних системах з недостатнім або відсутнім тиском в лінії подавання рідини на очистку ФІГ. 1 ІО Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг с)бл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вулі Горького, 180 (044) 268-25-22
