Металевий зварний нагрівальний пристрій
Формула / Реферат
1. Металевий зварний нагрівальний пристрій, що містить корпус, утворений бічними панелями повітроводами з екраном, а також камеру згоряння, завантажувальний отвір і вихідний канал для видаляння продуктів згоряння, який відрізняється тим, що одна із сторін екрана забезпечена шаром із теплоізоляційного матеріалу.
2. Металевий зварний нагрівальний пристрій по п. 1, який відрізняється тим, що товщина теплоізоляційного шару рівна або більше величини поперечного перерізу повітроводу.
Текст

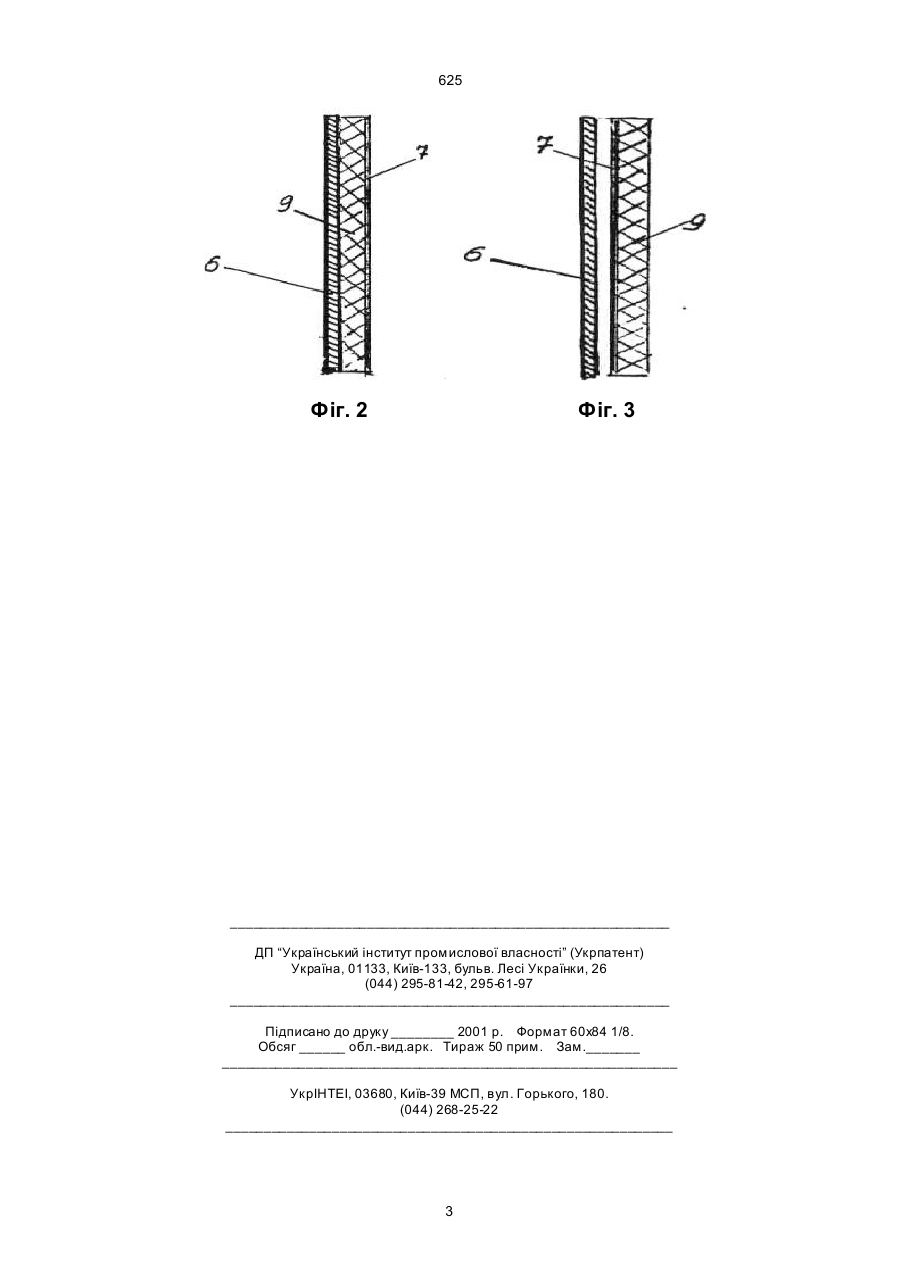

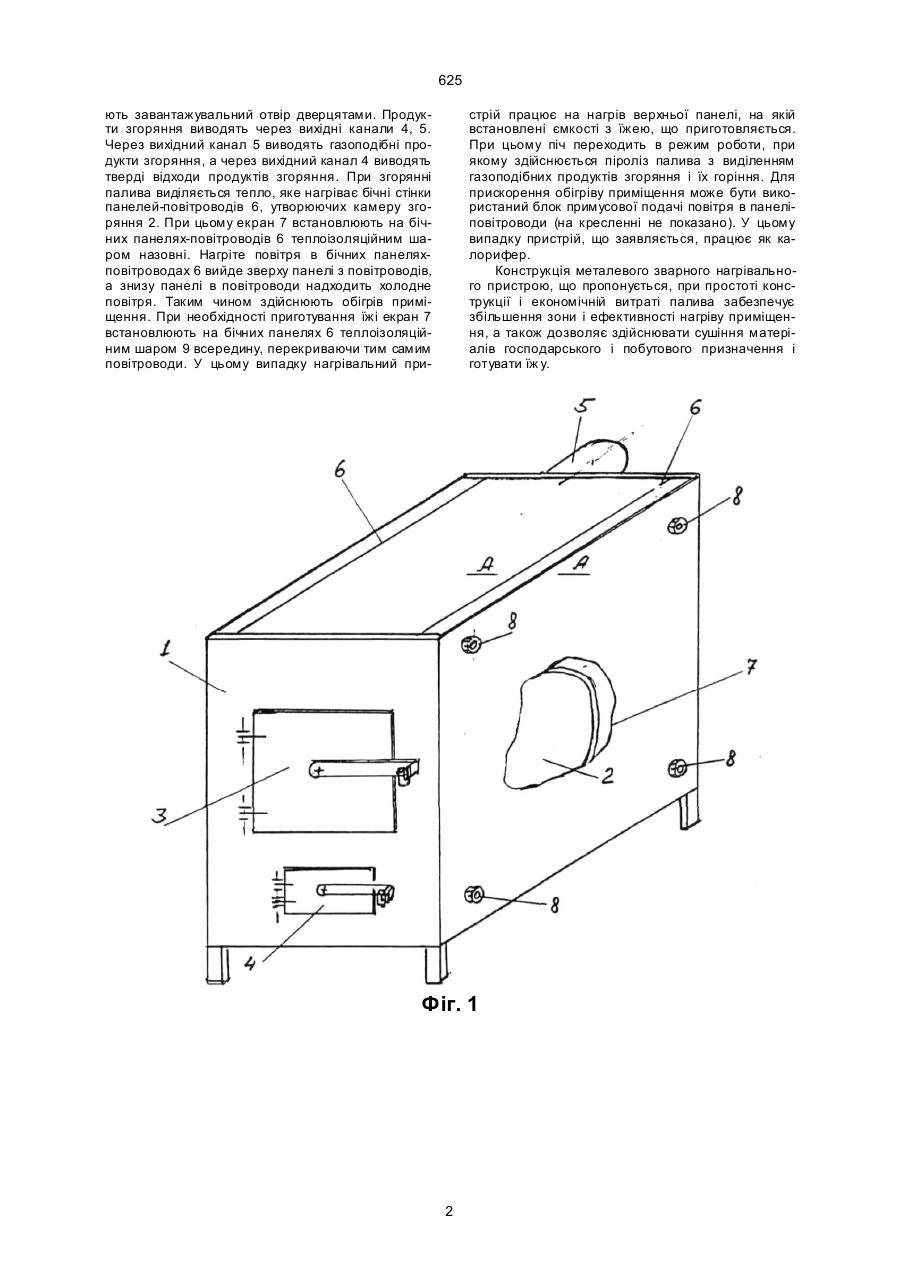

1. Металевий зварний нагрівальний пристрій, що містить корпус, утворений бічними панелями 625 ють завантажувальний отвір дверцятами. Продукти згоряння виводять через вихідні канали 4, 5. Через вихідний канал 5 виводять газоподібні продукти згоряння, а через вихідний канал 4 виводять тверді відходи продуктів згоряння. При згорянні палива виділяється тепло, яке нагріває бічні стінки панелей-повітроводів 6, утворюючих камеру згоряння 2. При цьому екран 7 встановлюють на бічних панелях-повітроводів 6 теплоізоляційним шаром назовні. Нагріте повітря в бічних панеляхповітроводах 6 вийде зверху панелі з повітроводів, а знизу панелі в повітроводи надходить холодне повітря. Таким чином здійснюють обігрів приміщення. При необхідності приготування їжі екран 7 встановлюють на бічних панелях 6 теплоізоляційним шаром 9 всередину, перекриваючи тим самим повітроводи. У цьому випадку нагрівальний при стрій працює на нагрів верхньої панелі, на якій встановлені ємкості з їжею, що приготовляється. При цьому піч переходить в режим роботи, при якому здійснюється піроліз палива з виділенням газоподібних продуктів згоряння і їх горіння. Для прискорення обігріву приміщення може бути використаний блок примусової подачі повітря в панеліповітроводи (на кресленні не показано). У цьому випадку пристрій, що заявляється, працює як калорифер. Конструкція металевого зварного нагрівального пристрою, що пропонується, при простоті конструкції і економічній витраті палива забезпечує збільшення зони і ефективності нагріву приміщення, а також дозволяє здійснювати сушіння матеріалів господарського і побутового призначення і готувати їж у. Фіг. 1 2 625 Фіг. 2 Фіг. 3 __________________________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMetal welded heating unit
Автори англійськоюBaranov Oleksandr Havrylovych
Назва патенту російськоюМеталлическое сварное нагревательное устройство
Автори російськоюБаранов Александр Гаврилович
МПК / Мітки
МПК: F24B 7/00
Мітки: металевій, зварний, нагрівальний, пристрій
