П’єзоелектричний трансформатор
Номер патенту: 42298
Опубліковано: 25.06.2009
Автори: Шарапов Валерій Михайлович, Сотула Жанна Василівна, Базіло Костянтин Вікторович
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що як п'єзоелемент використовують біморфний елемент, який містить два дискові п'єзоелементи з кільцевим та дисковим електродами, причому для кожного п'єзоелемента проекція одного електрода не співпадає з іншим електродом, п'єзоелементи з'єднані між собою таким чином, що електроди, розташовані на поверхнях п'єзоелементів, що з'єднуються, співпадають і створюють внутрішній електрод, вхідний провід підключений до одного зовнішнього електрода, загальний провід схеми підключений до іншого зовнішнього електрода, а вихідний провід підключений до внутрішнього електрода.
Текст

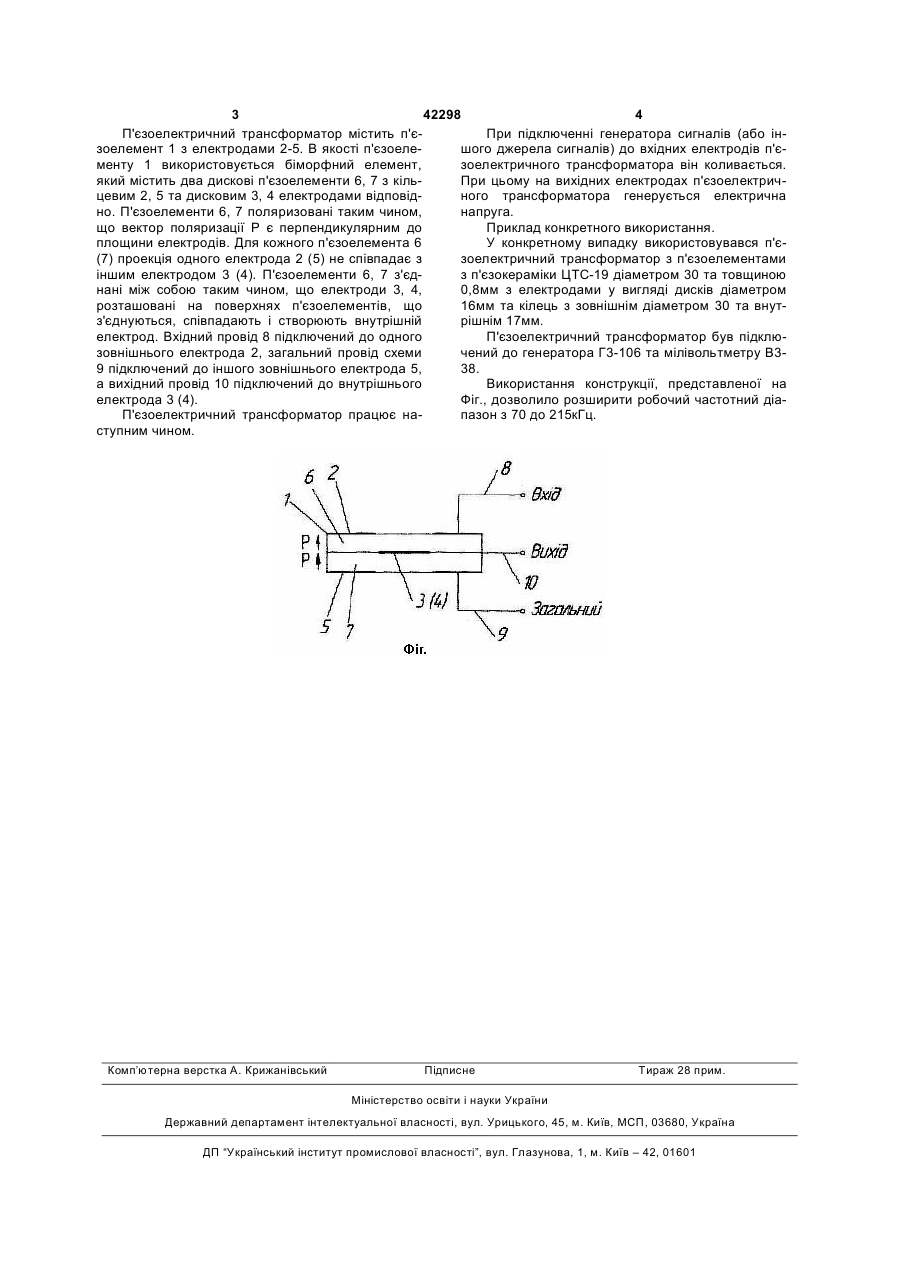

П'єзоелектричний трансформатор, який містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що як п'єзоелемент використовують біморфний елемент, який 3 42298 4 П'єзоелектричний трансформатор містить п'єПри підключенні генератора сигналів (або інзоелемент 1 з електродами 2-5. В якості п'єзоелешого джерела сигналів) до вхідних електродів п'єменту 1 використовується біморфний елемент, зоелектричного трансформатора він коливається. який містить два дискові п'єзоелементи 6, 7 з кільПри цьому на вихідних електродах п'єзоелектричцевим 2, 5 та дисковим 3, 4 електродами відповідного трансформатора генерується електрична но. П'єзоелементи 6, 7 поляризовані таким чином, напруга. що вектор поляризації Р є перпендикулярним до Приклад конкретного використання. площини електродів. Для кожного п'єзоелемента 6 У конкретному випадку використовувався п'є(7) проекція одного електрода 2 (5) не співпадає з зоелектричний трансформатор з п'єзоелементами іншим електродом 3 (4). П'єзоелементи 6, 7 з'єдз п'єзокераміки ЦТС-19 діаметром 30 та товщиною нані між собою таким чином, що електроди 3, 4, 0,8мм з електродами у вигляді дисків діаметром розташовані на поверхнях п'єзоелементів, що 16мм та кілець з зовнішнім діаметром 30 та внутз'єднуються, співпадають і створюють внутрішній рішнім 17мм. електрод. Вхідний провід 8 підключений до одного П'єзоелектричний трансформатор був підклюзовнішнього електрода 2, загальний провід схеми чений до генератора Г3-106 та мілівольтметру В39 підключений до іншого зовнішнього електрода 5, 38. а вихідний провід 10 підключений до внутрішнього Використання конструкції, представленої на електрода 3 (4). Фіг., дозволило розширити робочий частотний діаП'єзоелектричний трансформатор працює напазон з 70 до 215кГц. ступним чином. Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
