Висадко-садильна машина

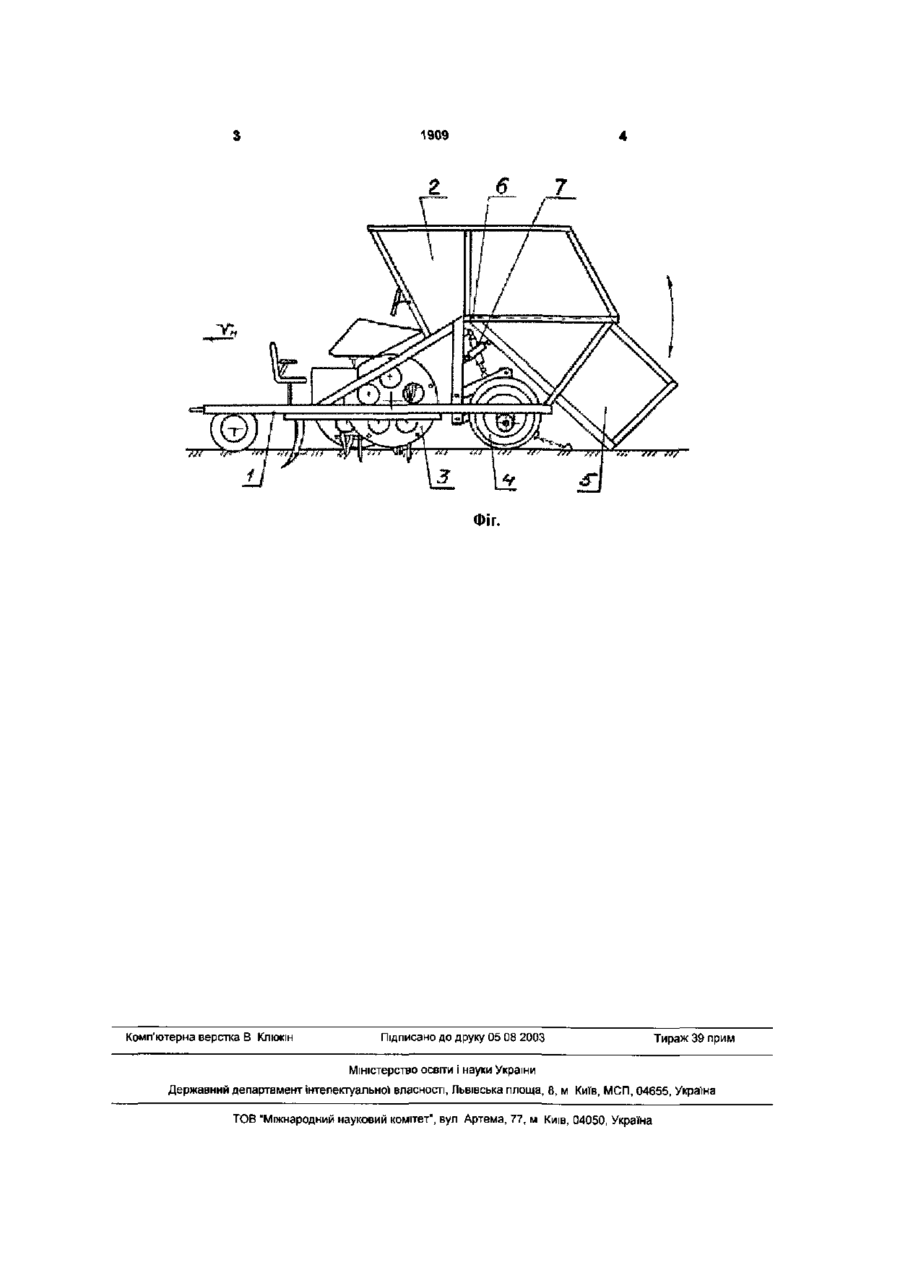

1 Висадко-садильна машина, що містить раму, бункер, садильні апарати та коткувальні колеса, яка відрізняється тим, що має завантажувальний ківш, шарнірно закріплений на рамі машини та обладнаний гідроциліндром 2 Висадко-садильна машина за п 1, яка відрізняється тим, що завантажувальний ківш розташовано позаду машини за коткувальними колесами Корисна модель належить до сільськогосподарського машинобудування, зокрема до висадкосадильних машин для маточних коренеплодів цукрових буряків. ВІДОМІ висадкосадильні машини ВПГ-4 та ВПУ4 (Машины для свекловодства Под ред, А Г Цымбала и Ю И Ковтуна. М «Машиностроение», 1976 С 237), які складаються з рами, бункера, садильних апаратів та прикочуючих коліс Завантаження бункерів маточними коренеплодами відбувається за допомогою спеціального самоскида, з попереднім підніманням платформи кузова Недоліком таких висадкосадильних машин є те, що вони потребують спеціального завантажувача Тобто для обслуговування висадкосадильної машини треба купувати спеціальну техніку Відома висадкосадильна машина ВПС-2,8 (Якименко И А Семеноводство сахарной свеклы Москва «Росельхозиздат», с 110), яка має раму, бункер, садильні апарати та прикочуючі колеса Ці ознаки співпадають з корисної моделі що заявляється, однак, відома висадкосадильна машина не забезпечує виконання поставленої задачі корисної моделі, тому що за таким конструктивним виконанням машини необхідний спеціальний завантажувач, що приводить до значних витрат на придбання цієї спеціальної техніки та обслуговування й В основу корисної моделі - висадкосадильної машини поставлено задачу шляхом обладнання машини спеціальним пристроєм забезпечити можливість її завантаження звичайним самоскидом, що дозволяє знизити витрати при Гі використанні, та зменшити собівартість вирощування насіння цукрових буряків. Поставлена задача вирішується тим, що відома висадкосадильна машина, що вміщує раму, бункер, садильні апарати та прикопуючі колеса, згідно корисної моделі має завантажувальний ківш, шарнірне закріплений на рамі машини та обладнаний гідроциліндром Крім цього, поставлена задача вирішується тим, що висадкосадильна машина згідно корисної моделі завантажувальний ківш розташовано позаду машини за прикопуючими колесами. В разі при впровадженні корисної моделі, що пропонується, дозволить відмовитись від використання коштовної спеціальної техніки, що зменшить витрати на придбання спеціальної техніки завантажувача та обслуговування, а також зменшити собівартість вирощування насінників цукрових буряків Запропонована машина схематично зображена на кресленні - фіг 1 - вигляд збоку Висадкосадильна машина складається з рами 1, бункера 2, садильних апаратів 3, прикочуючих коліс 4 та ковша-завантажувача 5, з'єднаного з рамою 1 за допомогою шарнірів 6 та гідроциліндра 7 Висадкосадильна машина працює таким чином При завантаженні машини ківш 5 займає нижнє положення, після заповнення його маточними коренеплодами за допомогою - звичайного самоскида, пдроціліндр 7 піднімає його догори і коренеплоди під дією власної ваги поступають у бункер 2 до садильних апаратів 3. t О) О О) 1909 6 7 ФІГ. Комп'ютерна верстка В Кпюкін Підписано до друку 05 08 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
