П`єзоелектричний трансформатор
Номер патенту: 42297
Опубліковано: 25.06.2009
Автори: Куницька Лариса Георгіївна, Базіло Костянтин Вікторович, Сотула Жанна Василівна, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з чотирма парами електродів, причому вхідний провід з'єднаний з плюсовим електродом першої пари електродів і мінусовим електродом другої пари електродів, вихідний провід підключений до плюсових електродів третьої та четвертої пари електродів, а загальний провід підключений до мінусових електродів першої та четвертої пари електродів.
Текст

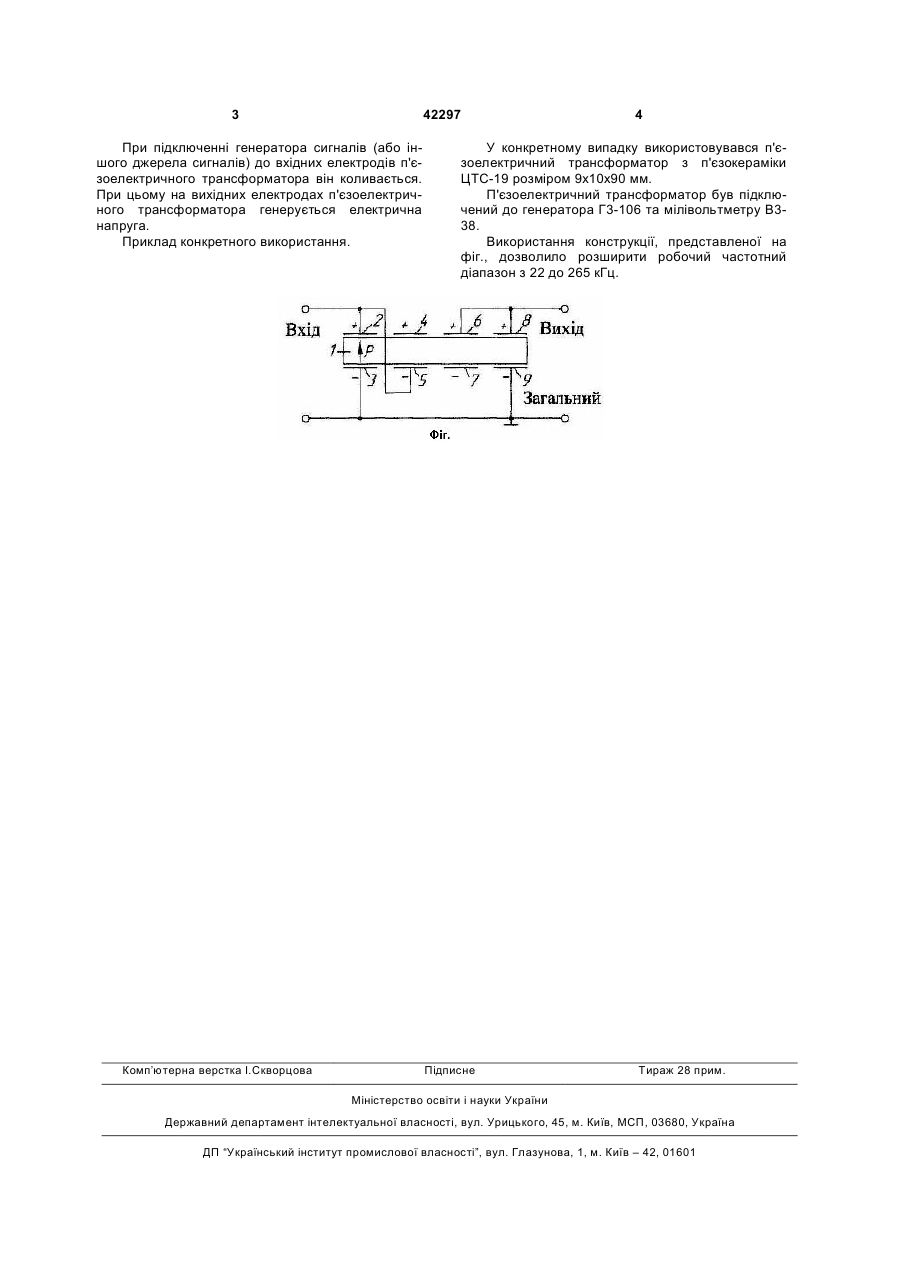

П'єзоелектричний трансформатор, який містить п'єзоелемент з вхідними та вихідними елект 3 42297 При підключенні генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного використання. Комп’ютерна верстка І.Скворцова 4 У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки ЦТС-19 розміром 9x10x90 мм. П'єзоелектричний трансформатор був підключений до генератора Г3-106 та мілівольтметру В338. Використання конструкції, представленої на фіг., дозволило розширити робочий частотний діапазон з 22 до 265 кГц. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Kunytska Larysa Heorhiivna, Sotula Zhanna Vasylivna
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Куницкая Лариса Георгиевна, Сотула Жанна Васильевна
МПК / Мітки
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
Код посилання
<a href="https://ua.patents.su/2-42297-pehzoelektrichnijj-transformator.html" target="_blank" rel="follow" title="База патентів України">П`єзоелектричний трансформатор</a>
П’єзоелектричний трансформатор
Номер патенту: 41915
Опубліковано: 10.06.2009
Автори: Базіло Костянтин Вікторович, Сотула Жанна Василівна, Шарапов Валерій Михайлович, Куницька Лариса Георгіївна, Романенко Дмитро Євгенович
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
Формула / Реферат:
П'єзоелектричний трансформатор, який містить п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з чотирма парами електродів, причому вхідний провід з'єднаний з плюсовим електродом першої пари електродів і мінусовим електродом другої пари електродів, вихідний провід підключений до плюсових електродів другої та четвертої пари електродів, а загальний провід підключений до мінусових електродів...
П’єзоелектричний трансформатор
Номер патенту: 42295
Опубліковано: 25.06.2009
Автори: Шарапов Валерій Михайлович, Сотула Жанна Василівна, Куницька Лариса Георгіївна, Базіло Костянтин Вікторович, Романенко Дмитро Євгенович
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
Формула / Реферат:
П'єзоелектричний трансформатор, який містить п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з трьома парами електродів, причому вхідний провід з'єднаний з плюсовим електродом першої пари електродів і мінусовим електродом другої пари електродів, вихідний провід підключений до плюсових електродів другої та третьої пари електродів, а загальний провід підключений до мінусових електродів першої...
П`єзоелектричний трансформатор
Номер патенту: 30161
Опубліковано: 11.02.2008
Автор: Шарапов Валерій Михайлович
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
Формула / Реферат:
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів та вхідні та вихідні проводи, який відрізняється тим, що вхідний провід підключений до першого електрода другої системи електродів, вихідний провід підключений до другого електрода другої системи електродів, а загальний провід схеми підключений до першого та другого електродів першої системи електродів.
П`єзоелектричний трансформатор
Номер патенту: 30151
Опубліковано: 11.02.2008
Автор: Шарапов Валерій Михайлович
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
Формула / Реферат:
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів та вхідні та вихідні проводи, який відрізняється тим, що вхідний провід підключений до першого електрода першої системи електродів, вихідний провід підключений до першого електрода другої системи електродів, а загальний провід схеми підключений до другого електрода другої системи електродів.
П`єзоелектричний трансформатор
Номер патенту: 30150
Опубліковано: 11.02.2008
Автори: Кочкарьов Юрій Олександрович, Шарапов Валерій Михайлович, Гуржій Андрій Андрійович, Гуржій Андрій Миколайович
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
Формула / Реферат:
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів та вхідні та вихідні проводи, який відрізняється тим, що вхідний провід підключений до першого електрода першої системи електродів, вихідний провід підключений до другого електрода другої системи електродів, а загальний провід схеми підключений до другого електрода першої системи електродів.
