Генератор електричних зарядів
Номер патенту: 42301
Опубліковано: 25.06.2009
Автори: Шарапов Валерій Михайлович, Філімонов Сергій Олександрович
Формула / Реферат
Генератор електричних зарядів, що містить основу та біморфні п'єзоелементи, які складаються з металевої пластини та п'єзоелемента, який відрізняється тим, що в генератор введено два додаткових біморфних п'єзоелементи, маятник, який складається з тяги та інерційної маси, та гнучкі елементи ниткоподібної та дискової форми з наскрізним отвором, причому біморфні п'єзоелементи закріплені на основі та з'єднані через гнучкі елементи ниткоподібної форми з вільним кінцем маятника та основою, причому тяга маятника проходить крізь наскрізний отвір гнучкого елемента дискової форми, який з'єднаний з основою.
Текст

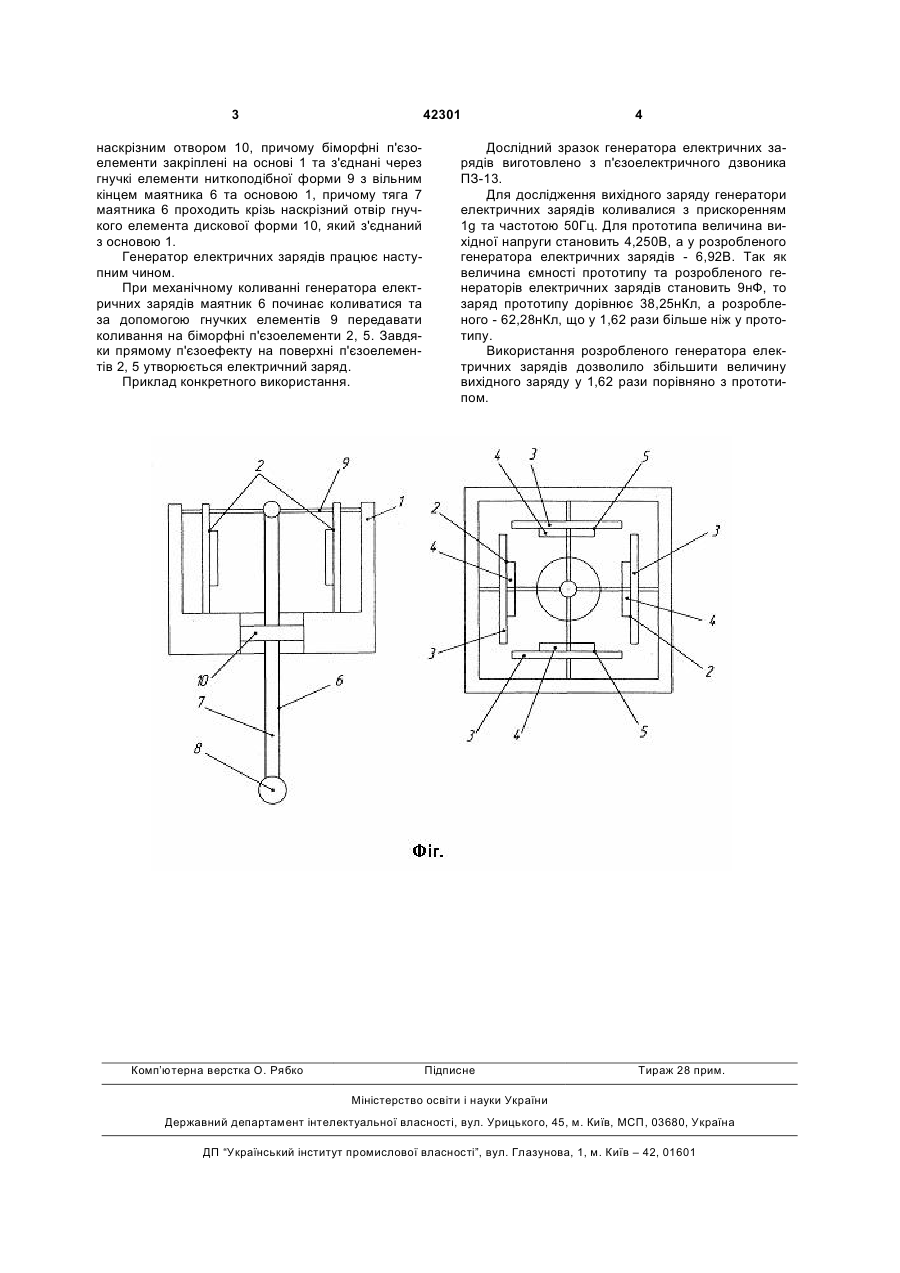

Генератор електричних зарядів, що містить основу та біморфні п'єзоелементи, які складаються з металевої пластини та п'єзоелемента, який 3 42301 наскрізним отвором 10, причому біморфні п'єзоелементи закріплені на основі 1 та з'єднані через гнучкі елементи ниткоподібної форми 9 з вільним кінцем маятника 6 та основою 1, причому тяга 7 маятника 6 проходить крізь наскрізний отвір гнучкого елемента дискової форми 10, який з'єднаний з основою 1. Генератор електричних зарядів працює наступним чином. При механічному коливанні генератора електричних зарядів маятник 6 починає коливатися та за допомогою гнучких елементів 9 передавати коливання на біморфні п'єзоелементи 2, 5. Завдяки прямому п'єзоефекту на поверхні п'єзоелементів 2, 5 утворюється електричний заряд. Приклад конкретного використання. Комп’ютерна верстка О. Рябко 4 Дослідний зразок генератора електричних зарядів виготовлено з п'єзоелектричного дзвоника ПЗ-13. Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням 1g та частотою 50Гц. Для прототипа величина вихідної напруги становить 4,250В, а у розробленого генератора електричних зарядів - 6,92В. Так як величина ємності прототипу та розробленого генераторів електричних зарядів становить 9нФ, то заряд прототипу дорівнює 38,25нКл, а розробленого - 62,28нКл, що у 1,62 рази більше ніж у прототипу. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 1,62 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric charge generator
Автори англійськоюSharapov Valerii Mykhailovych, Filimonov Serhii Oleksandrovych
Назва патенту російськоюГенератор электрических зарядов
Автори російськоюШарапов Валерий Михайлович, Филимонов Сергей Александрович
МПК / Мітки
МПК: G21H 1/00, H02N 1/00, H02N 2/18
Мітки: генератор, електричних, зарядів
