Генератор електричних зарядів
Номер патенту: 39802
Опубліковано: 10.03.2009
Автори: Шарапов Валерій Михайлович, Базіло Костянтин Вікторович, Філімонов Сергій Олександрович, Сотула Жанна Василівна
Формула / Реферат
Генератор електричних зарядів, що містить корпус та п'єзоелементи, який відрізняється тим, що в генератор введено маятник, який складається з тяги та інерційної маси, причому п'єзоелементи закріплені на опорі та з'єднані через пружні елементи з вільним кінцем маятника, що вільно рухається на осі, яка закріплена в опорі, при цьому опора, в свою чергу, також з'єднана через пружні елементи з п'єзоелементами, що закріплені на корпусі, та вільно рухається на осі, яка закріплена в корпусі.
Текст

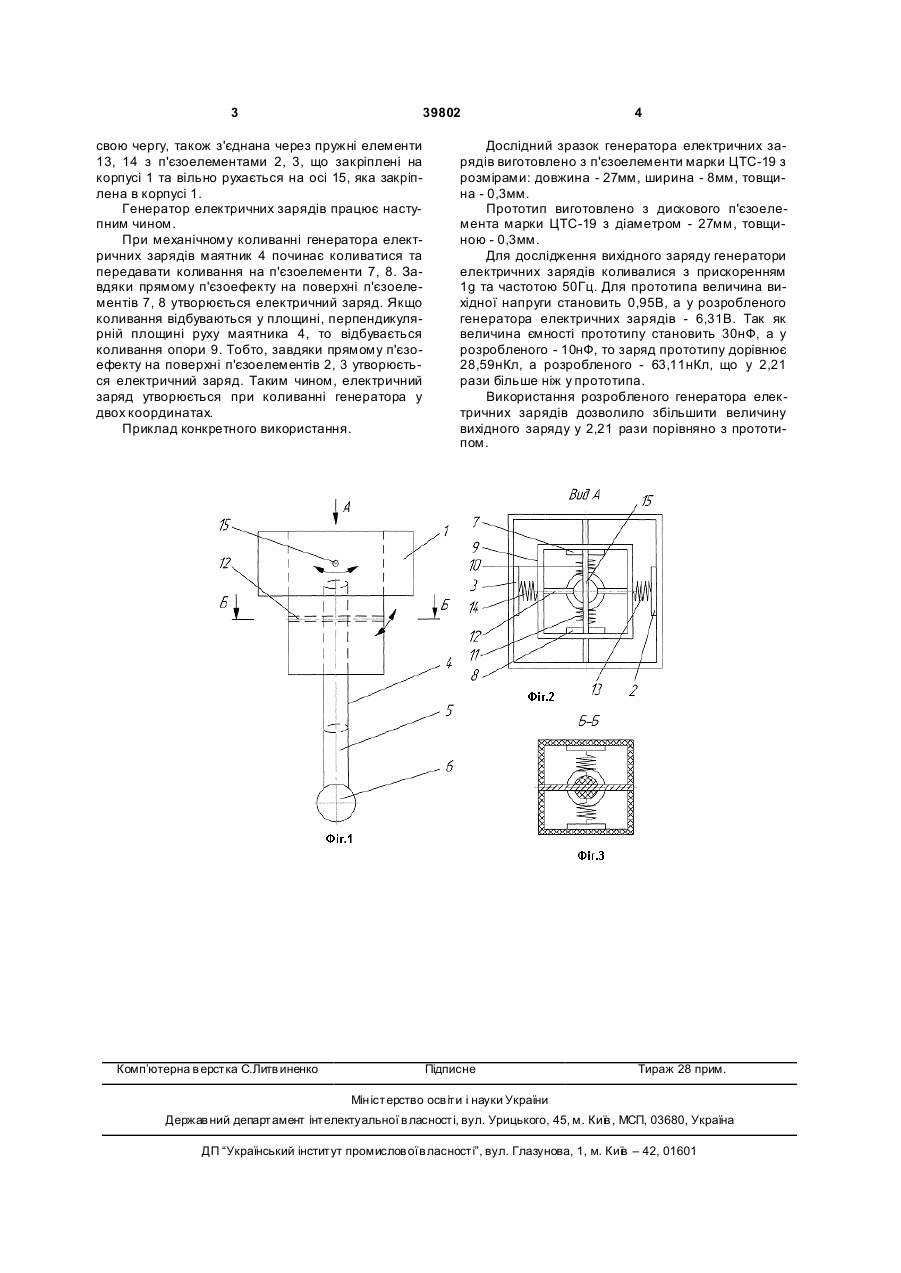

Генератор електричних зарядів, що містить корпус та п'єзоелементи, який відрізняється тим, 3 39802 свою чергу, також з'єднана через пружні елементи 13, 14 з п'єзоелементами 2, 3, що закріплені на корпусі 1 та вільно рухається на осі 15, яка закріплена в корпусі 1. Генератор електричних зарядів працює наступним чином. При механічному коливанні генератора електричних зарядів маятник 4 починає коливатися та передавати коливання на п'єзоелементи 7, 8. Завдяки прямому п'єзоефекту на поверхні п'єзоелементів 7, 8 утворюється електричний заряд. Якщо коливання відбуваються у площині, перпендикулярній площині руху маятника 4, то відбувається коливання опори 9. Тобто, завдяки прямому п'єзоефекту на поверхні п'єзоелементів 2, 3 утворюється електричний заряд. Таким чином, електричний заряд утворюється при коливанні генератора у двох координатах. Приклад конкретного використання. Комп’ютерна в ерстка C.Литв иненко 4 Дослідний зразок генератора електричних зарядів виготовлено з п'єзоелементи марки ЦТС-19 з розмірами: довжина - 27мм, ширина - 8мм, товщина - 0,3мм. Прототип виготовлено з дискового п'єзоелемента марки ЦТС-19 з діаметром - 27мм, товщиною - 0,3мм. Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням 1g та частотою 50Гц. Для прототипа величина вихідної напруги становить 0,95В, а у розробленого генератора електричних зарядів - 6,31В. Так як величина ємності прототипу становить 30нФ, а у розробленого - 10нФ, то заряд прототипу дорівнює 28,59нКл, а розробленого - 63,11нКл, що у 2,21 рази більше ніж у прототипа. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 2,21 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGenerator of electrical charges
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Filimonov Serhii Oleksandrovych, Sotula Zhanna Vasylivna
Назва патенту російськоюГенератор электрических зарядов
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Филимонов Сергей Александрович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H02N 1/00, H02M 11/00, H02N 2/18, G21H 1/00
Мітки: зарядів, електричних, генератор
