Генератор електричних зарядів
Номер патенту: 39803
Опубліковано: 10.03.2009
Автори: Мусієнко Максим Павлович, Філімонов Сергій Олександрович, Шарапов Валерій Михайлович, Коваленко Анна Михайлівна, Базіло Костянтин Вікторович
Формула / Реферат
Генератор електричних зарядів, що містить основу та п'єзоелементи, який відрізняється тим, що в генератор введено маятник, який складається з тяги та інерційної маси, причому п'єзоелементи закріплені на основі та з'єднані через пружні елементи з вільним кінцем маятника, що вільно рухається на осі, яка закріплена в основі.
Текст

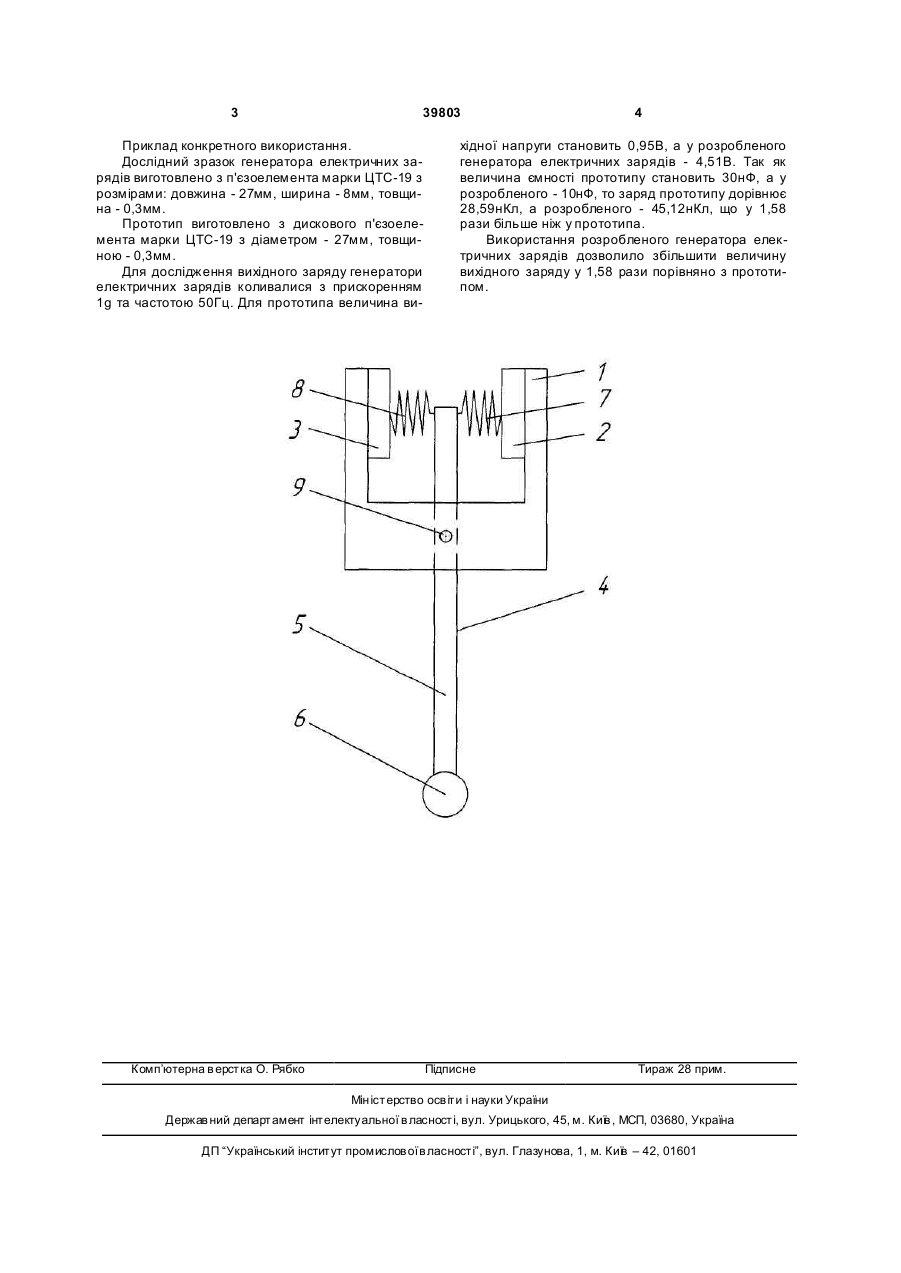

Генератор електричних зарядів, що містить основу та п'єзоелементи, який відрізняється тим, що в генератор введено маятник, який складається з тяги та інерційної маси, причому п'єзоелементи закріплені на основі та з'єднані через пружні елементи з вільним кінцем маятника, що вільно рухається на осі, яка закріплена в основі. (19) (21) u200812552 (22) 27.10.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ШАРАПОВ ВАЛЕРІЙ МИ ХАЙЛОВИЧ, UA, БАЗІЛО КОСТЯНТИН ВІКТОРОВИЧ, U A, ФІЛІМОНОВ СЕРГІЙ ОЛЕКСАНДРОВИЧ, UA, МУСІЄНКО МАКСИМ ПАВЛОВИЧ, UA, КОВАЛЕНКО АНН А МИХАЙЛІВН А, U A 3 39803 Приклад конкретного використання. Дослідний зразок генератора електричних зарядів виготовлено з п'єзоелемента марки ЦТС-19 з розмірами: довжина - 27мм, ширина - 8мм, товщина - 0,3мм. Прототип виготовлено з дискового п'єзоелемента марки ЦТС-19 з діаметром - 27мм, товщиною - 0,3мм. Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням 1g та частотою 50Гц. Для прототипа величина ви Комп’ютерна в ерстка О. Рябко 4 хідної напруги становить 0,95В, а у розробленого генератора електричних зарядів - 4,51В. Так як величина ємності прототипу становить 30нФ, а у розробленого - 10нФ, то заряд прототипу дорівнює 28,59нКл, а розробленого - 45,12нКл, що у 1,58 рази більше ніж у прототипа. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 1,58 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGenerator of electric charges
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Filimonov Serhii Oleksandrovych, Musiienko Maksym Pavlovych, Kovalenko Anna Mykhailivna
Назва патенту російськоюГенератор электрических зарядов
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Филимонов Сергей Александрович, Мусиенко Максим Павлович, Коваленко Анна Михайловна
МПК / Мітки
МПК: H02N 2/18, H02N 1/00, G21H 1/00, H02M 11/00
Мітки: генератор, електричних, зарядів
