П’єзоелектричний трансформатор

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 42302

Опубліковано: 25.06.2009

Автори: Шарапов Валерій Михайлович, Базіло Костянтин Вікторович, Сотула Жанна Василівна

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний трансформатор, який містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що як п'єзоелемент використовується біморфний елемент, який містить два дискові п'єзоелементи з напівдисковими електродами, причому для кожного п'єзоелемента проекція одного електрода не співпадає з іншим електродом, п'єзоелементи з'єднані між собою таким чином, що електроди, розташовані на поверхнях п'єзоелементів, що з'єднуються, співпадають і створюють внутрішній електрод, вхідний провід підключений до одного зовнішнього електрода, вихідний провід підключений до іншого зовнішнього електрода, а загальний провід схеми підключений до внутрішнього електрода.

Текст

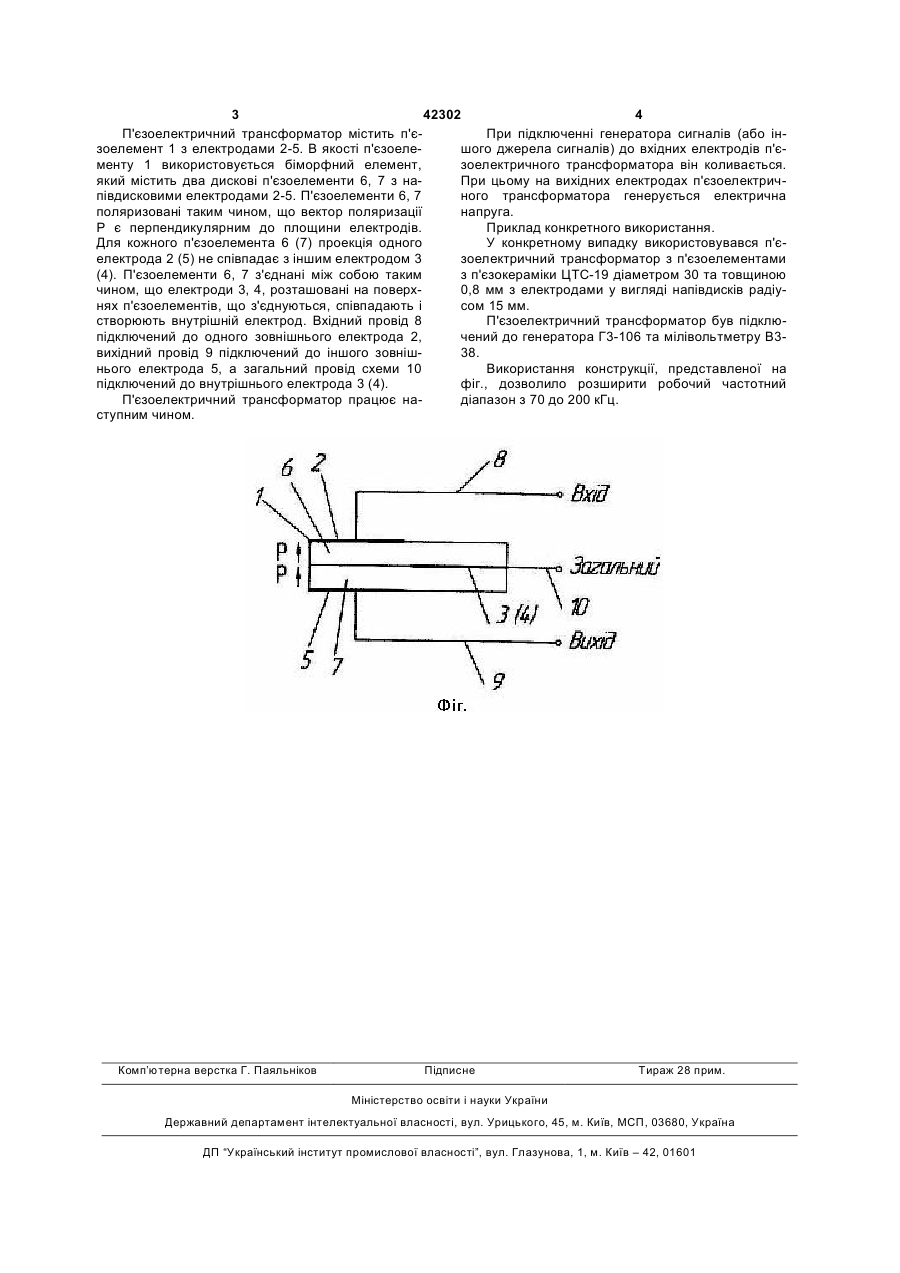

П'єзоелектричний трансформатор, який містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що як п'єзоелемент використовується біморфний елемент, який 3 42302 4 П'єзоелектричний трансформатор містить п'єПри підключенні генератора сигналів (або інзоелемент 1 з електродами 2-5. В якості п'єзоелешого джерела сигналів) до вхідних електродів п'єменту 1 використовується біморфний елемент, зоелектричного трансформатора він коливається. який містить два дискові п'єзоелементи 6, 7 з наПри цьому на вихідних електродах п'єзоелектричпівдисковими електродами 2-5. П'єзоелементи 6, 7 ного трансформатора генерується електрична поляризовані таким чином, що вектор поляризації напруга. Р є перпендикулярним до площини електродів. Приклад конкретного використання. Для кожного п'єзоелемента 6 (7) проекція одного У конкретному випадку використовувався п'єелектрода 2 (5) не співпадає з іншим електродом 3 зоелектричний трансформатор з п'єзоелементами (4). П'єзоелементи 6, 7 з'єднані між собою таким з п'єзокераміки ЦТС-19 діаметром 30 та товщиною чином, що електроди 3, 4, розташовані на поверх0,8 мм з електродами у вигляді напівдисків радіунях п'єзоелементів, що з'єднуються, співпадають і сом 15 мм. створюють внутрішній електрод. Вхідний провід 8 П'єзоелектричний трансформатор був підклюпідключений до одного зовнішнього електрода 2, чений до генератора Г3-106 та мілівольтметру В3вихідний провід 9 підключений до іншого зовніш38. нього електрода 5, а загальний провід схеми 10 Використання конструкції, представленої на підключений до внутрішнього електрода 3 (4). фіг., дозволило розширити робочий частотний П'єзоелектричний трансформатор працює надіапазон з 70 до 200 кГц. ступним чином. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
