П’єзоелектричний трансформатор
Номер патенту: 42308
Опубліковано: 25.06.2009
Автори: Романенко Дмитро Євгенович, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович, Сотула Жанна Василівна, Куницька Лариса Георгіївна
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з п'ятьма парами електродів, причому вхідний провід з'єднаний з плюсовим електродом другої пари електродів і мінусовим електродом третьої пари електродів, вихідний провід підключений до плюсових електродів третьої та п'ятої пари електродів, а загальний провід підключений до мінусових електродів першої та четвертої пари електродів.
Текст

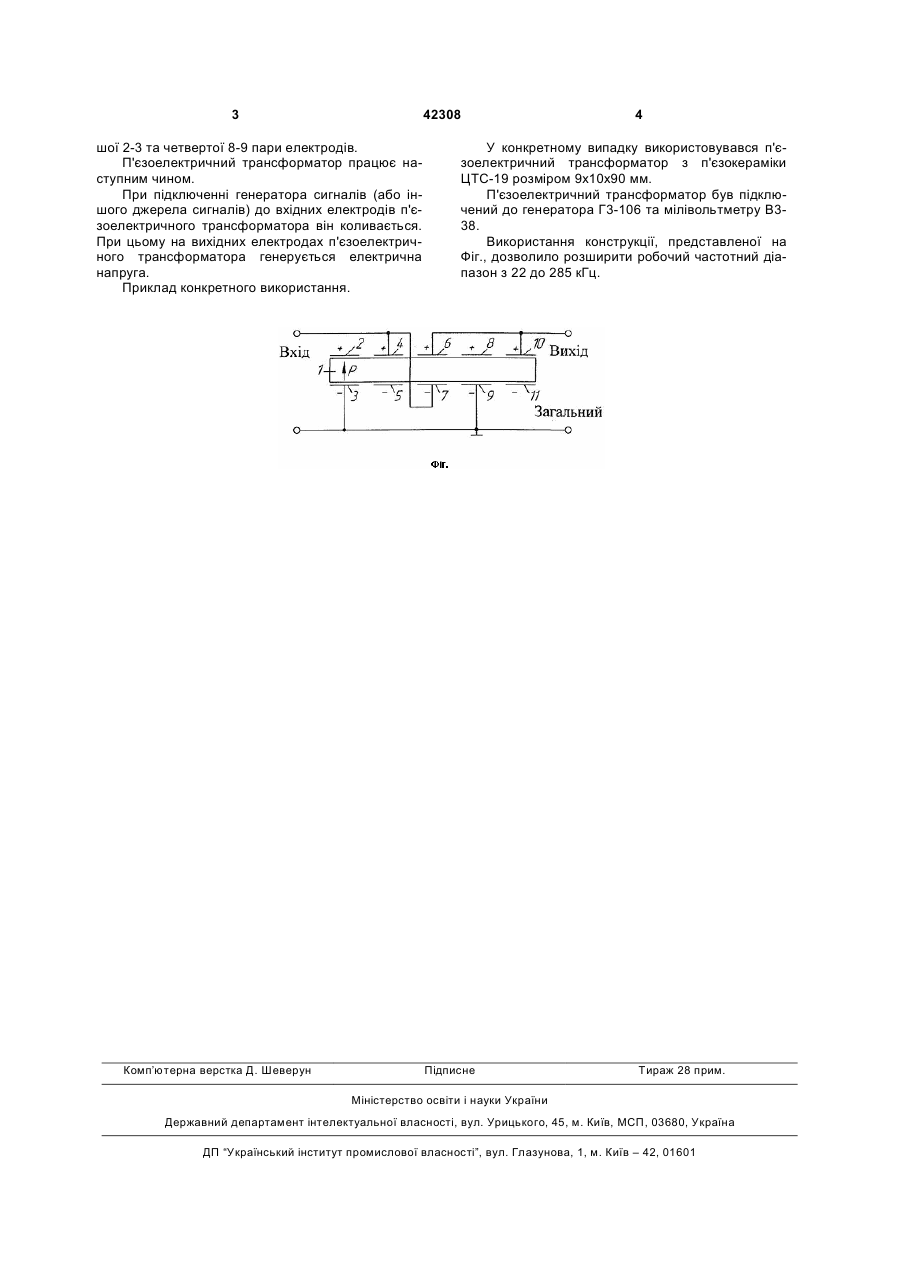

П'єзоелектричний трансформатор, який містить п'єзоелемент з вхідними та вихідними елект 3 42308 шої 2-3 та четвертої 8-9 пари електродів. П'єзоелектричний трансформатор працює наступним чином. При підключенні генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного використання. Комп’ютерна верстка Д. Шеверун 4 У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки ЦТС-19 розміром 9x10x90 мм. П'єзоелектричний трансформатор був підключений до генератора Г3-106 та мілівольтметру В338. Використання конструкції, представленої на Фіг., дозволило розширити робочий частотний діапазон з 22 до 285 кГц. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna, Kunytska Larysa Heorhiivna, Pomanenko Dmytro Yevhenovych
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Сотула Жанна Васильевна, Куницкая Лариса Георгиевна, Романенко Дмитрий Евгеньевич
МПК / Мітки
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
