Генератор електричних зарядів

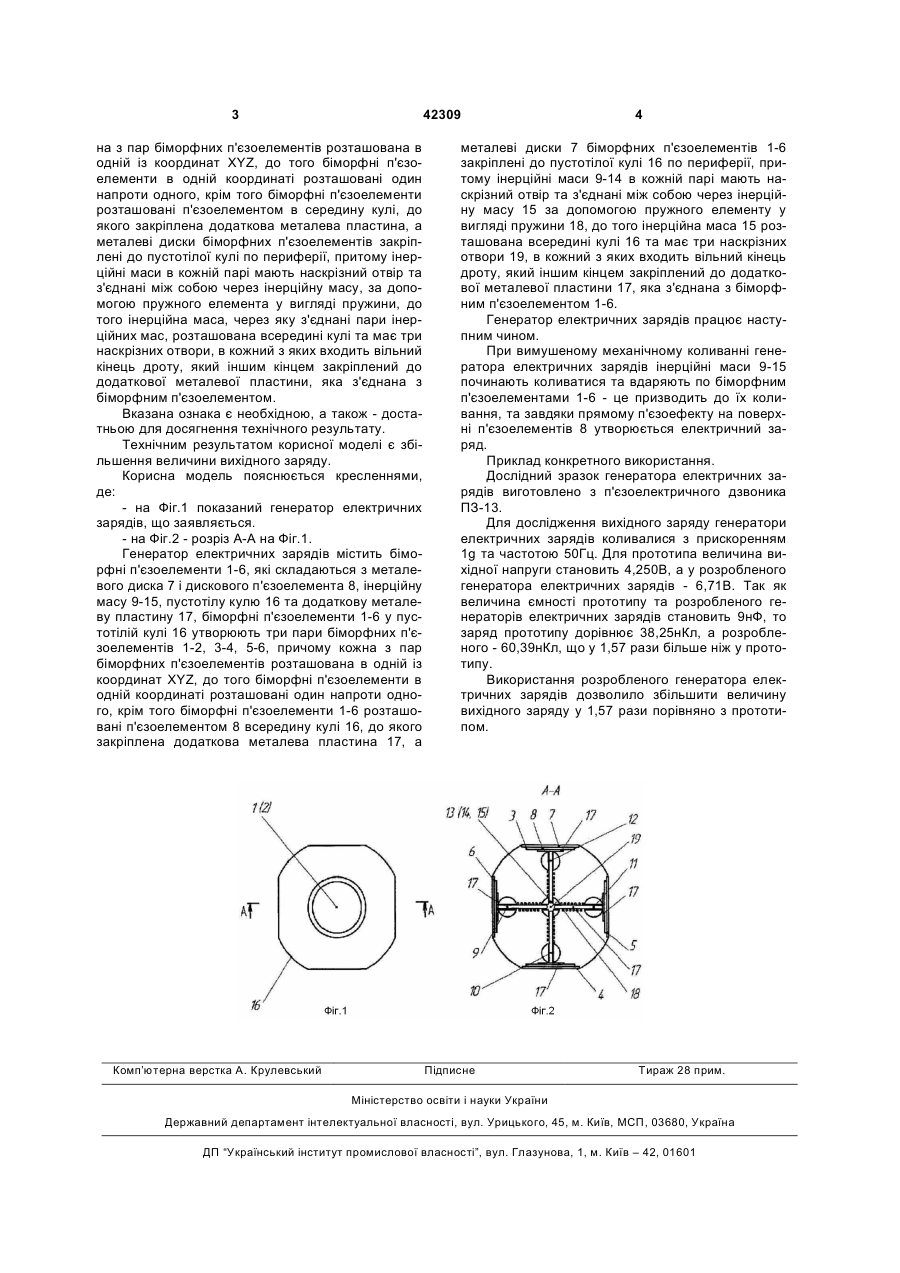

Генератор електричних зарядів, що містить біморфний п'єзоелемент, який складається з металевого диска і дискового п'єзоелемента, та інерційну масу, який відрізняється тим, що додатково містить п'ять біморфних п'єзоелементів, пустотілу кулю, шість інерційних мас, у кожний біморфний п'єзоелемент додатково введено металеву пластину, біморфні п'єзоелементи утворюють три пари біморфних п'єзоелементів, причому кожна з пар 3 42309 на з пар біморфних п'єзоелементів розташована в одній із координат XYZ, до того біморфні п'єзоелементи в одній координаті розташовані один напроти одного, крім того біморфні п'єзоелементи розташовані п'єзоелементом в середину кулі, до якого закріплена додаткова металева пластина, а металеві диски біморфних п'єзоелементів закріплені до пустотілої кулі по периферії, притому інерційні маси в кожній парі мають наскрізний отвір та з'єднані між собою через інерційну масу, за допомогою пружного елемента у вигляді пружини, до того інерційна маса, через яку з'єднані пари інерційних мас, розташована всередині кулі та має три наскрізних отвори, в кожний з яких входить вільний кінець дроту, який іншим кінцем закріплений до додаткової металевої пластини, яка з'єднана з біморфним п'єзоелементом. Вказана ознака є необхідною, а також - достатньою для досягнення технічного результату. Технічним результатом корисної моделі є збільшення величини вихідного заряду. Корисна модель пояснюється кресленнями, де: - на Фіг.1 показаний генератор електричних зарядів, що заявляється. - на Фіг.2 - розріз А-А на Фіг.1. Генератор електричних зарядів містить біморфні п'єзоелементи 1-6, які складаються з металевого диска 7 і дискового п'єзоелемента 8, інерційну масу 9-15, пустотілу кулю 16 та додаткову металеву пластину 17, біморфні п'єзоелементи 1-6 у пустотілій кулі 16 утворюють три пари біморфних п'єзоелементів 1-2, 3-4, 5-6, причому кожна з пар біморфних п'єзоелементів розташована в одній із координат XYZ, до того біморфні п'єзоелементи в одній координаті розташовані один напроти одного, крім того біморфні п'єзоелементи 1-6 розташовані п'єзоелементом 8 всередину кулі 16, до якого закріплена додаткова металева пластина 17, а Комп’ютерна верстка А. Крулевський 4 металеві диски 7 біморфних п'єзоелементів 1-6 закріплені до пустотілої кулі 16 по периферії, притому інерційні маси 9-14 в кожній парі мають наскрізний отвір та з'єднані між собою через інерційну масу 15 за допомогою пружного елементу у вигляді пружини 18, до того інерційна маса 15 розташована всередині кулі 16 та має три наскрізних отвори 19, в кожний з яких входить вільний кінець дроту, який іншим кінцем закріплений до додаткової металевої пластини 17, яка з'єднана з біморфним п'єзоелементом 1-6. Генератор електричних зарядів працює наступним чином. При вимушеному механічному коливанні генератора електричних зарядів інерційні маси 9-15 починають коливатися та вдаряють по біморфним п'єзоелементами 1-6 - це призводить до їх коливання, та завдяки прямому п'єзоефекту на поверхні п'єзоелементів 8 утворюється електричний заряд. Приклад конкретного використання. Дослідний зразок генератора електричних зарядів виготовлено з п'єзоелектричного дзвоника ПЗ-13. Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням 1g та частотою 50Гц. Для прототипа величина вихідної напруги становить 4,250В, а у розробленого генератора електричних зарядів - 6,71В. Так як величина ємності прототипу та розробленого генераторів електричних зарядів становить 9нФ, то заряд прототипу дорівнює 38,25нКл, а розробленого - 60,39нКл, що у 1,57 рази більше ніж у прототипу. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 1,57 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
