Спеціалізоване робоче обладнання для зрізання оголовків залізобетонних паль

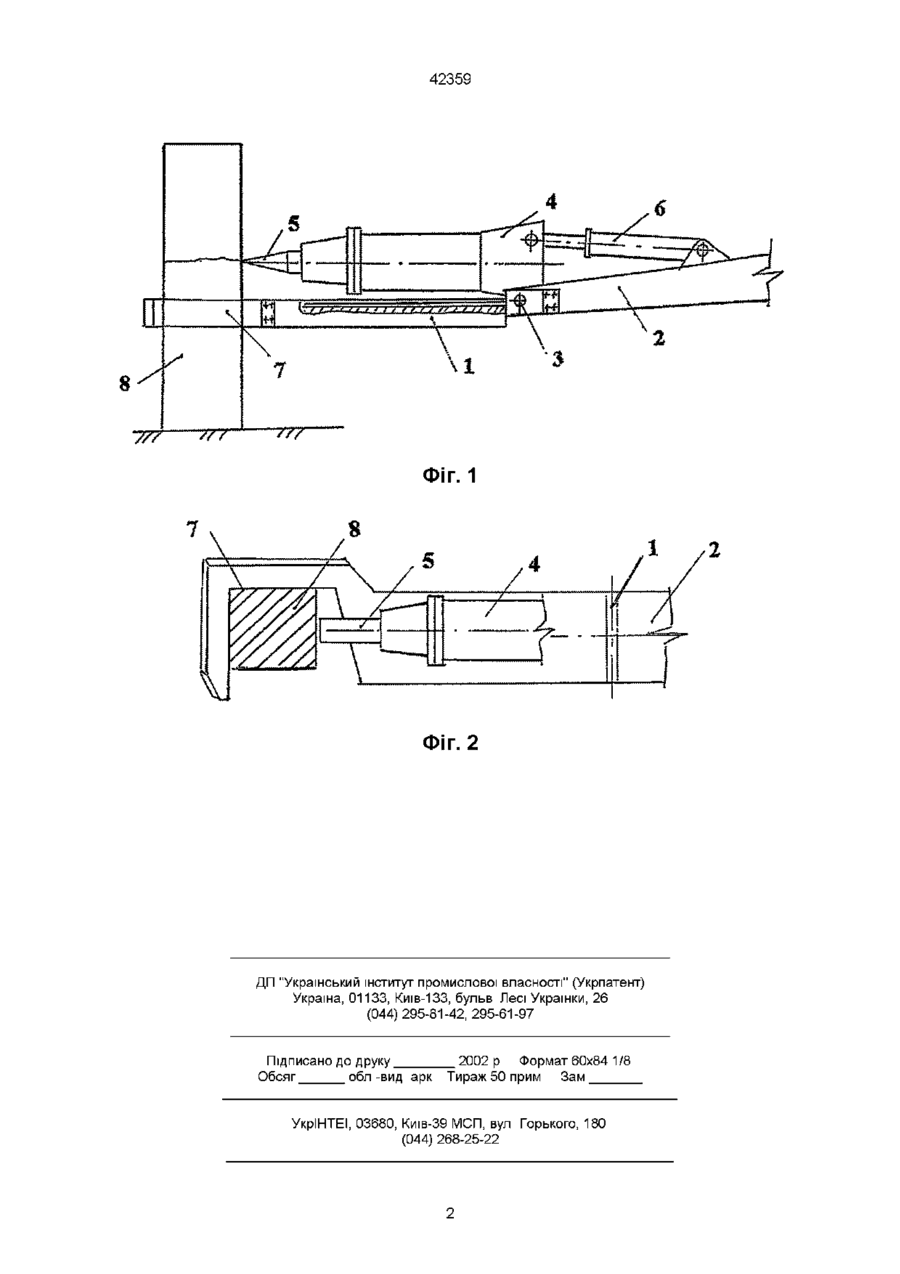

Спеціалізоване робоче обладнання для зрізання оголовків залізобетонних паль, яке містить корпус, шарнірно встановлений на стрілі, захват, різальний ніж та гідроциліндр, яке відрізняється тим, що воно додатково оснащене пдромолотом, який шарнірно встановлений у МІСЦІ з'єднання корпусу та стріли Винахід стосується будівництва і, зокрема, будівельних робіт по спорудженню фундаментів з використанням пальта їх зрізанням до проектного розміру Існує обладнання для зрізання оголовків залізобетонних паль у вигляді корпусу з захватами, клинами та гідроциліндрами їх переміщення [1] Недоліком цього обладнання є недостатня продуктивність і значна енергоємність процесу зрізання паль Найбільш близькою до запропонованої конструкції є робоче обладнання для зрізання оголовків залізобетонних паль, до складу якого входить замкнутий металевий корпус, рухомий та нерухомий клини, рухомий та нерухомий різальні ножі, два гідроциліндри та підйомний пристрій [2] Недоліком такої конструкції робочого обладнання є висока енергоємність процесу руйнування паль за рахунок зусилля стиску Основою винаходу є задача вдосконалення робочого обладнання, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих елементів зменшується енергоємність зрізання оголовків залізобетонних паль Означена задача вирішується тим, що спеціалізоване робоче обладнання для зрізання оголовків залізобетонних паль, що містить корпус, шарнірно встановлений на стрілі захват, різальний ніж та гідроциліндр, згідно з винаходом, додатково оснащене пдромолотом, який шарнірно встановлений у МІСЦІ з'єднання корпусу та стріли Суть винаходу пояснюється кресленням, де на фіг 1 зображене спеціалізоване робоче обладнання для зрізання оголовків залізобетонних паль, на фіг 2 -теж саме, вигляд згори Робоче обладнання складається з корпусу 1, який шарнірно встановлений на стрілі 2 базової машини (умовно не показана) У МІСЦІ з'єднання корпусу 1 зі стрілою 2 за допомогою осі 3 встановлений пдромолот 4 з різальним ножем 5 Гідромолот 4 з'єднаний гідроциліндром 6 зі стрілою 2 На корпусі 1 змонтований захват 7 палі 8 Робота обладнання здійснюється таким чином За допомогою стріли 2 та корпусу 1 захват 7 встановлюється на палю 8 у МІСЦІ, де потрібно зрізати оголовок палі 8 до проектної ВІДМІТКИ Гідроциліндром 6 підводять гідромолот 4 до палі 8 та натискають на неї різальним ножем 5 Гідромолот 6 починає працювати різальний ніж 5 наносить удари по палі 8, що призводить до зрізання оголовка Використання у конструкції робочого обладнання пдромолота дозволяє підвищити продуктивність обладнання за рахунок використання ударних імпульсів Джерела інформації 1 Авторське свідоцтво СРСР № 156109, кп E02D 84 с, 9°, 1963 2 Хмара Л А , Осипчук В И , Исаков В П , Юрченко Л Л Устройство для срезки оголовков железобетонных свай - М Механизация строительства -1993 - № 1 ю ГО 42359 ФІГ. 1 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
