Робоче обладнання гідравлічного екскаватора для зрізання оголовків залізобетонних паль

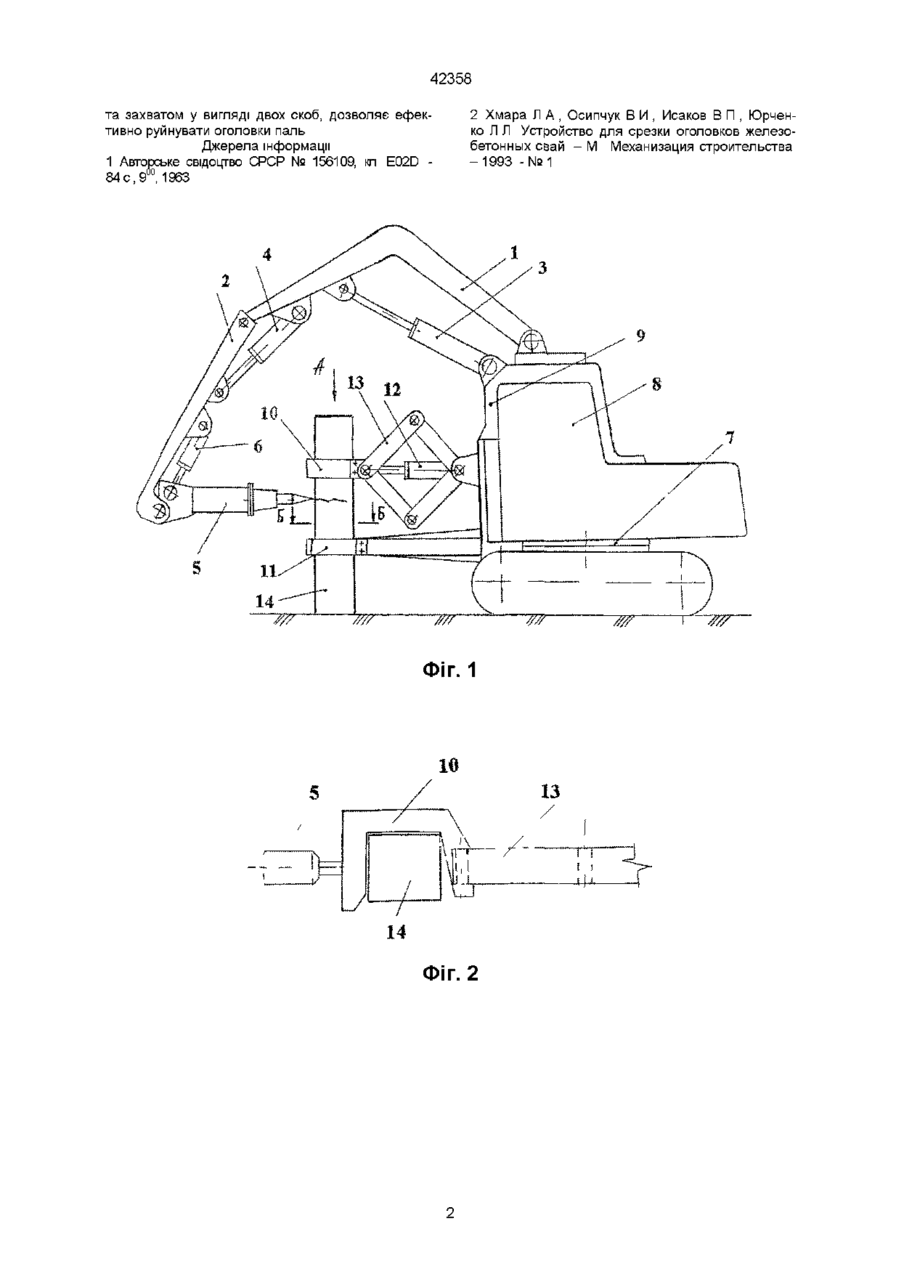

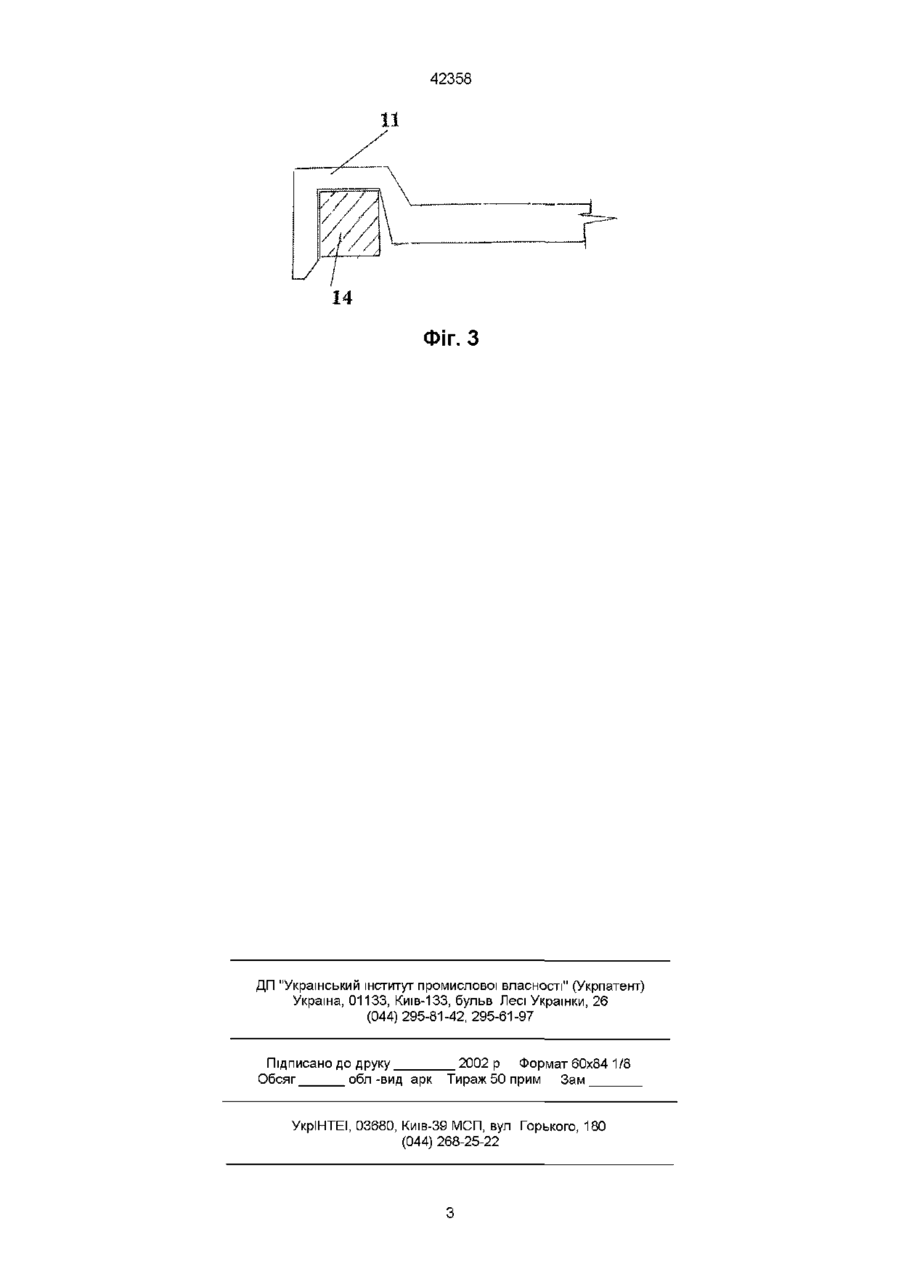

Робоче обладнання гідравлічного екскаватора для зрізання оголовків залізобетонних паль, що містить базову машину, пдромолот, підйомний пристрій, захват, гідроциліндри, яке відрізняється тим, що захват виконаний у вигляді двох металевих Г-подібних скоб - верхньої та нижньої, причому верхня скоба оснащена керованою гідроциліндром паралелограмною вставкою Винахід стосується будівництва і, зокрема, будівельних робіт по спорудженню фундаментів з використанням пальта їх зрізанням до проектного розміру Існує обладнання для зрізання оголовків залізобетонних паль у вигляді корпусу з захватами, клинами та гідроциліндрами їх переміщення [1] Недоліком цього обладнання є недостатня продуктивність і значна енергоємність процесу зрізання паль Найбільш близьким до запропонованої конструкції є робоче обладнання для зрізання оголовків залізобетонних паль, до складу якого входить замкнутий металевий корпус, рухомий та нерухомий клини, рухомий та нерухомий різальні ножі, два гідроциліндри та підйомний пристрій [2] Недоліком такої конструкції робочого обладнання є висока енергоємність процесу руйнування паль за рахунок зусилля стиску Основою винаходу є задача вдосконалення робочого обладнання, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих елементів зменшується енергоємність зрізання оголовків залізобетонних паль Означена задача вирішується тим, що в робочому обладнанні гідравлічного екскаватора для зрізання оголовків залізобетонних паль, що містить базову машину, пдромолот, підйомний пристрій, захват, гідроциліндри, згідно з винаходом, захват виконаний у вигляді двох металевих Г-подібних скоб - верхньої та нижньої, причому верхня скоба оснащена керованою гідроциліндром паралелограмною вставкою Суть винаходу пояснюється кресленням, де на фіг 1 зображений загальний вигляд робочого обладнання, на фіг 2 - вид А, на фіг 3 - розріз Б-Б Робоче обладнання екскаватора складається з підйомного пристрою у вигляді стріли з секціями 1 та 2 і гідроциліндрами 3 та 4 На секції 2 стріли шарнірно встановлений пдромолот 5, керований гідроциліндром 6 Секція 1 стріли змонтована на поворотній платформі 7 базової машини 8, на стояку 9 якої закріплений захват, виконаний у вигляді двох металевих Г-подібних скоб - верхньої 10 та нижньої 11 Верхня скоба 10 обладнана керованою гідроциліндром 12 паралелограмною вставкою 13 Нижня скоба 11 жорстко закріплена на стояку 9 Робота обладнання здійснюється таким чином За допомогою поворотної платформи 7 верхня 10 та нижня 11 скоби встановлюються на палю 14 так, щоб позначка місця руйнування палі знаходилася між верхньою 10 та нижньою 11 скобами За допомогою вставки 13 та гідроциліндра 12 верхня скоба 10 затискує палю 14 Пдромолот 5 встановлюється на потрібну позначку і за рахунок секції 1, 2 стріли та гідроциліндрів 3, 4 і 6 натискує на палю 14 і починає працювати Руйнується паля 14 за рахунок ударів по ній пдромолота 5 та зусиль гідроциліндра 6 Після зрізання оголовка палі 14 скоби 10 та 11 переставляються на іншу палю та цикл роботи обладнання повторюється Таким чином, оснащення гідравлічного екскаватора ударним пристроєм у вигляді пдромолота 00 ю СО 42358 та захватом у вигляді двох скоб, дозволяє ефективно руйнувати оголовки паль Джерела інформації 1 Авторське свідоцтво СРСР № 156109, кп E02D 84с, 9Й0,1963 2 Хмара Л А , Осипчук В И , Исаков В П , Юрченко Л Л Устройство для срезки оголовков железобетонных свай - М Механизация строительства -1993 - № 1 4 ФІГ. 1 Фіг. 2 42358 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
