Установка для випробування на осьове навантаження і кручення в умовах гідростатичного тиску

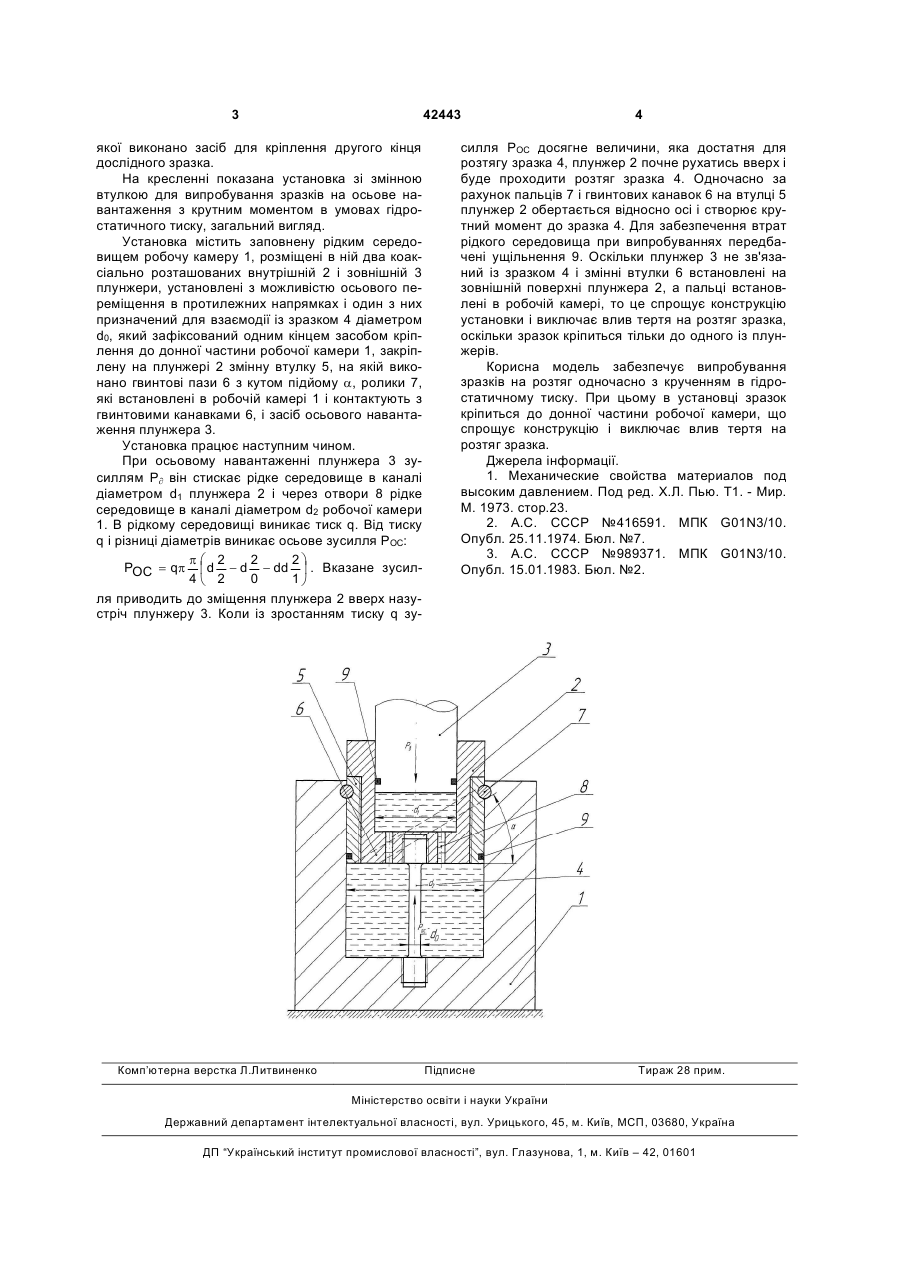

Установка для випробування зразків на осьове навантаження з крученням в умовах гідроста 3 42443 якої виконано засіб для кріплення другого кінця дослідного зразка. На кресленні показана установка зі змінною втулкою для випробування зразків на осьове навантаження з крутним моментом в умовах гідростатичного тиску, загальний вигляд. Установка містить заповнену рідким середовищем робочу камеру 1, розміщені в ній два коаксіально розташованих внутрішній 2 і зовнішній 3 плунжери, установлені з можливістю осьового переміщення в протилежних напрямках і один з них призначений для взаємодії із зразком 4 діаметром d0, який зафіксований одним кінцем засобом кріплення до донної частини робочої камери 1, закріплену на плунжері 2 змінну втулку 5, на якій виконано гвинтові пази 6 з кутом підйому a, ролики 7, які встановлені в робочій камері 1 і контактують з гвинтовими канавками 6, і засіб осьового навантаження плунжера 3. Установка працює наступним чином. При осьовому навантаженні плунжера 3 зусиллям Р¶ він стискає рідке середовище в каналі діаметром d1 плунжера 2 і через отвори 8 рідке середовище в каналі діаметром d2 робочої камери 1. В рідкому середовищі виникає тиск q. Від тиску q і різниці діаметрів виникає осьове зусилля РOC: 2 2ö pæ 2 POC = qp ç d - d - dd ÷ . Вказане зусил4è 2 0 1ø ля приводить до зміщення плунжера 2 вверх назустріч плунжеру 3. Коли із зростанням тиску q зу Комп’ютерна верстка Л.Литвиненко 4 силля РOC досягне величини, яка достатня для розтягу зразка 4, плунжер 2 почне рухатись вверх і буде проходити розтяг зразка 4. Одночасно за рахунок пальців 7 і гвинтових канавок 6 на втулці 5 плунжер 2 обертається відносно осі і створює крутний момент до зразка 4. Для забезпечення втрат рідкого середовища при випробуваннях передбачені ущільнення 9. Оскільки плунжер 3 не зв'язаний із зразком 4 і змінні втулки 6 встановлені на зовнішній поверхні плунжера 2, а пальці встановлені в робочій камері, то це спрощує конструкцію установки і виключає влив тертя на розтяг зразка, оскільки зразок кріпиться тільки до одного із плунжерів. Корисна модель забезпечує випробування зразків на розтяг одночасно з крученням в гідростатичному тиску. При цьому в установці зразок кріпиться до донної частини робочої камери, що спрощує конструкцію і виключає влив тертя на розтяг зразка. Джерела інформації. 1. Механические свойства материалов под высоким давлением. Под ред. Х.Л. Пью. Т1. - Мир. М. 1973. стор.23. 2. А.С. СССР №416591. МПК G01N3/10. Опубл. 25.11.1974. Бюл. №7. 3. А.С. СССР №989371. МПК G01N3/10. Опубл. 15.01.1983. Бюл. №2. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
