Дорн для обробки напівкруглих гвинтових канавок

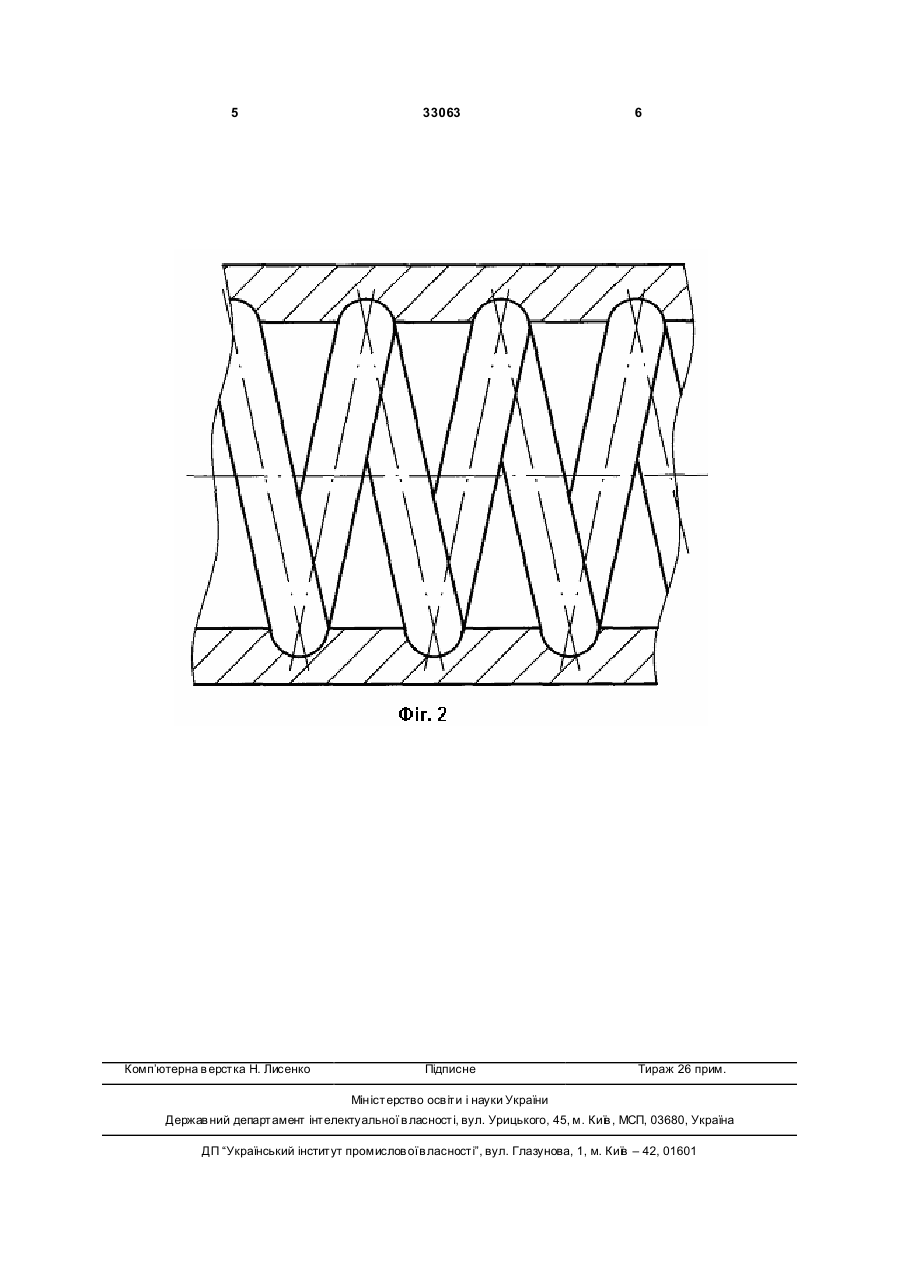

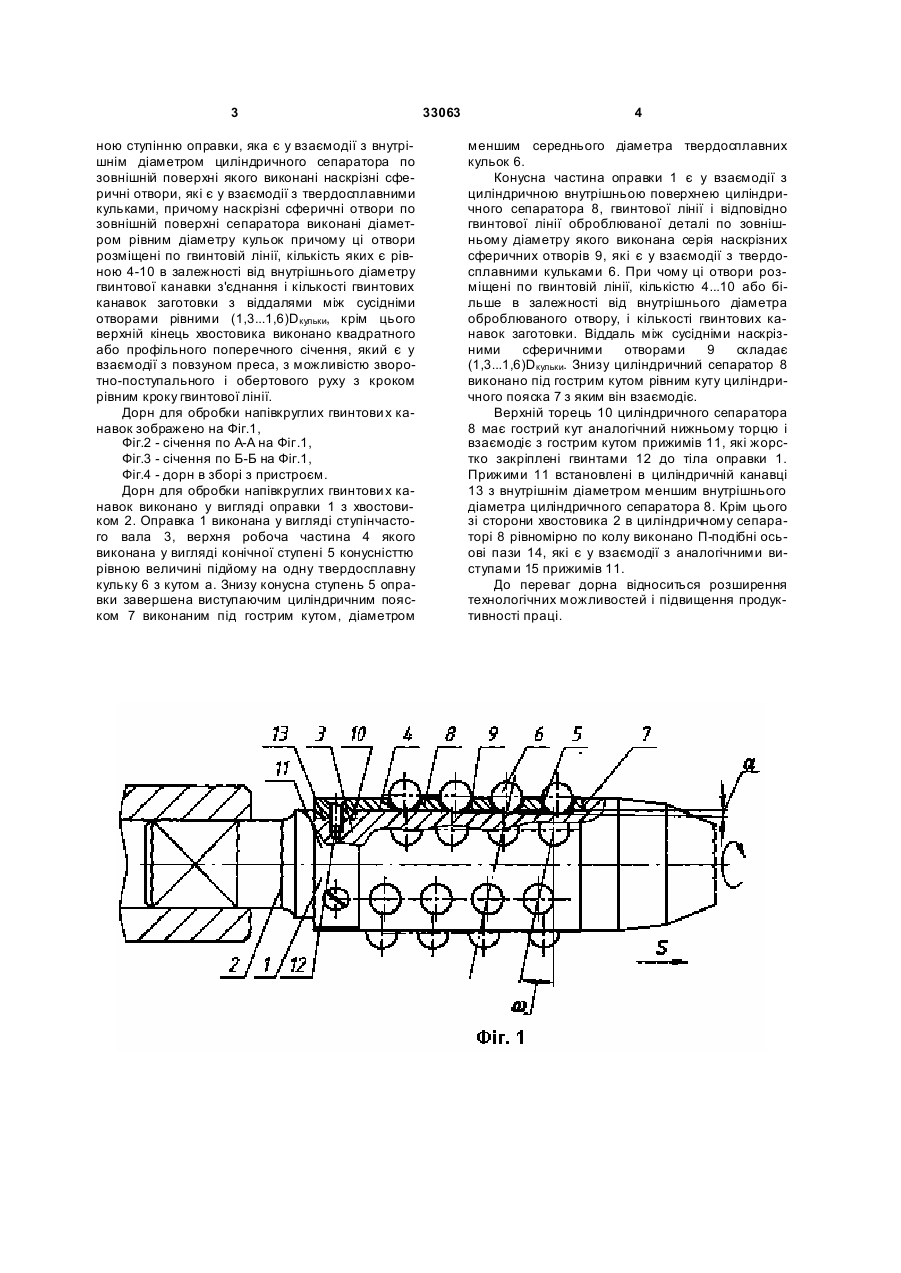

Дорн для оброблення напівкруглих гвинтови х канавок, який виконаний у вигляді оправки з хвостовиком, твердосплавних дорнуючих елементів у вигляді кульок, елементів кріплення і направлення, крім цього оправка виконана у вигляді ступінчастого вала різних діаметрів, верхня робоча частина оправки дорна виконана у ви гляді конічного ступеня конусністю, рівною величині підйому на одну кульку, яка внизу завершена виступаючим циліндричним пояском діаметром, 3 ною ступінню оправки, яка є у взаємодії з внутрішнім діаметром циліндричного сепаратора по зовнішній поверхні якого виконані наскрізні сферичні отвори, які є у взаємодії з твердосплавними кульками, причому наскрізні сферичні отвори по зовнішній поверхні сепаратора виконані діаметром рівним діаметру кульок причому ці отвори розміщені по гвинтовій лінії, кількість яких є рівною 4-10 в залежності від внутрішнього діаметру гвинтової канавки з'єднання і кількості гвинтових канавок заготовки з віддалями між сусідніми отворами рівними (1,3...1,6)Dкульки, крім цього верхній кінець хвостовика виконано квадратного або профільного поперечного січення, який є у взаємодії з повзуном преса, з можливістю зворотно-поступального і обертового руху з кроком рівним кроку гвинтової лінії. Дорн для обробки напівкруглих гвинтови х канавок зображено на Фіг.1, Фіг.2 - січення по А-А на Фіг.1, Фіг.3 - січення по Б-Б на Фіг.1, Фіг.4 - дорн в зборі з пристроєм. Дорн для обробки напівкруглих гвинтови х канавок виконано у вигляді оправки 1 з хвостовиком 2. Оправка 1 виконана у вигляді ступінчастого вала 3, верхня робоча частина 4 якого виконана у вигляді конічної ступені 5 конусністтю рівною величині підйому на одну твердосплавну кульку 6 з кутом а. Знизу конусна ступень 5 оправки завершена виступаючим циліндричним пояском 7 виконаним під гострим кутом, діаметром 33063 4 меншим середнього діаметра твердосплавних кульок 6. Конусна частина оправки 1 є у взаємодії з циліндричною внутрішньою поверхнею циліндричного сепаратора 8, гвинтової лінії і відповідно гвинтової лінії оброблюваної деталі по зовнішньому діаметру якого виконана серія наскрізних сферичних отворів 9, які є у взаємодії з твердосплавними кульками 6. При чому ці отвори розміщені по гвинтовій лінії, кількістю 4...10 або більше в залежності від внутрішнього діаметра оброблюваного отвору, і кількості гвинтових канавок заготовки. Віддаль між сусідніми наскрізними сферичними отворами 9 складає (1,3...1,6)D кульки. Знизу циліндричний сепаратор 8 виконано під гострим кутом рівним куту циліндричного пояска 7 з яким він взаємодіє. Верхній торець 10 циліндричного сепаратора 8 має гострий кут аналогічний нижньому торцю і взаємодіє з гострим кутом прижимів 11, які жорстко закріплені гвинтами 12 до тіла оправки 1. Прижими 11 встановлені в циліндричній канавці 13 з внутрішнім діаметром меншим внутрішнього діаметра циліндричного сепаратора 8. Крім цього зі сторони хвостовика 2 в циліндричному сепараторі 8 рівномірно по колу виконано П-подібні осьові пази 14, які є у взаємодії з аналогічними виступами 15 прижимів 11. До переваг дорна відноситься розширення технологічних можливостей і підвищення продуктивності праці. 5 Комп’ютерна в ерстка Н. Лисенко 33063 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
