Диспергатор

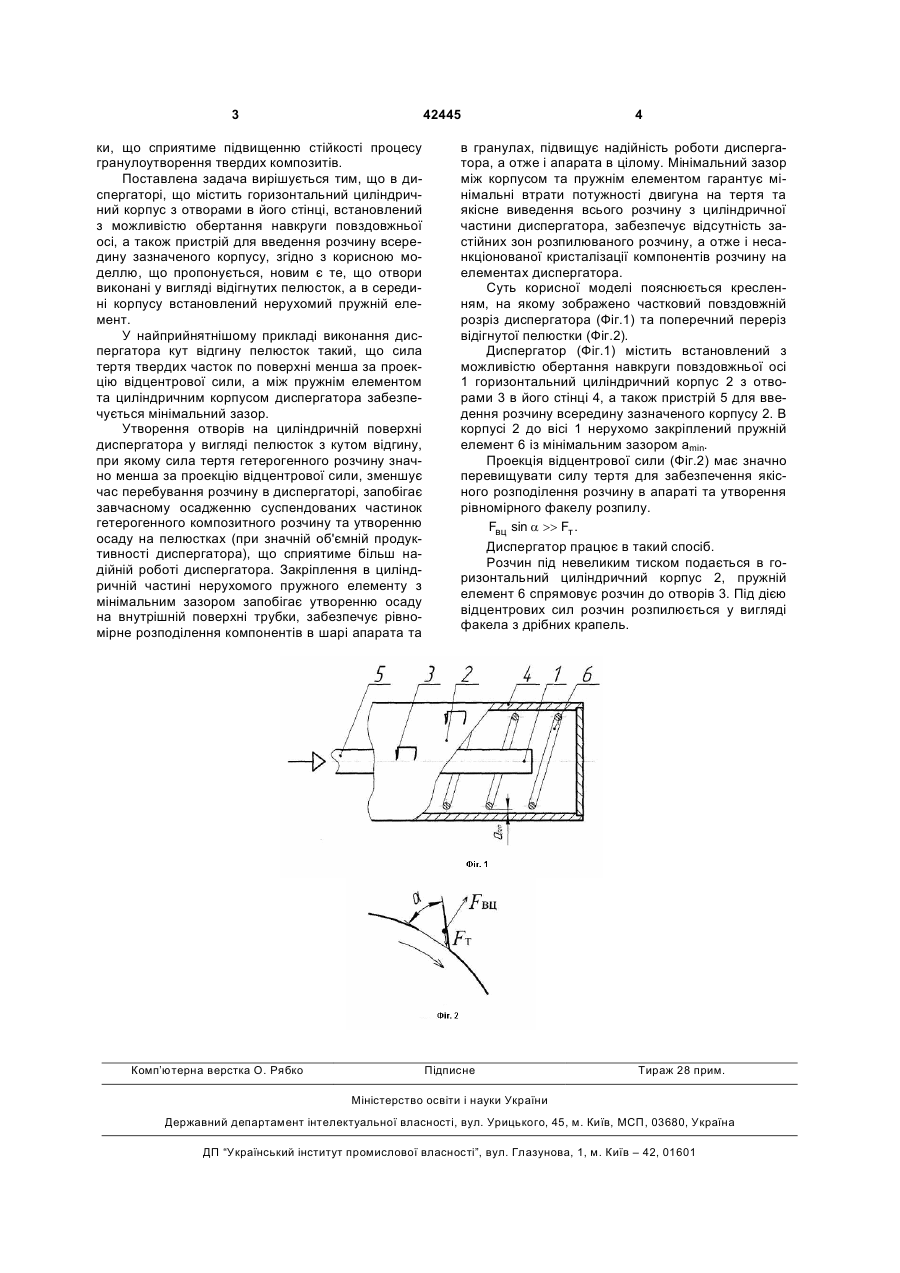

1. Диспергатор, що містить горизонтальний циліндричний корпус з отворами в його стінці, 3 42445 ки, що сприятиме підвищенню стійкості процесу гранулоутворення твердих композитів. Поставлена задача вирішується тим, що в диспергаторі, що містить горизонтальний циліндричний корпус з отворами в його стінці, встановлений з можливістю обертання навкруги повздовжньої осі, а також пристрій для введення розчину всередину зазначеного корпусу, згідно з корисною моделлю, що пропонується, новим є те, що отвори виконані у вигляді відігнутих пелюсток, а в середині корпусу встановлений нерухомий пружній елемент. У найприйнятнішому прикладі виконання диспергатора кут відгину пелюсток такий, що сила тертя твердих часток по поверхні менша за проекцію відцентрової сили, а між пружнім елементом та циліндричним корпусом диспергатора забезпечується мінімальний зазор. Утворення отворів на циліндричній поверхні диспергатора у вигляді пелюсток з кутом відгину, при якому сила тертя гетерогенного розчину значно менша за проекцію відцентрової сили, зменшує час перебування розчину в диспергаторі, запобігає завчасному осадженню суспендованих частинок гетерогенного композитного розчину та утворенню осаду на пелюстках (при значній об'ємній продуктивності диспергатора), що сприятиме більш надійній роботі диспергатора. Закріплення в циліндричній частині нерухомого пружного елементу з мінімальним зазором запобігає утворенню осаду на внутрішній поверхні трубки, забезпечує рівномірне розподілення компонентів в шарі апарата та Комп’ютерна верстка О. Рябко 4 в гранулах, підвищує надійність роботи диспергатора, а отже і апарата в цілому. Мінімальний зазор між корпусом та пружнім елементом гарантує мінімальні втрати потужності двигуна на тертя та якісне виведення всього розчину з циліндричної частини диспергатора, забезпечує відсутність застійних зон розпилюваного розчину, а отже і несанкціонованої кристалізації компонентів розчину на елементах диспергатора. Суть корисної моделі пояснюється кресленням, на якому зображено частковий повздовжній розріз диспергатора (Фіг.1) та поперечний переріз відігнутої пелюстки (Фіг.2). Диспергатор (Фіг.1) містить встановлений з можливістю обертання навкруги повздовжньої осі 1 горизонтальний циліндричний корпус 2 з отворами 3 в його стінці 4, а також пристрій 5 для введення розчину всередину зазначеного корпусу 2. В корпусі 2 до вісі 1 нерухомо закріплений пружній елемент 6 із мінімальним зазором аmin. Проекція відцентрової сили (Фіг.2) має значно перевищувати силу тертя для забезпечення якісного розподілення розчину в апараті та утворення рівномірного факелу розпилу. Fвц sin a >> Fт . Диспергатор працює в такий спосіб. Розчин під невеликим тиском подається в горизонтальний циліндричний корпус 2, пружній елемент 6 спрямовує розчин до отворів 3. Під дією відцентрових сил розчин розпилюється у вигляді факела з дрібних крапель. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
